欧美日韩视频一区二区三区,国产一级片免费,欧美性生活一区二区三区

當(dāng)前位置：主頁(yè) > 新聞?lì)l道 > 新3D打印技術(shù) > 正文

北科大《Acta Materialia》：增材制造馬氏體時(shí)效鋼的氫脆行為！

時(shí)間：2023-12-05 09:37 來(lái)源：材料科學(xué)與工程作者：admin 閱讀：次

        18Ni(300) 馬氏體時(shí)效鋼以金屬間化合物強(qiáng)化的韌性 Fe-Ni 馬氏體為基體，具有超高強(qiáng)度、良好的韌性和加工性能。它被廣泛應(yīng)用于航空、航天和模具等領(lǐng)域。最近，一種典型的金屬增材制造方法--激光粉末熔床（L-PBF）技術(shù)已被應(yīng)用于在這些熔爐中快速成型形狀復(fù)雜的產(chǎn)品。目前，對(duì) L-PBF 18Ni(300) 鋼的研究大多集中在制備和熱處理工藝的優(yōu)化上。然而，作為一種超高強(qiáng)度鋼（UHSS），氫脆（HE）是服役安全中必須考慮的重要潛在風(fēng)險(xiǎn)。受復(fù)雜微結(jié)構(gòu)演變的影響，不同時(shí)效狀態(tài)下馬氏體時(shí)效鋼氫脆（HE）的主導(dǎo)因素并不明確。
       來(lái)自北京科技大學(xué)的學(xué)者通過(guò)實(shí)驗(yàn)和數(shù)值模擬系統(tǒng)地闡明了這一基本問(wèn)題。在欠時(shí)效和峰值時(shí)效狀態(tài)下，彌散相干ω/基體界面和尖銳半相干η-Ni3Ti/基體界面分別充當(dāng)可逆陷阱。它們不同的界面特性決定了兩種狀態(tài)下陷阱密度的差異。陷阱密度越低，氫擴(kuò)散速度越快，晶格中的氫含量也越高，導(dǎo)致欠時(shí)效狀態(tài)下的 HE 最差。在峰值時(shí)效狀態(tài)下，最高的陷阱密度緩解了這種情況。在過(guò)時(shí)效狀態(tài)下，與 η-Ni3Ti/基質(zhì)界面相比，新形成的 Laves-Fe2Mo/ 基質(zhì)界面起到了略深的捕集作用，但界面面積的減少降低了捕集密度，反而加速了氫擴(kuò)散。即便如此，還原奧氏體
steel by experiments and numerical simulations”標(biāo)題發(fā)表在Acta
     Materialia。對(duì)延展性的改善進(jìn)一步緩解了這種狀態(tài)下的高熱敏感性。相關(guān)文章以“Research on hydrogen embrittlement behavior of L-PBF 18Ni(300) maraging
     論文鏈接：https://doi.org/10.1016/j.actamat.2023.119141

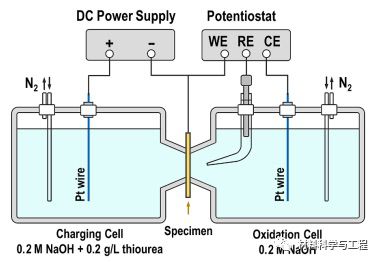

圖 1. 氫氣滲透測(cè)試的實(shí)驗(yàn)裝置示意圖。

圖 2. 不同時(shí)效狀態(tài)下 L-PBF 18Ni(300) 鋼的微觀組織形態(tài)：（a-c）DAT440、（d-f）DAT490、（g-i）DAT540 試樣。圖 2（a、d、g）為二次電子（SE）圖像，其他為 TEM-亮場(chǎng)（TEM-BF）圖像。

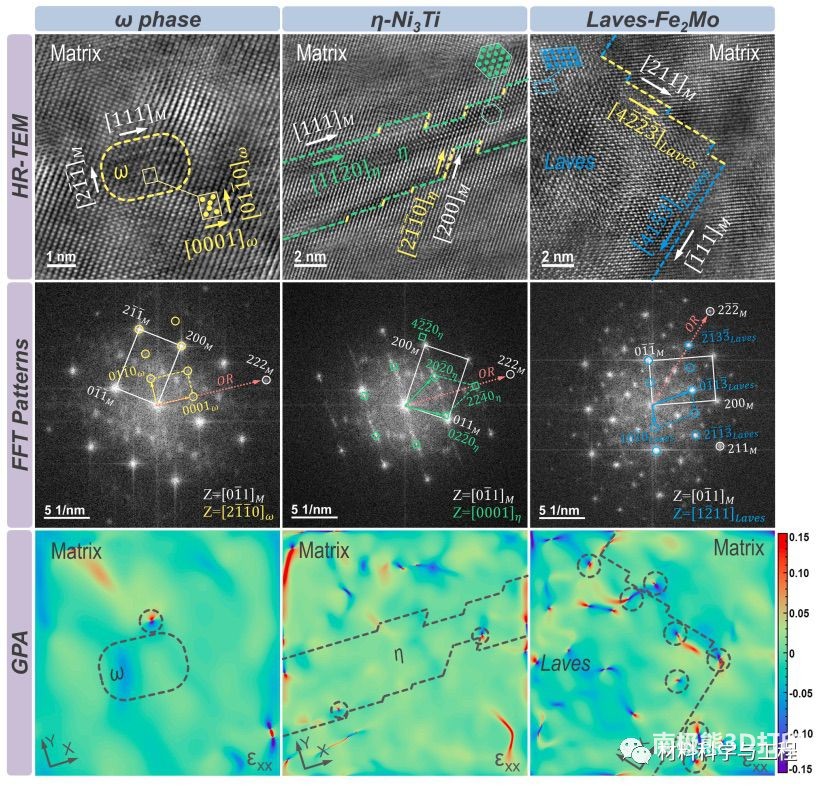

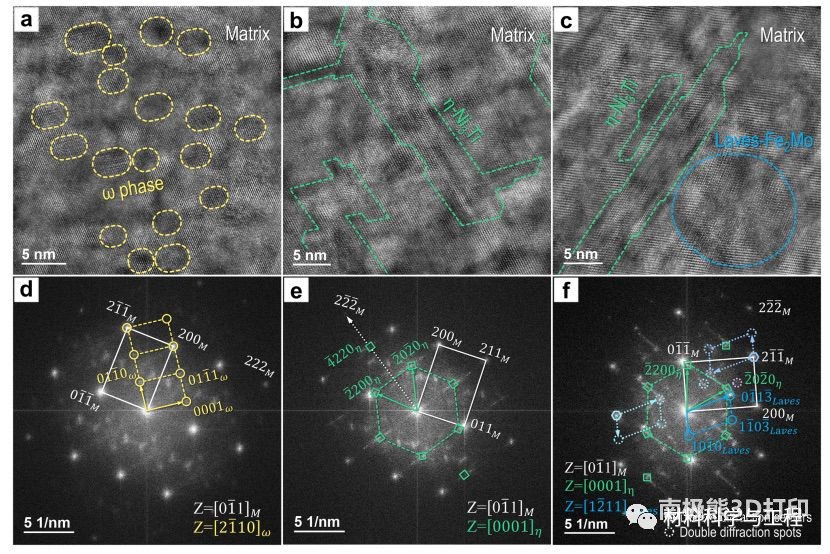

圖 3. 在不同溫度下時(shí)效的 L-PBF 18Ni(300) 試樣中析出物的 HR-TEM 圖像（a-c）和相應(yīng)的 FFT 圖形（d-f）：(a、d）DAT440、（b、e）DAT490 和（c、f）DAT540 試樣。

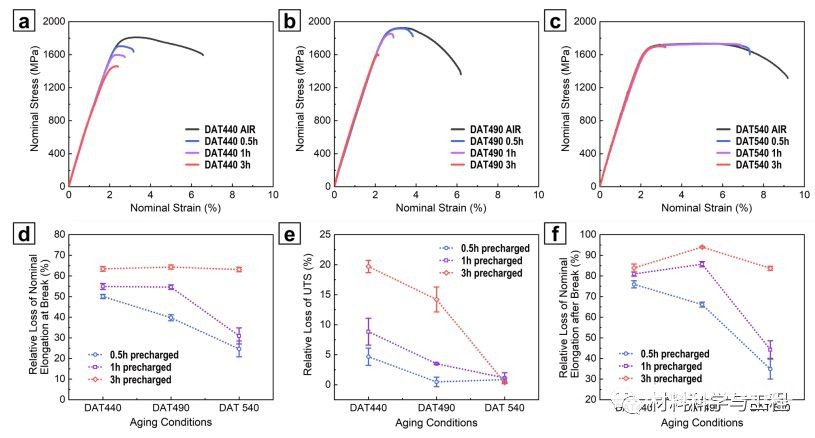

圖 4. 不同測(cè)試條件下的標(biāo)稱(chēng)應(yīng)變-應(yīng)力曲線（a-c）和用不同方法獲得的高爐易感性指數(shù)（d-f）。

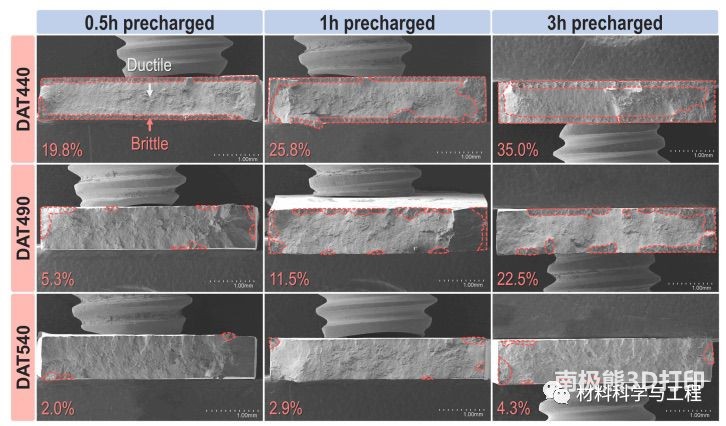

圖 5. 充氫不同時(shí)間的拉伸試樣斷裂面的外觀。圖像中標(biāo)注的百分比表示脆性開(kāi)裂區(qū)域的面積分?jǐn)?shù)。

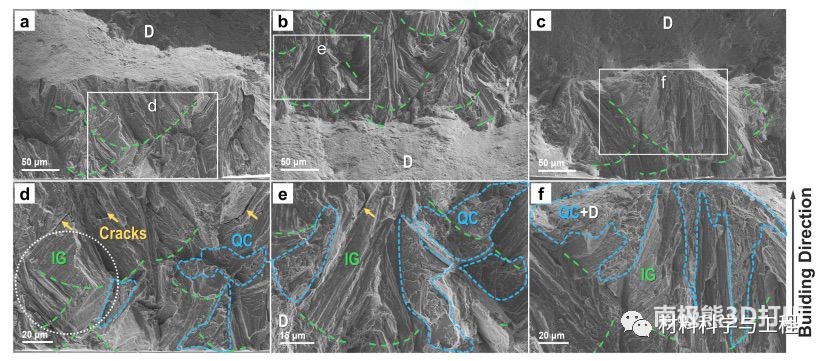

圖 6. 拉伸試樣（預(yù)充電 3 小時(shí)）斷裂表面局部區(qū)域的形態(tài)：(a、d）DAT440、（b、e）DAT490 和（c、f）DAT540 試樣，（d-f）圖像（a-c）中局部放大的區(qū)域。

圖 7. 積聚瞬態(tài)氫滲透曲線（a-c）和測(cè)得的表觀擴(kuò)散系數(shù)（d）。

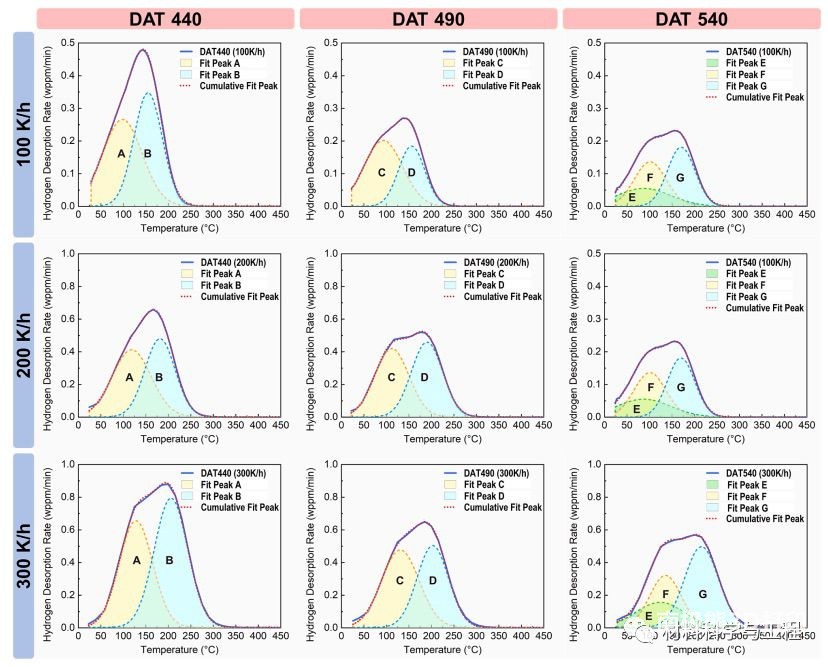

圖 8. 不同測(cè)試條件下的熱解吸光譜（TDS）及其擬合曲線。

圖 9. 不同沉淀物/基質(zhì)界面的 HR-TEM 圖像、FFT圖樣和 GPA 結(jié)果。

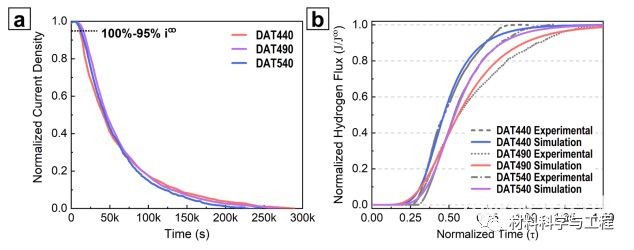

圖 10. (a) 衰減瞬態(tài)曲線和 (b) 積累瞬態(tài)曲線及其擬合曲線。

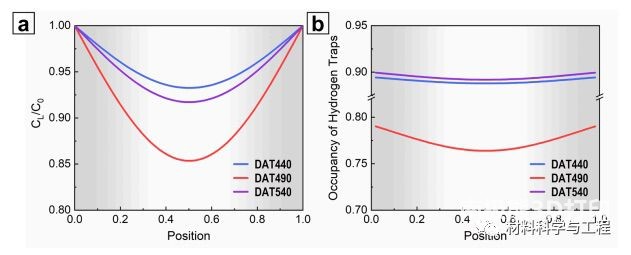

圖 11. 充電 24 小時(shí)的平板試樣中的模擬氫分布：（a）晶格間隙中的歸一化氫含量，以及（b）陷阱占用率。

本研究關(guān)注了時(shí)效溫度對(duì)L-PBF 18Ni(300) 鋼 HE 行為的影響。主要結(jié)論如下：(1) 在欠時(shí)效狀態(tài)下，彌散的相干ω/基體界面起到了弱陷阱的作用。在峰值時(shí)效狀態(tài)下，尖銳的半相干η-Ni3Ti/基體界面由于較高的晶格誤差而成為稍深的陷阱。這種界面性質(zhì)的變化可能決定了兩種狀態(tài)下陷阱密度的不同。(2) 在欠時(shí)效狀態(tài)下，最低的陷阱密度導(dǎo)致氫擴(kuò)散速度最快，晶格中的氫含量最高，從而引起最嚴(yán)重的高熱。在峰值時(shí)效狀態(tài)下，最高的陷阱密度緩解了這種情況。(3) 在過(guò)時(shí)效狀態(tài)下，新形成的 Laves-Fe2Mo/ 矩陣界面比 η-Ni3Ti/ 矩陣界面起著稍深的捕集作用，但界面面積的減少降低了捕集密度，反而加速了氫擴(kuò)散。即便如此，還原奧氏體改善的延展性進(jìn)一步緩解了這種狀態(tài)下的高熱敏感性。（文：SSC）

(責(zé)任編輯：admin)

上一篇：增材制造IN738合金熱處理誘發(fā)裂紋的機(jī)理
下一篇：CRP 技術(shù)通過(guò)PBF技術(shù)制造太空組件，用以支持Orbital Space的月球探索任務(wù)

相關(guān)內(nèi)容

最新內(nèi)容

推薦內(nèi)容

熱點(diǎn)內(nèi)容

發(fā)表評(píng)論: 請(qǐng)自覺(jué)遵守互聯(lián)網(wǎng)相關(guān)的政策法規(guī)，嚴(yán)禁發(fā)布色情、暴力、反動(dòng)的言論。

評(píng)價(jià): 中立好評(píng) 差評(píng)

匿名?

最新評(píng)論 進(jìn)入詳細(xì)評(píng)論頁(yè)>>

\|3D打印新聞\|	\|3D打印報(bào)價(jià)\|	\|3D打印程序\|	\|3D打印材料\|	\| 3D打印機(jī) \|	\|3D打印創(chuàng)業(yè)\|	\|人工智能\|
\|3D打印資訊\|	\|3D掃描儀\|	\|3D打印方案\|	\|3D打印測(cè)評(píng)\|	\|3D打印服務(wù)\|	\|3D打印模型\|	\|3D打印百科\|

3D打印网-中国3D打印门户

北科大《Acta Materialia》：增材制造馬氏體時(shí)效鋼的氫脆行為！
