鎂鋁尖晶石殼結(jié)構(gòu)強(qiáng)化的抗熱震3D打印陶瓷
時(shí)間:2023-12-28 09:20 來(lái)源:增材制造結(jié)構(gòu)一功能陶瓷材料 作者:admin 閱讀:次
渦流器是航空發(fā)動(dòng)機(jī)燃燒室的重要部件之一,其性能直接決定著燃燒室的壽命和熱利用率。它不僅用作火焰穩(wěn)定器,而且是控制燃燒區(qū)域內(nèi)流場(chǎng)的重要部件,顯著影響動(dòng)力裝置的燃燒性能。隨著航空發(fā)動(dòng)機(jī)推重比的提升,對(duì)渦流器的耐高溫性能和輕量化設(shè)計(jì)等提出了更加苛刻的要求。
Al2O3陶瓷因其具有密度低、耐高溫、抗蠕變等優(yōu)點(diǎn),有望成為下一代渦流器的優(yōu)選材料。然而,由于Al2O3陶瓷熔點(diǎn)高、硬度大,導(dǎo)致致密化燒結(jié)和機(jī)械加工困難,嚴(yán)重制約了其在航空航天精細(xì)-復(fù)雜結(jié)構(gòu)件中的廣泛應(yīng)用。光固化3D打印陶瓷技術(shù)的出現(xiàn)為生產(chǎn)高精度、復(fù)雜結(jié)構(gòu)、耐高溫的陶瓷部件提供了一種新的思路。另一方面,Al2O3陶瓷的低損傷容限和對(duì)裂紋擴(kuò)展的敏感性嚴(yán)重限制其在急冷急熱服役環(huán)境中的應(yīng)用。第二相增韌與微結(jié)構(gòu)設(shè)計(jì)協(xié)同是提高Al2O3抗熱震性能的有效途徑,并且在Al2O3基體中引入MgAl2O4來(lái)提高陶瓷材料抗熱震性能被證明是有效的,但目前仍缺少制備工藝和燒結(jié)助劑含量對(duì)抗熱震性影響機(jī)制的系統(tǒng)研究。
該研究成果為解決3D打印陶瓷抗熱震性差的共性問(wèn)題提供了創(chuàng)新性的解決方案,有望推動(dòng)Al2O3陶瓷在航空航天領(lǐng)域更廣泛地應(yīng)用。

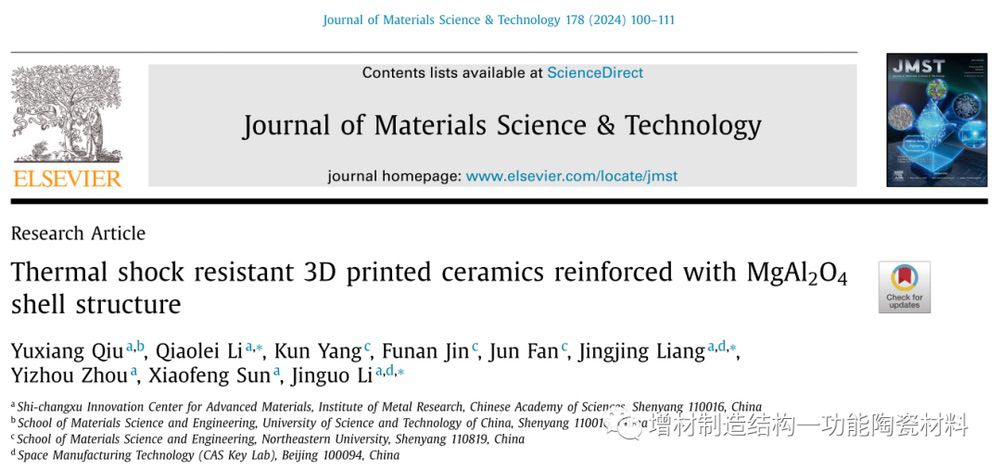

本文亮點(diǎn)
1.基于光固化3D打印技術(shù)的創(chuàng)新設(shè)計(jì),通過(guò)納米級(jí)堆疊增強(qiáng)相和元素互擴(kuò)散,原位合成了MgAl2O4的三維殼層結(jié)構(gòu)。
2.由MgAl2O4殼層結(jié)構(gòu)和基體組成的新型雙結(jié)構(gòu) Al2O3陶瓷具有熱沖擊后的裂紋鈍化效應(yīng),可提高3D打印Al2O3陶瓷的抗熱震性能。
3.利用陶瓷3D打印技術(shù)成功制備了具有高抗熱震性的航空發(fā)動(dòng)機(jī)渦流器。該研究成果為解決3D打印陶瓷抗熱震性差的問(wèn)題提供了創(chuàng)新性的解決方案,有望推動(dòng) Al2O3陶瓷在航空航天領(lǐng)域的廣泛應(yīng)用。

Al2O3陶瓷因其具有密度低、耐高溫、抗蠕變等優(yōu)點(diǎn),有望成為下一代渦流器的優(yōu)選材料。然而,由于Al2O3陶瓷熔點(diǎn)高、硬度大,導(dǎo)致致密化燒結(jié)和機(jī)械加工困難,嚴(yán)重制約了其在航空航天精細(xì)-復(fù)雜結(jié)構(gòu)件中的廣泛應(yīng)用。光固化3D打印陶瓷技術(shù)的出現(xiàn)為生產(chǎn)高精度、復(fù)雜結(jié)構(gòu)、耐高溫的陶瓷部件提供了一種新的思路。另一方面,Al2O3陶瓷的低損傷容限和對(duì)裂紋擴(kuò)展的敏感性嚴(yán)重限制其在急冷急熱服役環(huán)境中的應(yīng)用。第二相增韌與微結(jié)構(gòu)設(shè)計(jì)協(xié)同是提高Al2O3抗熱震性能的有效途徑,并且在Al2O3基體中引入MgAl2O4來(lái)提高陶瓷材料抗熱震性能被證明是有效的,但目前仍缺少制備工藝和燒結(jié)助劑含量對(duì)抗熱震性影響機(jī)制的系統(tǒng)研究。
該研究成果為解決3D打印陶瓷抗熱震性差的共性問(wèn)題提供了創(chuàng)新性的解決方案,有望推動(dòng)Al2O3陶瓷在航空航天領(lǐng)域更廣泛地應(yīng)用。
本文亮點(diǎn)
1.基于光固化3D打印技術(shù)的創(chuàng)新設(shè)計(jì),通過(guò)納米級(jí)堆疊增強(qiáng)相和元素互擴(kuò)散,原位合成了MgAl2O4的三維殼層結(jié)構(gòu)。
2.由MgAl2O4殼層結(jié)構(gòu)和基體組成的新型雙結(jié)構(gòu) Al2O3陶瓷具有熱沖擊后的裂紋鈍化效應(yīng),可提高3D打印Al2O3陶瓷的抗熱震性能。
3.利用陶瓷3D打印技術(shù)成功制備了具有高抗熱震性的航空發(fā)動(dòng)機(jī)渦流器。該研究成果為解決3D打印陶瓷抗熱震性差的問(wèn)題提供了創(chuàng)新性的解決方案,有望推動(dòng) Al2O3陶瓷在航空航天領(lǐng)域的廣泛應(yīng)用。

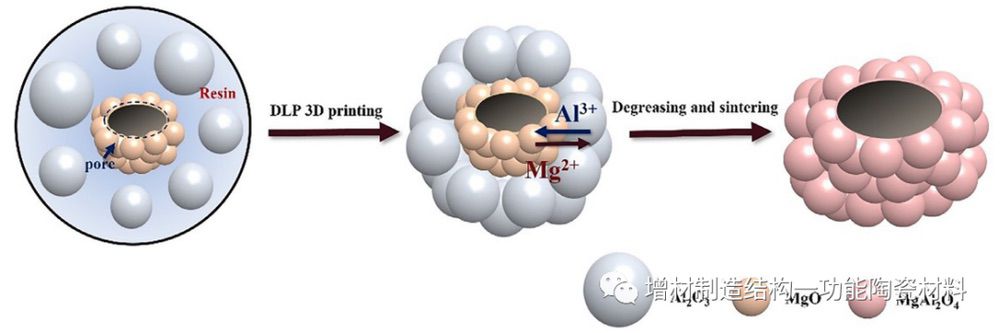

圖1. MgAl2O4殼層結(jié)構(gòu)的形成機(jī)理

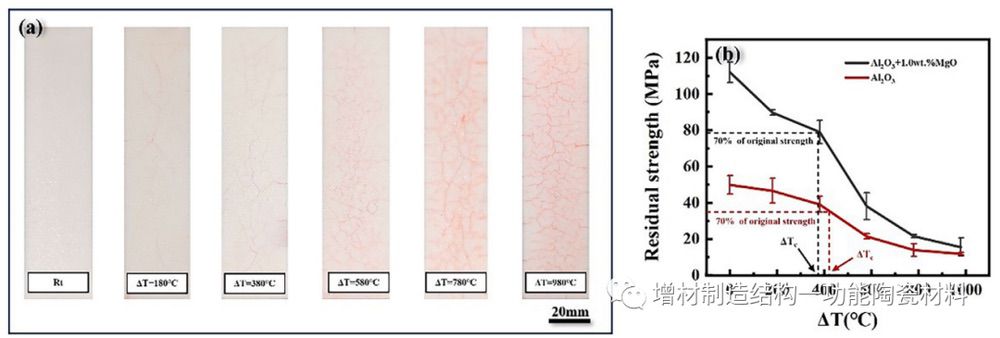

圖2. 熱震實(shí)驗(yàn)后的結(jié)果:(a)1.0%MgO/Al2O3表面裂紋圖像, (b)1.0%MgO/Al2O3和Al2O3試樣的殘余強(qiáng)度

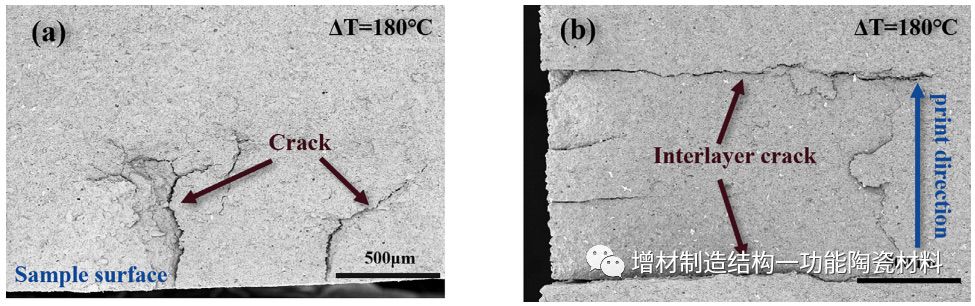

圖3. 1.0%MgO/Al2O3試樣在180 ℃熱震試驗(yàn)后的斷口形貌

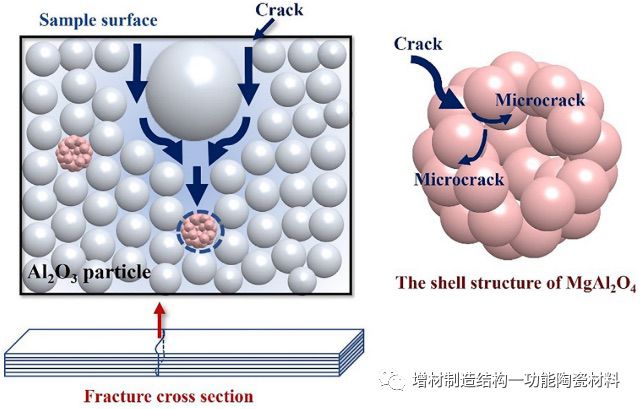

圖4. MgAl2O4殼層結(jié)構(gòu)對(duì)Al2O3陶瓷抗熱震性的強(qiáng)化機(jī)制

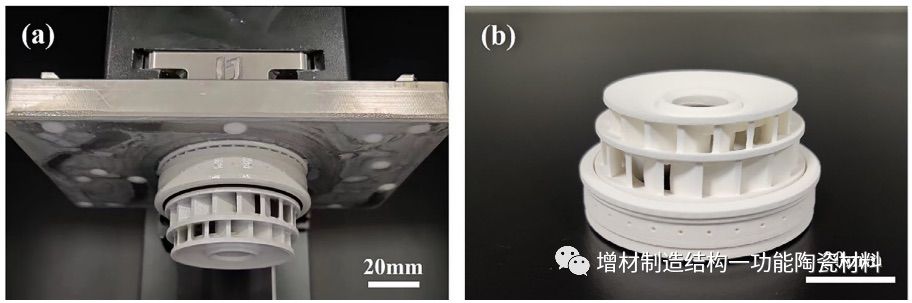

圖5. 采用DLP-3D打印技術(shù)制備的Al2O3渦流器: (a)打印中的渦流器素坯;(b)燒結(jié)后的渦流器
(責(zé)任編輯:admin)
上一篇:俄澳三校聯(lián)合頂刊:晶粒形狀和織構(gòu)對(duì)激光選區(qū)熔化增材制造鋁合金力學(xué)行為的影響
下一篇:電弧增材制造 (WAAM) 的優(yōu)勢(shì)、劣勢(shì)以及主要制造商!
下一篇:電弧增材制造 (WAAM) 的優(yōu)勢(shì)、劣勢(shì)以及主要制造商!
最新內(nèi)容
- ·Fabric8Labs推出AI芯片定制冷板:3D打
- ·Titomic又一合作,將與nuForj 合作加速
- ·荷蘭公司將開(kāi)設(shè)3D打印船舶制造工廠,采
- ·Chicago Additive推出AMOS 300,軍方FD
- ·590MHz帶寬+超90%輻射效率!北大深研院
- ·威斯康星大學(xué)麥迪遜分校工程師利用 3D
- ·Nature子刊:利用深度學(xué)習(xí)技術(shù)通過(guò)照片
- ·Axtra3D推出集成HPS工藝的純硅膠3D打印
- ·新研究發(fā)現(xiàn)通過(guò)3D打印混凝土的厚度優(yōu)化
- ·Fabric8Labs與AEWIN合作,將利用電化學(xué)
熱點(diǎn)內(nèi)容
- ·基于主動(dòng)學(xué)習(xí)框架的增材制造TC4工藝參
- ·雙光子聚合—高精密制造領(lǐng)域的“新星”
- ·3D打印晶格結(jié)構(gòu)設(shè)計(jì)終極指南:部件輕量
- ·綜述:金屬微滴噴射3D打印技術(shù)
- ·連續(xù)界面光刻技術(shù)最新突破!Carbon利用
- ·3D生物打印技術(shù)在增強(qiáng)類器官工程中的最
- ·渦輪葉片高能束增材再制造修復(fù)技術(shù):理
- ·綠色又安全,3D打印膠原水凝膠:從材料
- ·3D打印機(jī)技術(shù)大比拼:FDM、SLA、CLIP、
- ·鈦強(qiáng)了:鉑力特3D打印鈦合金鉸鏈,裝上
