純銅3D打印工藝的發展：從SLM、3DP、FDM到DLP
時間：2024-01-05 13:41 來源：增材制造技術前沿 作者：admin 閱讀：次
由于在電子設備、熱管理系統和航空航天工業以及電動汽車等許多應用領域的廣泛潛力，高純銅的3D打印得到了廣泛研究。然而這種材料并沒有像其他金屬那樣獲得廣泛的應用，其原因在于純銅的3D打印有幾個重大的加工挑戰需要解決。
由于銅的高導熱性，熔體區域散熱迅速，局部熱梯度大，容易導致分層、卷邊和零件失效；而且，銅對氧化具有高敏感性，需要對其3D打印工藝進行特殊處理；此外，純銅還是一種高反射金屬，傳統的SLM技術難以對其進行加工。然而，純銅的3D打印工藝探索并非停滯不前，而是接連取得實質性進展。本期內容匯總純銅的3D打印工藝種類。
基于粉末床熔融技術的純銅3D打印
純銅的3D打印工藝最開始由激光粉末床打印開始探索，由于純銅對主流的SLM用激光器的波長具有很高的反射率，不僅不容易熔化，甚至有可能損傷打印機光學器件；通常，基于常規激光器打印純銅，不得不更改設備結構，配備更高功率的激光器等。因此，基于傳統SLM技術的純銅3D打印發展的始終不盡如人意。
真正的轉機是綠激光和藍激光的發展。純銅對515nm綠激光的吸收率接近40%，對450nm藍色激光的吸收率則達到65%，分別相當于常規SLM用紅外激光的8倍和13倍。隨著對短波長高功率激光器開發的克服，采用SLM技術進行純銅3D打印開始出現轉機。
2017年，F(xiàn)raunhofer激光技術研究所表示正在探索采用綠激光進行純銅3D打印；同年，日本島津推出了100w的高功率藍光二極管激光模塊，并采用它進行了純銅的3D打印。但對于這兩家機構，目前尚未看到有專用的SLM設備推出，F(xiàn)raunhofer則表示未來將創造一種可靠的用于單模操作的高質量激光器，穩定輸出最大功率達400w的515nm波段激光。真正的商業化是在2018年，通快推出了第一款綠激光SLM打印機，該設備配備波長為515nm的TruDisk1020綠光激光器，打印零件銅含量高于 99.9％，實現了100％IACS的電導率和99.9％的致密度。
基于粘結劑噴射技術的純銅3D打印
理論上，能夠用于金屬注射成型的材料均可采用粘結劑噴射工藝成型。然而，該技術的代表型企業Exone在很長時間內推出的官方認證材料卻只有17-4PH、304L、316L、M2工具鋼等等，純銅也一直未能出現在同技術類型公司的材料清單中。
實際上在采用粘結劑噴射技術成型純銅之前，已經有學者采用SLS技術對銅和PMMA的粉末混合物進行了研究。PMMA作為中間粘結劑，在激光掃描過程中融化來粘結銅粉形成生坯，之后再進行脫脂燒結處理。這種方式其實與粘結劑噴射技術的過程類似，都是先將銅粉成型出零件的形狀，只是方式不同。研究人員發現，這種間接的SLM過程，純銅的致密度遠低于理論密度（約77-78%），孔隙較多，且脫脂過程產生的雜質被留在了材料內部。
無論對于金屬注射成型、粘結劑噴射還是激光燒結，合理的粉末粒度分布、粘結劑的選取和脫脂工藝的控制對于純銅的成型來說都是關鍵因素。相比激光燒結，粘結劑噴射技術更容易控制粘結劑的含量，這避免了前者銅粉一次摻入粘結劑而造成的固定比例問題，在工藝調節和研究過程中更加靈活。
此前，國外研究人員使用Exone的設備已經進行過純銅材料的研究，但所制備的材料致密度和其他性能都不高，且需要經過熱等靜壓處理才能實現致密化（且只有燒結密度超過90%才有必要）；同時也發現，粉末的粒度分布、墨水成分等都是影響制件性能的關鍵因素。Digital Metal推出了純銅3D打印材料，成為第一個為粘結劑噴射3D打印系統提供官方認證的純銅材料和工藝的設備商。根據該公司公布的數據，通過粘結劑噴射技術成型的純銅致密度為96.6%，銅純度為99.9%，然而并不知曉該公司的后處理工藝是否也包含了熱等靜壓。
基于熔融擠出技術的純銅3D打印
2020年2月，Markforged宣布推出純銅3D打印絲材和工藝，并成功應用于散熱器和汽車制造領域。2020年12月，Desktop Metal推出了基于其Studio桌面3D打印系統的純銅材料及工藝。
與粘結劑噴射技術一樣，基于熔融擠出的金屬3D打印都需要脫脂和燒結。Desktop Metal聲稱，新推出的純銅材料致密度可以達到98%，能夠制造具有復雜幾何形狀和內部通道的零件，借助其Fabricate軟件可自動執行復雜的冶金過程，從而生產出密度和特征精度均與鑄造相似的高質量零件。
基于數字光處理（DLP）技術的純銅3D打印
2021年3月，美國Holo公司宣布推出基于DLP技術的純銅3D打印材料。采用該公司專有的PureForm技術，利用高分辨率光學成像儀對純銅粉和光敏樹脂混合而成的漿料進行3D打印，并結合已經非常成熟的金屬注射成型（MIM）后端工藝，對打印后的生坯進行脫脂和燒結，最終生產出高性能零件。
Holo公司的漿料具有極佳的分散性，在打印過程中可形成均勻的層厚，打印機可在不到10s的時間內固化新層。目前，Holo通過DLP+脫脂燒結工藝成型的純銅的致密度平均為96-98%，足以達到大塊銅95%的導熱率和導電率。此外，該工藝還可能會減少激光打印產生的裂紋問題。
在電子元器件飛速發展的今天，熱損耗與熱安全問題日益凸顯，設計緊湊、高效、一體成形的散熱器具有重要的應用空間，而這些特征正是3D打印相比傳統加工技術最大的優勢。
除熱管理系統和熱交換裝置外，純銅3D打印還可用于射頻陰極和感應加熱線圈等。對于不復雜的器件，純銅3D打印可能并沒有特別的必要，其發揮作用的空間還是在于產品開發、特殊結構制造等方面。
當前，純銅3D打印的工藝其實還有其他種類，但大都局限于少量公司取得了突破，仍有極大的發展空間，這與激光、材料和后處理技術的研究和發展密切相關。
由于銅的高導熱性，熔體區域散熱迅速，局部熱梯度大，容易導致分層、卷邊和零件失效；而且，銅對氧化具有高敏感性，需要對其3D打印工藝進行特殊處理；此外，純銅還是一種高反射金屬，傳統的SLM技術難以對其進行加工。然而，純銅的3D打印工藝探索并非停滯不前，而是接連取得實質性進展。本期內容匯總純銅的3D打印工藝種類。
純銅的3D打印工藝最開始由激光粉末床打印開始探索，由于純銅對主流的SLM用激光器的波長具有很高的反射率，不僅不容易熔化，甚至有可能損傷打印機光學器件；通常，基于常規激光器打印純銅，不得不更改設備結構，配備更高功率的激光器等。因此，基于傳統SLM技術的純銅3D打印發展的始終不盡如人意。
真正的轉機是綠激光和藍激光的發展。純銅對515nm綠激光的吸收率接近40%，對450nm藍色激光的吸收率則達到65%，分別相當于常規SLM用紅外激光的8倍和13倍。隨著對短波長高功率激光器開發的克服，采用SLM技術進行純銅3D打印開始出現轉機。
2017年，F(xiàn)raunhofer激光技術研究所表示正在探索采用綠激光進行純銅3D打印；同年，日本島津推出了100w的高功率藍光二極管激光模塊，并采用它進行了純銅的3D打印。但對于這兩家機構，目前尚未看到有專用的SLM設備推出，F(xiàn)raunhofer則表示未來將創造一種可靠的用于單模操作的高質量激光器，穩定輸出最大功率達400w的515nm波段激光。真正的商業化是在2018年，通快推出了第一款綠激光SLM打印機，該設備配備波長為515nm的TruDisk1020綠光激光器，打印零件銅含量高于 99.9％，實現了100％IACS的電導率和99.9％的致密度。

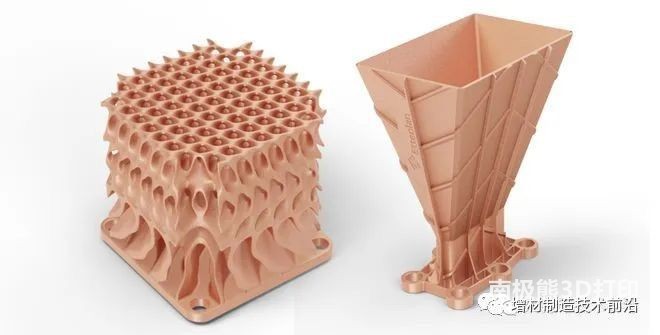

通快采用綠激光3D打印的純銅器件
除激光粉末床熔融技術外，電子束對純銅3D打印也具有優勢，不過該工藝打印的零件表面質量方面表現不佳，這為銅感應線圈等應用的后處理帶來不便。基于粘結劑噴射技術的純銅3D打印
理論上，能夠用于金屬注射成型的材料均可采用粘結劑噴射工藝成型。然而，該技術的代表型企業Exone在很長時間內推出的官方認證材料卻只有17-4PH、304L、316L、M2工具鋼等等，純銅也一直未能出現在同技術類型公司的材料清單中。
幾種純銅3D打印工藝特點對比
實際上在采用粘結劑噴射技術成型純銅之前，已經有學者采用SLS技術對銅和PMMA的粉末混合物進行了研究。PMMA作為中間粘結劑，在激光掃描過程中融化來粘結銅粉形成生坯，之后再進行脫脂燒結處理。這種方式其實與粘結劑噴射技術的過程類似，都是先將銅粉成型出零件的形狀，只是方式不同。研究人員發現，這種間接的SLM過程，純銅的致密度遠低于理論密度（約77-78%），孔隙較多，且脫脂過程產生的雜質被留在了材料內部。
無論對于金屬注射成型、粘結劑噴射還是激光燒結，合理的粉末粒度分布、粘結劑的選取和脫脂工藝的控制對于純銅的成型來說都是關鍵因素。相比激光燒結，粘結劑噴射技術更容易控制粘結劑的含量，這避免了前者銅粉一次摻入粘結劑而造成的固定比例問題，在工藝調節和研究過程中更加靈活。
不同3D打印工藝制造純銅零件的性能（參考）
此前，國外研究人員使用Exone的設備已經進行過純銅材料的研究，但所制備的材料致密度和其他性能都不高，且需要經過熱等靜壓處理才能實現致密化（且只有燒結密度超過90%才有必要）；同時也發現，粉末的粒度分布、墨水成分等都是影響制件性能的關鍵因素。Digital Metal推出了純銅3D打印材料，成為第一個為粘結劑噴射3D打印系統提供官方認證的純銅材料和工藝的設備商。根據該公司公布的數據，通過粘結劑噴射技術成型的純銅致密度為96.6%，銅純度為99.9%，然而并不知曉該公司的后處理工藝是否也包含了熱等靜壓。

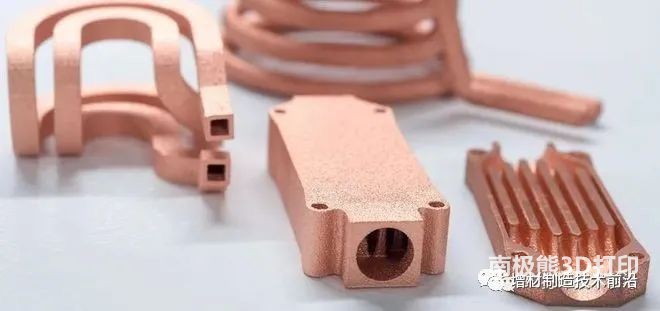

Digital Metal粘結 劑噴射3D打印成型的散熱器及擴音器天線
基于熔融擠出技術的純銅3D打印
2020年2月，Markforged宣布推出純銅3D打印絲材和工藝，并成功應用于散熱器和汽車制造領域。2020年12月，Desktop Metal推出了基于其Studio桌面3D打印系統的純銅材料及工藝。

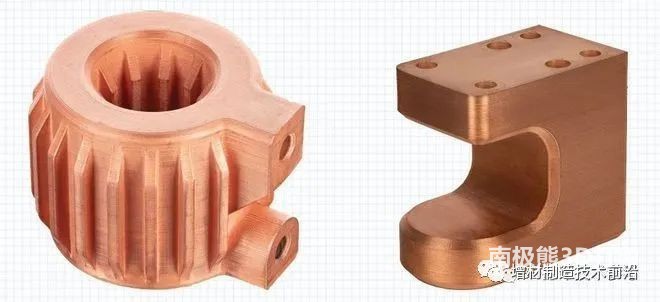

Desktop Metal打印的純銅電機座和螺旋換熱器，均具有內部冷卻通道
與粘結劑噴射技術一樣，基于熔融擠出的金屬3D打印都需要脫脂和燒結。Desktop Metal聲稱，新推出的純銅材料致密度可以達到98%，能夠制造具有復雜幾何形狀和內部通道的零件，借助其Fabricate軟件可自動執行復雜的冶金過程，從而生產出密度和特征精度均與鑄造相似的高質量零件。
基于數字光處理（DLP）技術的純銅3D打印
2021年3月，美國Holo公司宣布推出基于DLP技術的純銅3D打印材料。采用該公司專有的PureForm技術，利用高分辨率光學成像儀對純銅粉和光敏樹脂混合而成的漿料進行3D打印，并結合已經非常成熟的金屬注射成型（MIM）后端工藝，對打印后的生坯進行脫脂和燒結，最終生產出高性能零件。
Holo公司的專有漿料材料特性
Holo公司的漿料具有極佳的分散性，在打印過程中可形成均勻的層厚，打印機可在不到10s的時間內固化新層。目前，Holo通過DLP+脫脂燒結工藝成型的純銅的致密度平均為96-98%，足以達到大塊銅95%的導熱率和導電率。此外，該工藝還可能會減少激光打印產生的裂紋問題。

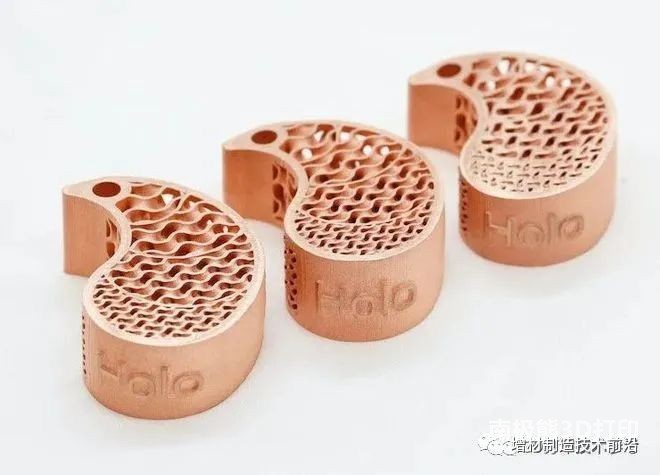

Holo 3D打印的純銅零件
基于已經成熟的工藝，Holo著重于散熱器件的開發與制造，而不是銷售3D打印機。其目前的一條試驗生產線每月可生產20000個純銅小零件，并希望每年生產數百萬個銅散熱片零件。在電子元器件飛速發展的今天，熱損耗與熱安全問題日益凸顯，設計緊湊、高效、一體成形的散熱器具有重要的應用空間，而這些特征正是3D打印相比傳統加工技術最大的優勢。
除熱管理系統和熱交換裝置外，純銅3D打印還可用于射頻陰極和感應加熱線圈等。對于不復雜的器件，純銅3D打印可能并沒有特別的必要，其發揮作用的空間還是在于產品開發、特殊結構制造等方面。
當前，純銅3D打印的工藝其實還有其他種類，但大都局限于少量公司取得了突破，仍有極大的發展空間，這與激光、材料和后處理技術的研究和發展密切相關。
