研究人員使用量子點改進 SLA 3D打印工藝，使樹脂光聚合更穩定、更安全
時間：2024-05-23 09:29 來源：南極熊 作者：admin 閱讀：次
2024年5月22日，來自加拿大卡爾頓大學和北不列顛哥倫比亞大學的研究人員證明了二氧化鈦量子點在樹脂
3D 打印領域的價值。光聚合是立體光刻 (SLA) 3D
打印的關鍵步驟。然而，該過程中使用的傳統光引發劑有毒、昂貴，并且無法輕松調整以適應不同的光波長。值得注意的是，用紫外線固化的有機光引發劑會在陽光下降解，從而對
3D 打印部件的質量產生負面影響。在最近發表在《工業化學與材料》雜志上的一項題為“Photo-polymerizationusing
quantum dots for stable epoxy coatings”的論文中，研究人員克服了這些常見問題。這項研究由 Keroles
Riad 共同撰寫，建立在他之前對 SLA 3D 打印材料的光穩定性研究的基礎上。
相關研究鏈接：https://pubs.rsc.org/en/content/articlelanding/2024/im/d4im00026a
研究小組發現，二氧化鈦量子點無毒且廉價，當暴露于UVC光（自然陽光下除外）時，可以引發環氧樹脂中的光聚合。當受到陽光下的 UVA 光照射時，量子點也能保持穩定，確保樹脂 3D 打印部件不會隨著時間的推移而降解。2016 年，當時的卡爾頓大學博士生在接受 3D 打印行業采訪時解釋道：“ SLA 樹脂的整個穩定性問題是因為打印時使用的相同 UV 也存在于太陽光譜中。用太陽光譜以外的波長引發光固化反應可以解決這個問題�！�
研究人員表示，他們的新方法“可以精確控制光聚合可以發生和不能發生的光波長”，從而改善SLA 3D 打印的結果。

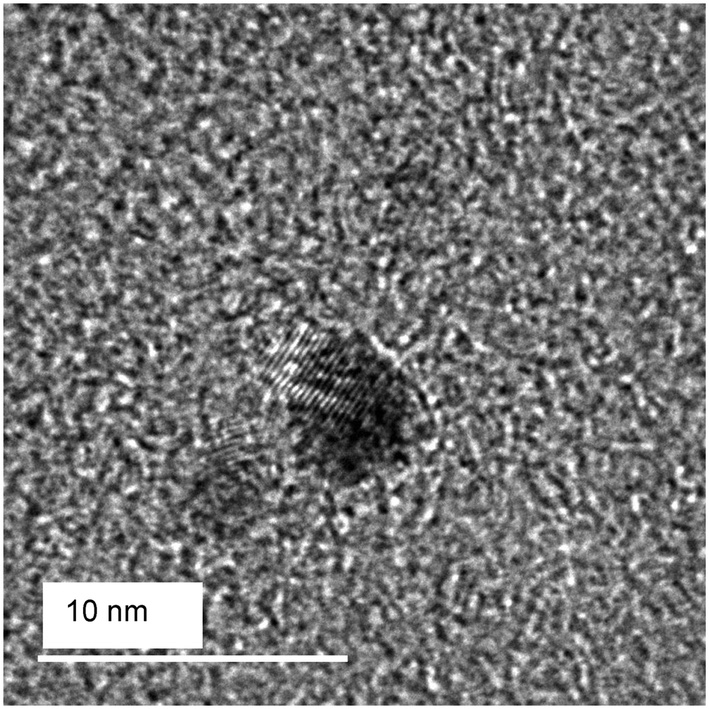

△本研究中使用的火焰制備的二氧化硅嵌入 TiO2 量子點的 TEM 圖像。圖片來自工業化學與材料。
SLA 3D 打印的光敏特性不穩定
在光聚合過程中，光照射到液體樹脂上，引發化學反應，通過交聯（或粘合）使聚合物硬化或“固化”。在整個 SLA 3D 打印過程中都會重復這一過程，逐層固化樹脂，直到制造出最終部件。SLA 3D
打印中使用的傳統環氧樹脂在陽光下不穩定。這是因為引發聚合過程的商業光引發劑的吸收波長范圍與地球上的太陽光譜重疊。這些有機光引發劑吸收約占太陽光
6% 的 UVA 和 UVB 光。因此，3D 打印部件在暴露在自然光下時會繼續聚合。此過程會釋放有害化學物質，并可能導致零件在幾周內變脆并破裂。
傳統光引發劑的毒性對光聚合物市場構成了重大挑戰。去年，歐洲化學品管理局宣布打算將一種常用的光引發劑二苯基（2,4,6-三甲基苯甲酰）氧化膦
(TPO) 列為高度關注物質。紫外線吸收劑、光穩定劑和無機表面涂層可用于降低這些 SLA-3D
打印部件的不穩定性。然而，研究人員將這些選擇比作防曬霜，因為它們只能延緩降解，并且必須定期重新涂抹。
研究團隊指出，地球的臭氧層可以解決這個問題，因為它可以阻擋波長低于 300 nm 的光（UVC 光）。因此，他們認為對波長低于 300 nm 的光敏感的光催化劑是使用 SLA 3D 打印生產更穩定部件的關鍵。
使用量子點改進 SLA 3D 打印
量子點是具有半導體特性的微小納米粒子。在 SLA 3D 打印過程中，它們吸收光并被激發，將能量轉移到周圍的樹脂上。這種能量會引發聚合。
在這項研究中，研究人員利用火焰噴霧熱解（FSP）工藝合成了二氧化鈦量子點。在這里，火焰用于加熱液體溶液。由此產生的反應導致液體成分形成納米顆粒。該團隊在這個過程中添加了二氧化硅來制造金屬氧化物量子點。這阻礙了金屬氧化物晶體的生長，導致晶體尺寸小到足以顯示量子效應。納米顆粒由
10% TiO2 和 90% 二氧化硅制成。火焰法制備的二氧化鈦納米粒子的顯著 TiO2 結晶部分使其催化環氧光聚合的效率比 P25
二氧化鈦（“光催化的黃金標準”）高 2-3 倍。
據研究人員介紹，他們的量子點生產成本低廉，而且沒有傳統光引發劑的毒性。事實上，二氧化鈦是一種現成的材料，每年產量超過 200 萬噸。由于無毒，它是白色油漆和藥丸涂層的常見成分
值得注意的是，這些粒子對光的敏感波長可以通過改變其大小來確定。因此，研究人員設計的量子點對 UVC 光敏感，并且不受自然陽光波長的影響。

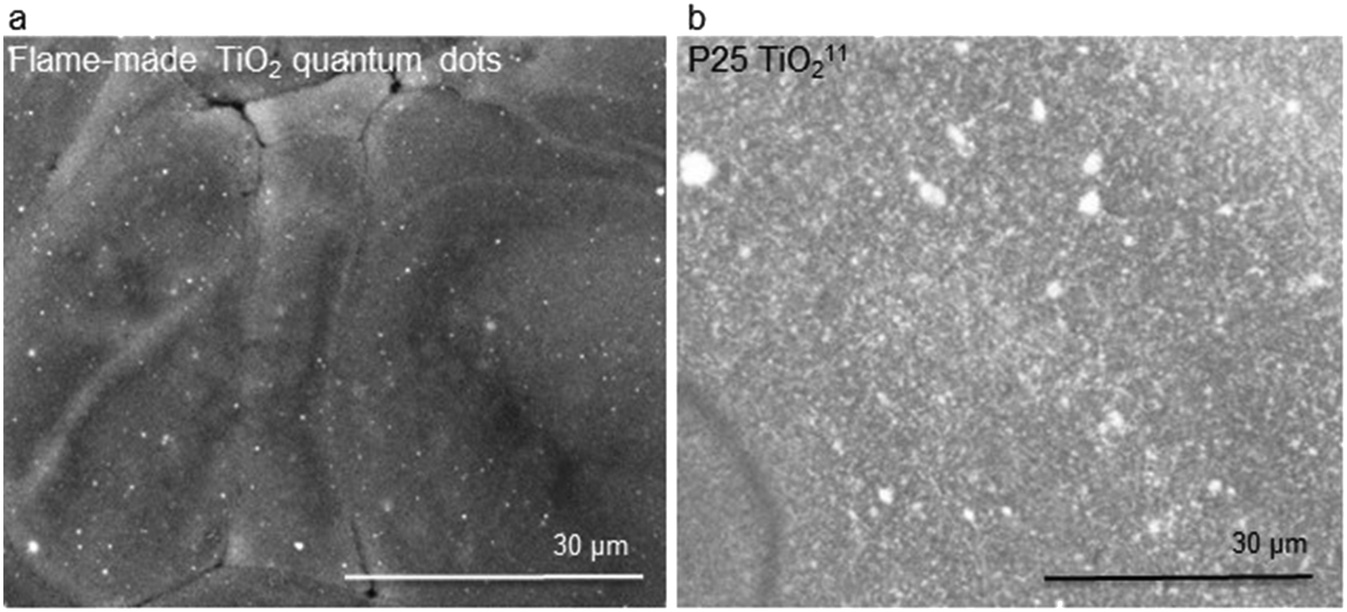

△含有環氧樹脂、異丙醇和 TiO2 的混合物的光聚合膜的 SEM 圖像。圖片來自工業化學與材料。
量子點比有機光引發劑更好嗎？
在這項研究中，使用傳統的有機光引發劑和研究人員的量子點來 3D 打印環氧薄膜。使用核磁共振光譜（NMR）和傅里葉變換紅外光譜（FTIR）成像證明光聚合是在不同光源下引發的。
然后使用納米壓痕來監測 3D 打印環氧薄膜暴露在 UVA 光下時的機械性能。這些特性包括降低的模量、硬度和塑性變形。
用量子點光聚合的 3D 打印薄膜的性能明顯優于使用商用有機光引發劑的薄膜。經過 150 小時的陽光照射后，用量子點樹脂 3D 打印的部件的模量和硬度降低了一倍，塑性變形減少了 75%。
經過 300 小時的 UVA
照射后，用商用有機光引發劑光聚合的環氧薄膜急劇惡化，模量和硬度下降至接近零�；蛘�，那些用二氧化鈦量子點光聚合的材料在 UVA 照射下 500
小時仍保持穩定。因此，研究小組得出的結論是：“UVA 光以及太陽光對二氧化鈦量子點光聚合環氧薄膜的機械性能沒有影響�！�

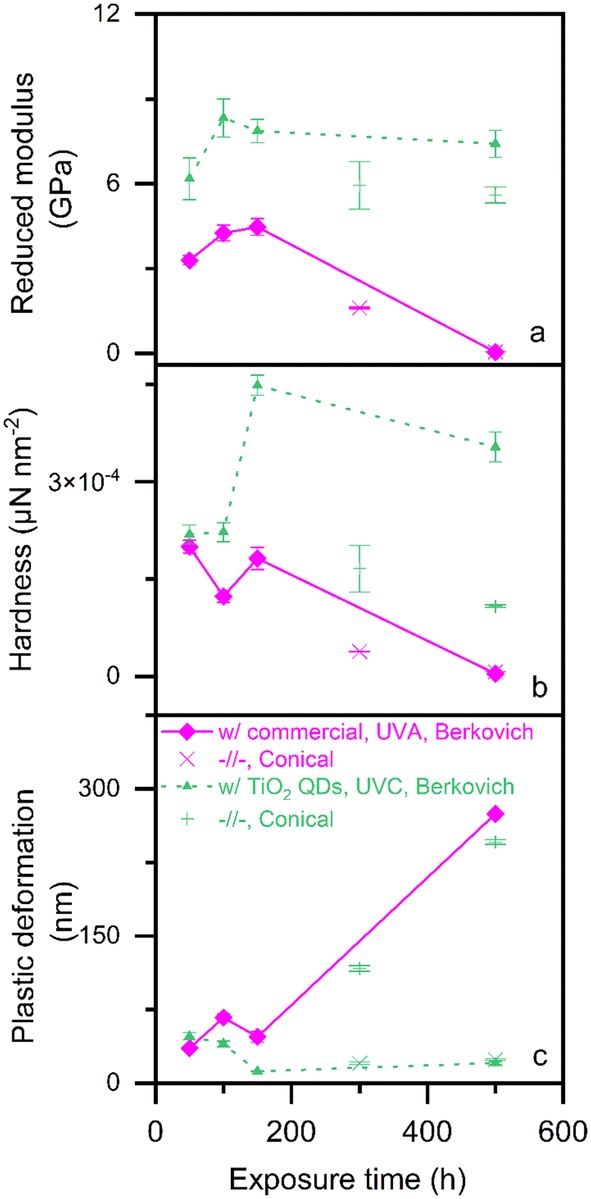

△使用商用光引發劑（帶菱形的實線）和 TiO2 量子點（虛線矩形）光聚合的樣品薄膜的納米壓痕測量。圖片來自工業化學與材料
基于量子點的3D打印
卡爾頓大學和北不列顛哥倫比亞大學的研究人員并不是唯一認識到量子點在 3D 打印中的價值的研究人員。
早在 2018 年，邁阿密大學的一個團隊就發明了一種以量子點為特色的發光 3D 打印材料。SLA 3D 打印樹脂旨在抵御有害的紫外線，由發光的橙色碳點 (O-CD) 與高吸水性聚合物混合而成。
為了評估這種 3D 打印墨水的實用性，研究人員使用Formlabs桌面 SLA 系統3D
打印了自由女神像的小型模型。在這里，團隊發現 O-CD 墨水可以在不影響其光致發光 (PL) 的情況下進行 3D
打印。因此，他們指出，該材料為環境、生物或醫療用途的紫外線轉換器、太陽鏡和探針提供了潛力。
在其他地方，韓國電子技術研究所的研究人員使用量子點在納米級3D 打印高密度像素陣列。該團隊將液體墨水嵌入并固化在聚合物納米線中，以制造能夠發射不同顏色光的微小獨立柱。
將峰值發射波長為 650、540 和 480
nm（對應于紅色、綠色和藍色）的量子點添加到溶劑化聚苯乙烯聚合物中。由此產生的納米墨水通過直接寫入到平坦的石英板基板上進行 3D 打印，以創建
RGB 顯示器。據報道，研究人員選擇量子點是因為其高量子效率和相對長期的穩定性。
(責任編輯：admin)
Fabric8Labs推出AI芯片定
Titomic又一合作，將與nuF
荷蘭公司將開設3D打印船舶
Chicago Additive推出AMOS
590MHz帶寬+超90%輻射效率
威斯康星大學麥迪遜分校工最新內容
突破性生物3D打印
迪拜LEAP 71公司
3D生物打印構建內
《Small Science
南洋理工-劍橋大
清華大學：抗拉強熱點內容
