在先進制造技術領域，三維（3D）微結構的制備技術已經成為至關重要的探索方向之一，為設計和制造具有獨特功能的微器件提供了巨大潛力。三維微結構主要分為兩部分：(i)不同形狀的三維主體結構，（ii）主體結構上的各種腔體結構（包括孔、槽、通道等）。盡管3D打印技術對于復雜3D結構已經實現大規模個性化定制，然而在腔體結構的精密制造方面，其打印腔體的精度仍存在一定的局限性。如果直接采用3D打印技術制備高精度通道結構，樹脂的殘留會導致腔體結構的堵塞，所以僅使用3D打印技術難以達到通道制造所需的高精度要求。因此，迫切需要新的加工方法彌補3D打印技術的不足。解決這一制造缺陷，對于提高微器件的制造精度至關重要。

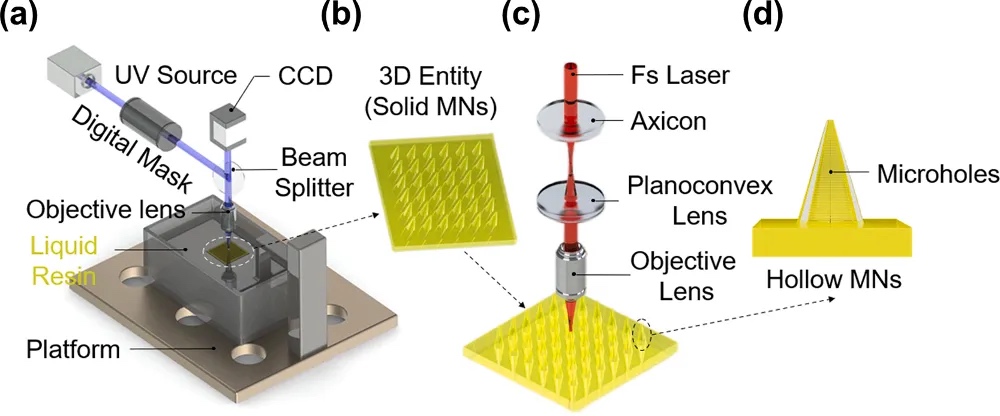

      為此，北京理工大學姜瀾院士、韓偉娜研究員團隊提出了一種新型制造高精度三維微結構的加工方法（圖1）。該團隊采用摩方精密面投影微立體光刻（PµSL）3D打印技術和飛秒激光貝塞爾光束制孔相結合的方法創建了具有高度定制、精確結構（包括尺寸精度和深徑比）和高效加工的三維結構。并將該技術成功應用于定制微針的生產，包括斜尖微針和多孔微針，證明了該技術具有廣泛、高效的微孔加工能力，峰值制孔速度可達每秒20萬個孔。這項技術不僅為制造具有微細腔體結構的三維器件提供了創新方法，而且具有廣泛的工業應用前景。

      該研究成果以題為“Fabrication of customized microneedle with high 3D capability and high structural precision” 在加工制造領域的權威學術期刊《Additive Manufacturing》上發表。北京理工大學激光微納制造研究所碩士生陳朝倫和課題組助理實驗師王智為共同第一作者，韓偉娜研究員為通訊作者。

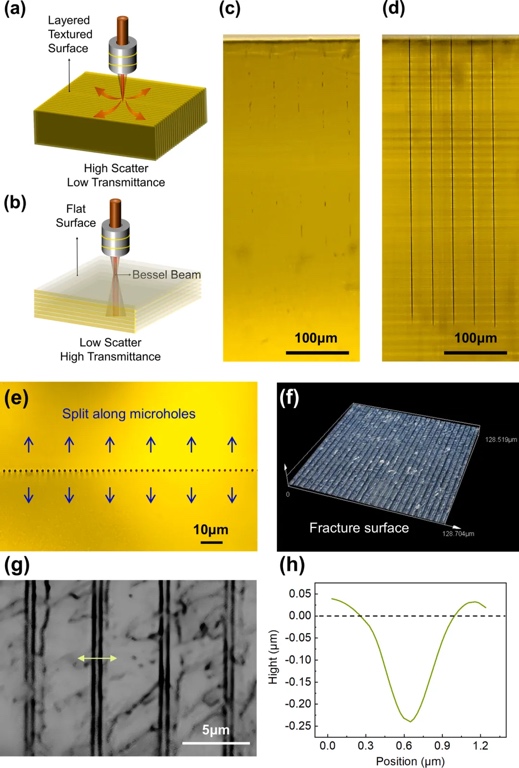

研究團隊選用摩方精密BIO（生物兼容性）樹脂作為打印材料，并使用microArch® S230（精度：2μm）3D打印設備進行實驗。他們研究了3D打印樣品的光學透明度對飛秒激光貝塞爾光束制孔能力的影響，并探究了不同切片方向?qū)︼w秒激光貝塞爾制孔成孔能力的影響。實驗結果表明，橫向切片可以實現穩定的微孔，并且通過加工排孔后沿孔裂片的方式，證明了該加工方法能夠在三維打印實體中產生連續穩定的高深徑比微孔結構。

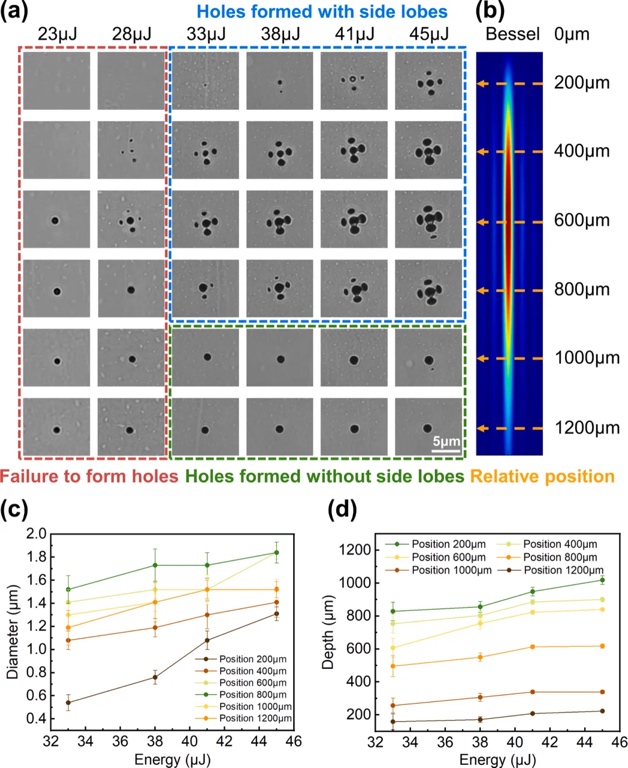

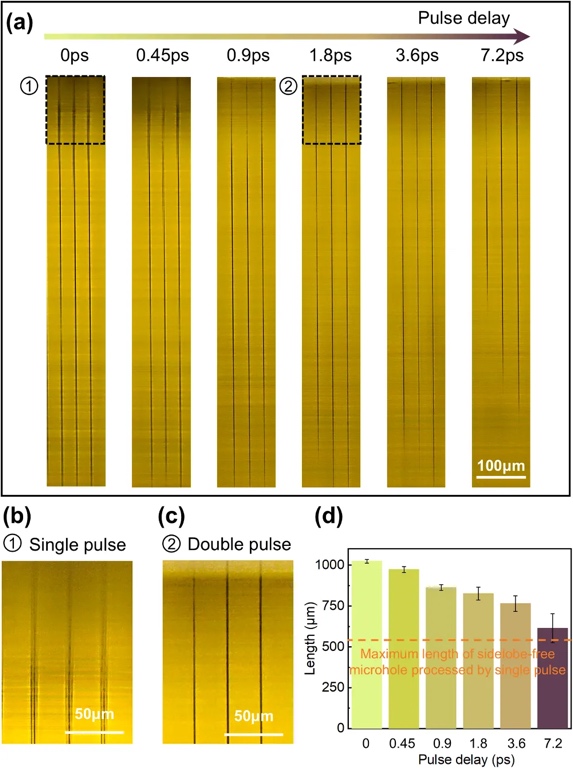

由于錐透鏡的制造誤差導致了貝塞爾光束的畸變，因此在利用貝塞爾光束軸向的上半段加工微孔時，會產生旁瓣現象（圖4）。雖然使用貝塞爾光束的軸向下半段加工可以避免被加工微孔中出現旁瓣，然而，此舉將會導致貝塞爾光束能量的大量損失，并對加工微孔的深度造成了限制。采用單脈沖處理的無側葉微孔長度被限制在550 μm以內，顯然未能充分利用貝塞爾光束的潛力。為此研究團隊采用雙脈沖貝塞爾光束技術，通過瞬態調控局部電子狀態來消除旁瓣（圖5）。當?shù)谝粋�(gè)脈沖照射材料時產生了大量的自由電子，這些自由電子改變了材料的瞬時局部特性，如反射率和透射率，從而抑制了材料對第二次脈沖能量的吸收，導致深度下降。旁瓣相對于主瓣的影響區域相對較短，導致旁瓣隨著加工深度的減小而逐漸衰減。利用該方法加工而成的無旁瓣微孔長度均高于單脈沖條件下無旁瓣微孔的最大加工深度，且均超過800 μm，已接近當前激光條件下的加工深度極限。

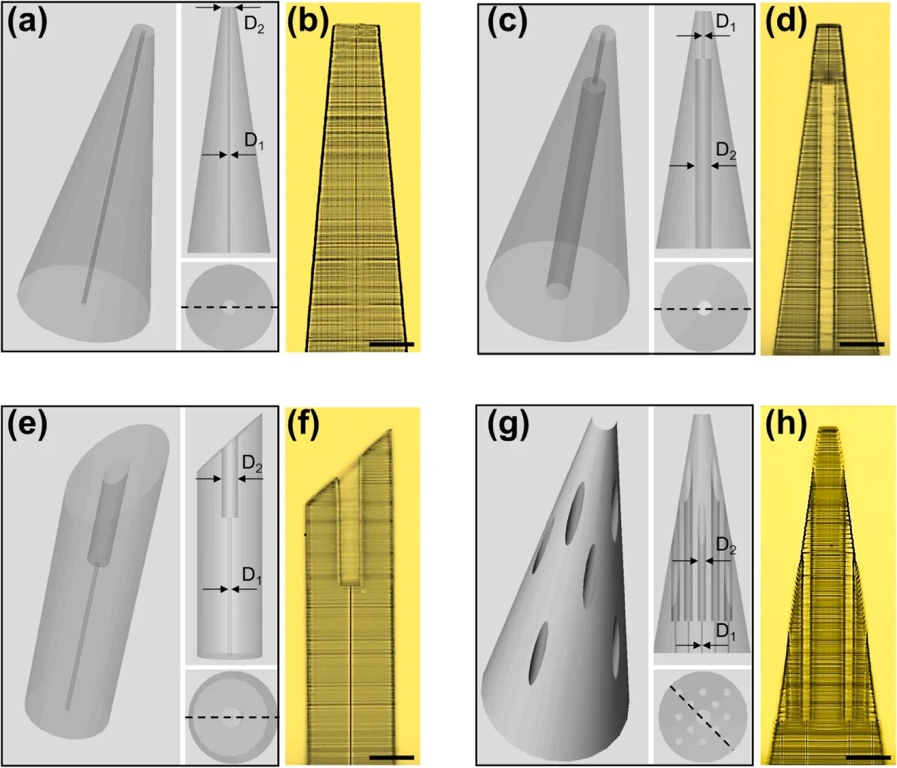

微針因其體積小巧、結構復雜，在其表面上進行微孔加工時，相較于大面積的平面樣品的加工工程，兩者存在顯著差異。首先，微針的打印層厚度的差異將直接導致所形成的微孔尺寸出現相應的變化。（圖6）。由于不同層厚微針的固化程度的不同，導致不同層厚的微針材料模量不同，使得在相同的激光條件下，較厚打印層的微針能夠形成更大直徑的空腔。但打印層更厚的微針由于在打印過程中更易變形，影響了微針的透光性，進而減小了微孔的深度。其次，微針邊長不同及同一微針上的不同位置加工出的微孔深度也有所不同（圖7）。這是由于在打印過程中不同位置的收縮率差異會導致材料內部產生內應力，這些內應力主要集中在打印部件的邊緣，并隨著離邊緣距離的增加而減小。由于微針尺寸小，邊緣和中心之間的距離很短，整個柱受到內應力的影響很大，從而限制了微孔深度，尤其是邊緣附近的微孔深度更小。隨著微針針尖直徑的減小，加工位置與邊緣之間的距離減小，導致內應力增大，進一步降低了微孔深度，甚至可能無法形成微孔。為克服這一難題，研究團隊提出了兩段式制孔技術（圖8）。該方法被證明適用于各種異形微針上的微孔加工。


鑒于單個微針體積小，其載藥和提取能力自然受限。因此，為充分發揮微針功效，通常以微針陣列的形式使用，以實現效率最大化。研究團隊利用圖像識別技術對每個微針進行精確定位，確保貝塞爾光束能夠精確地對準每個微針的尖端中心，從而形成均勻且形狀規則的微孔。在確保微孔加工質量的同時，貝塞爾光束的單脈沖穿孔機制還提供了高效的加工速度，實現了每秒高達20萬個孔的峰值制孔速度。


綜上所述，利用PμSL技術和飛秒激光貝塞爾光束相結合的方法，能夠?qū)崿F(xiàn)在微針上高深徑比微孔的制備。該方法證明了實現直徑約1μm的微孔的可行性，并且具有極高的制孔效率，尤其對于提取細胞外囊泡和小分子藥物遞送等領域具有廣闊應用前景。這項技術有望通過其多功能性來創建具有內部微通道的復雜三維器件，從而增強疾病的診斷和治療。
