增材制造技術如何為航空發動機“減負”?

時間:2025-01-16 11:33 來源:兩機動力先行 作者:admin 閱讀:

     3D打印技術作為一種獨特的快速成型手段,利用激光束、電子束等作為能量媒介,在真空或惰性氣體保護環境中,精準熔化各類金屬、樹脂及陶瓷材料。通過精密的三維模型分層規劃,該技術逐層疊加熔化的材料,最終構建出成品。其顯著優勢包括成本降低、接近最終形狀的凈成形、便攜化生產以及廣泛的產品適應性。



尤為值得一提的是,3D打印的高度靈活特性,在應對大尺寸、高精度及復雜結構制造挑戰時展現出非凡能力,這恰好與航空發動機零部件制造中的諸多難題不謀而合。
航空發動機的結構和零部件特點
      燃?xì)鉁u輪發動機的結構復雜而精密,主要由進氣道壓氣機、燃燒室、渦輪和尾噴管這五大核心部件構成,此外還集成了燃油系統、滑油系統、電氣系統、空氣系統以及附件傳動系統等輔助部分。航空發動機的構成令人驚嘆,其零部件數量可多達2萬至3萬件,種類繁多,按結構形式大致可劃分為軸類件、盤類件、鼓筒、環形機匣、箱式機匣以及葉片等幾大類。軸類件涵蓋了風扇軸、壓氣機軸、渦輪軸等關鍵部件;盤類件則主要包括壓氣機盤和渦輪盤;鼓筒類有風扇/增壓級整體鼓筒和高壓壓氣機焊接鼓筒等;環形機匣系列則囊括了進氣機匣、壓氣機機匣、燃燒室機匣等重要部分;箱式機匣則包含中央傳動機匣、附件傳動機匣、滑油泵機匣等;而葉片,作為關鍵部件之一,分為風扇葉片、壓氣機葉片和渦輪葉片,它們在高溫高壓環境中發揮著關鍵作用。關注公眾號: 增材制造碩博聯盟,免費獲取海量增材資料,聚焦增材制造研究與工程應用!
零部件顯著的特點:
     尺寸龐大且形狀復雜,如風扇葉片不僅體積大且呈不規則曲面,渦輪葉片內部更是設計了復雜的冷卻通道以實現高效冷卻。材料加工難度大,由于航空發動機需在極端環境下運行,其零部件多采用鈦合金、鎳基高溫合金等高強度且難以加工的材料制成,且多為薄壁件,加工過程中極易發生變形。制造周期長、成本高,復雜的結構和嚴苛的材料要求使得制造過程繁瑣且耗時耗力。
零部件修復
      航空發動機在極端的高溫高壓環境下持續運行,其關鍵部件如壓氣機葉片和渦輪葉片極易遭受燒傷、裂紋及異物沖擊等損傷。針對這些核心零部件的快速、低成本的再生制造技術,尤其是利用3D打印技術,一直是西方國家的技術封鎖重點,也是我國亟待突破的技術瓶頸。特別是進口發動機,受制于國外技術封鎖,一旦這些關鍵部件報廢,往往只能以高昂的代價進行更換。
     然而,全球范圍內已有一些成功案例,如美國Optomec Design公司利用激光熔化沉積(LMD)技術成功修復了T700發動機的整體葉盤;德國MTU公司也通過LMD技術恢復了渦輪葉片冠部的精確幾何尺寸;瑞士洛桑理工學院的W.Kurz教授團隊則實現了高溫合金單晶葉片的LMD技術修復。在國內,研究者已經積極投身于LMD技術在航空發動機損傷部件修復領域的研究,并取得顯著進展。
零部件直接制造
      早在1979年,美國聯合技術研究中心便率先提出了在航空發動機渦輪盤制造中運用直接增材制造技術的創新理念。這一前瞻性構想迅速在業界引起轟動,并推動了3D打印技術在航空發動機零部件制造領域的廣泛應用。進入20世紀末,多家國際知名的發動機制造商紛紛將3D打印技術納入其生產流程,引領了一股航空發動機零部件3D打印的潮流。
    其中,英國Rolls-Royce公司憑借其在3D打印技術上的卓越成就,成功打印出TrentXWB-97發動機的前軸承機匣。該機匣以鈦合金為材料,結構復雜且尺寸龐大,達到了1500mm x 500mm的規格。通過3D打印技術,Rolls-Royce公司不僅大幅縮短了30%的制造時間,還順利完成了該機匣的裝機地面測試,進一步驗證了3D打印技術在航空發動機制造中的可靠性。
     與此同時,GE公司也在其LEAP-1A航空發動機的燃油噴嘴制造中采用了SLM技術。這一創新舉措使得該發動機的燃油效率較同類產品提升了15%,生產周期顯著縮短,生產成本更是降低了50%。此外,西門子公司、賽峰發動機公司和Euro-K公司等也紛紛效仿,將3D打印技術應用于燃油噴嘴的生產中,進一步推動了該技術的普及和發展。
     德國航空發動機公司MTU同樣不甘落后,他們首次利用3D打印技術制造出了用于PW1100G-JM發動機低壓渦輪部分的鎳基高溫合金管道鏡軸套。成功的案例不僅展示了3D打印技術在航空發動機制造中的巨大潛力,也為未來更多零部件的3D打印應用奠定了堅實的基礎。

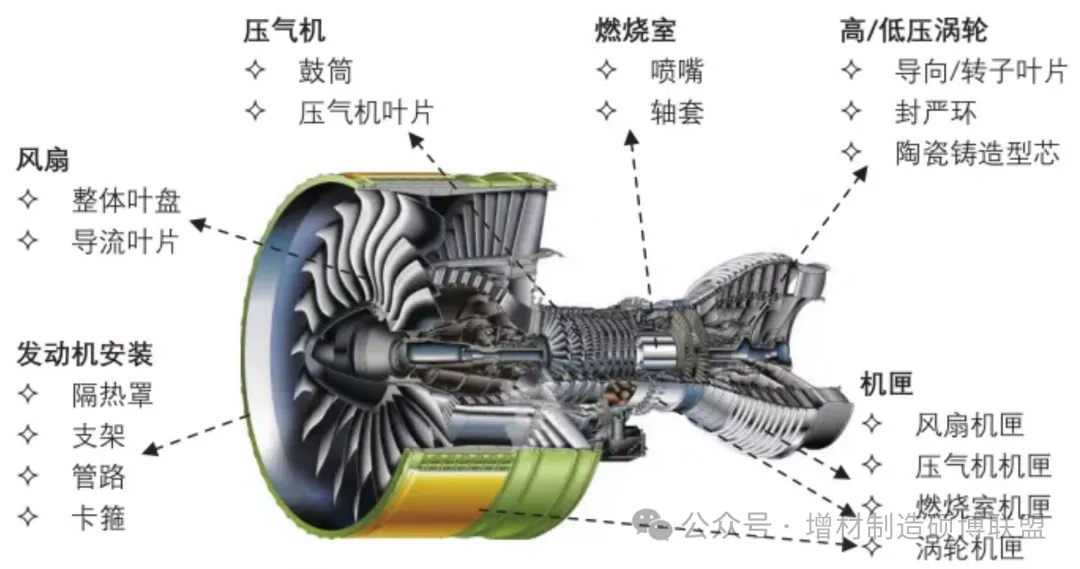

圖1  航空發動機可應用增材制造的零部件示意圖


       近年來,中國在3D打印技術應用于航空發動機零部件制造領域取得了顯著進展,盡管多數研究仍處于基礎探索與地面試驗階段,但已有少數成果成功實現了裝機驗證。例如,通過選擇性激光熔化(SLM)技術,成功制造了航空發動機的鈦合金導管彎頭,并經過減材加工以滿足裝機標準,該部件已在某型無人機航空發動機中得到了實際應用驗證。關注公眾號: 增材制造碩博聯盟,免費獲取海量增材資料,聚焦增材制造研究與工程應用!此外,3D打印技術還被用于制造渦軸發動機的復雜附件傳動機匣,該機匣集成了燃油和滑油管路,結構復雜,經工藝試驗后,其粗糙度優于傳統鑄件,且密封性能完全滿足使用需求。
     更有研究者提出了利用激光熔化沉積(LMD)工藝快速成型航空發動機葉片的方法,深入分析了工藝參數對成形質量和效率的影響。同時,我國還成功制備了渦輪導向葉片的毛坯結構,其力學性能達標,但外形尺寸尚需進一步減材加工以完善。這些成果標志著中國在3D打印技術應用于航空發動機零部件制造領域邁出了堅實的一步。

除此之外,還有一系列成果成功實現裝機應用。




測量受感部件葉片型芯及樹脂模型制造
      除了零部件修復與直接制造外,3D打印技術在航空發動機領域內展現出更為廣泛的潛在應用,涵蓋了測量受感部件、葉片型芯及樹脂模型的制造等多個方面。在試驗的關鍵階段,精確測量發動機參數至關重要,而這些測量受感部件往往結構復雜。
    通過引入3D打印技術,不僅顯著縮短了這些復雜部件的研發周期,還實現了部件的輕量化。成功利用3D打印技術制造了航空發動機的壓力測量受感部件,并經過嚴格考核,證明其性能符合國軍標要求,標志著3D打印在航空發動機測試部件制造領域的初步成功,預示著未來更廣泛的應用前景。
    此外,隨著航空發動機性能的不斷攀升,渦輪葉片的工作環境日益嚴苛,對材料熔點及冷卻通道結構提出了更高要求。傳統熔模鑄造技術在面對高度復雜冷卻通道時顯得力不從心,而3D打印技術,特別是光固化成形技術(SLA),為陶瓷鑄造型芯的制造提供了創新解決方案。
     通過精確控制每一層材料的固化,SLA技術能夠制造出具有復雜內部結構的陶瓷型芯,滿足現代航空發動機葉片的制造需求。這一技術的應用,不僅推動了航空發動機技術的進步,也為未來更高性能發動機的研發奠定了堅實基礎。
