FLOW-3D AM 仿真技術升級，解鎖增材制造熔池的新控制模式
時間：2025-05-02 10:41 來源：南極熊 作者：admin 閱讀：次
隨著工程師們不斷尋求提高工藝可靠性并減少缺陷，仿真正成為控制金屬增材制造復雜物理過程的重要工具。南極熊獲悉，在2025年AMUG大會上，F(xiàn)lowScience, Inc.的計算流體動力學 (CFD) 工程師Garrett Clyma概述了熔池建模如何提供新功能來優化激光工藝，而無需承擔高昂的物理實驗成本。
挑戰的核心在于增材制造過程中金屬的高度局部加熱和快速冷卻。過熱或過熱會導致熔池不穩定性，從而產生孔隙、未熔合和表面不規則等缺陷。Clyma 解釋道：“由于各種物理場相互作用的復雜性，控制增材制造中的材料行為極具挑戰性。”
FLOW-3D AM是一個多物理 CFD 平臺，旨在高保真度地捕捉這些現象，使工程師能夠在進行昂貴的構建實驗之前直觀地看到熔池不穩定性的變化并預防缺陷。
FlowScience 的 Garrett Clyma。攝影：MichaelPetch。
光束整形：工藝穩定性的工具
激光光束整形是焊接領域的一種成熟方法，如今在增材制造 (AM) 領域正逐漸普及，成為一種調整光束空間能量分布的方法。與傳統的高斯分布不同，光束整形能夠更均勻地或有選擇性地將能量分布在整個光束中，從而影響熔池行為和凝固特性。
Clyma 介紹了丹麥技術大學Mohamed Bayat 博士團隊開展的一項研究成果，該研究利用 FLOW-3D AM 技術研究了應用于單道鈦合金制造的環束輪廓。通過橫截面切割和現場 X 射線監測驗證，仿真結果與實驗結果高度一致，熔池尺寸誤差遠低于 10%。
當團隊在保持總激光能量恒定的同時改變芯環功率比時，模擬結果顯示出清晰的趨勢。環形光束產生的熔池更寬、更淺，避免了高斯光束特有的深匙孔。Clyma說道：“環形光束產生的環形凹陷區明顯更小、深度也更小，從而形成了更穩定的熔池。”
然而，在更高的激光功率下，不穩定性再次出現。模擬預測了熔池中細長熔射流的形成和飛濺的噴濺——這些行為隨后被高速X射線成像證實。

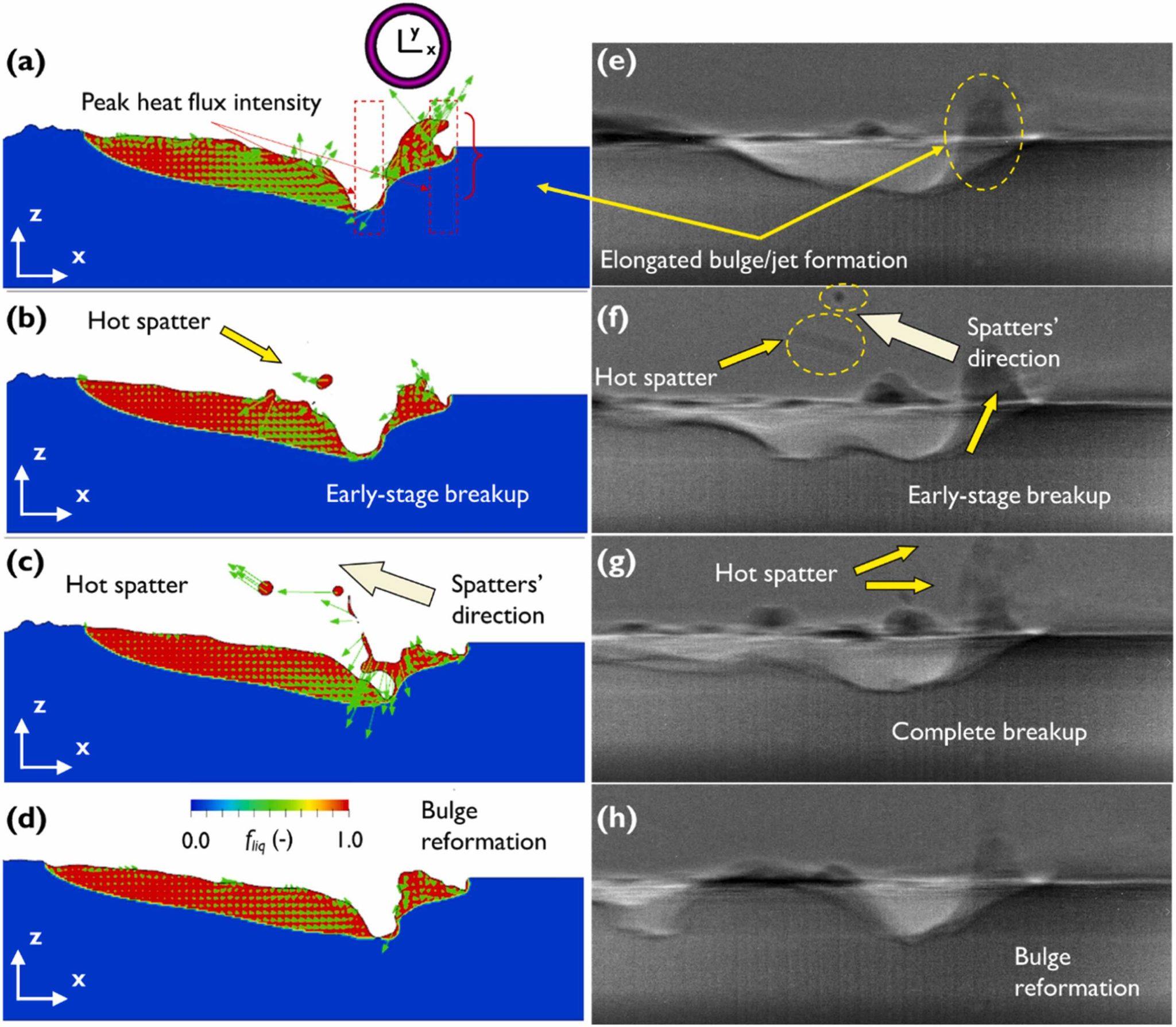

激光粉末床熔合中的空間光束整形：高保真模擬與現場監測，模擬與現場實驗熔池輪廓。圖片來自愛思唯爾。
擴展到任意光束形狀
基于這些結果，F(xiàn)low Science 開展了一項內部研究，探索靜態和動態形狀的激光束，包括無限圖案、螺旋和五點陣列等復雜輪廓。在一臺 10 核臺式機上，單個模擬通常在 6 小時內完成，而最近的并行化發展使得更大規模的參數掃描成為可能。
例如，五點結構將能量集中在離散點上，在小孔模式下可產生較高的穿透深度，但在傳導模式下效率有限。“我們并沒有有效地加熱熔池，而只是加熱了這些單點，”Clyma解釋說，并強調光束選擇必須與預期的工作模式相一致。
在螺旋形和無限遠圖案中觀察到較低的最大熔池速度和更均勻的溫度分布，這表明這些形狀比集中光束可以提供更好的工藝穩定性。在所有情況下，強度、溫度、熔池速度和加工速率等指標提供了一個一致的框架，用于在進行物理試驗之前評估權衡利弊。“模擬是幫助做出這些決策的非常有用的工具，”Clyma說，并指出激光控制的自由度不斷增加，需要系統的方法來識別有前景的光束策略。

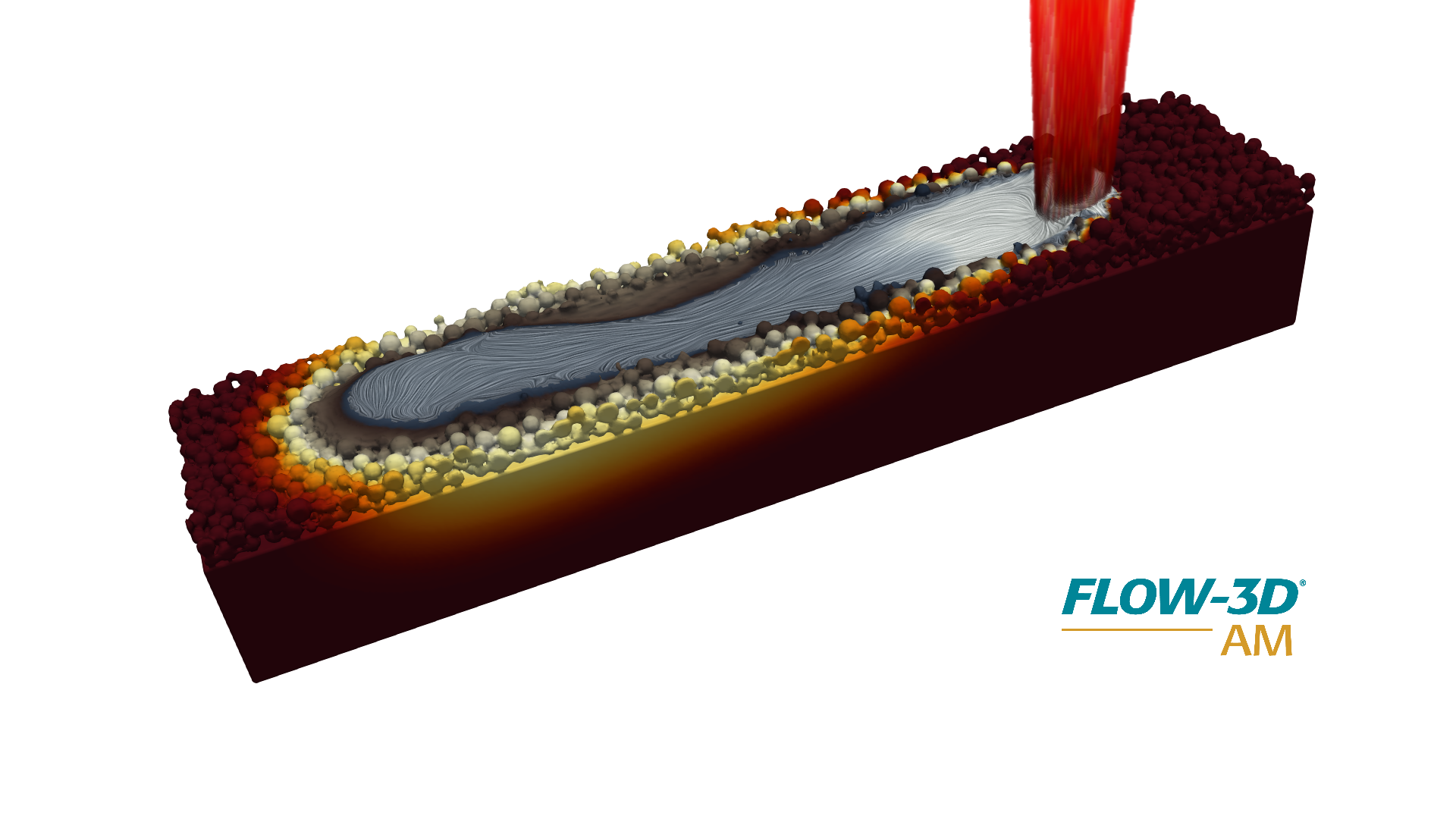

激光粉末床熔合模擬的可視化。圖片來自 Flow Science。
表面張力、光學效應和材料依賴性
AMUG 會議的與會者就FLOW-3D AM 中物理模型的深度提出了詳細的問題。Clyma 確認，諸如隨溫度變化的表面張力、接觸角和激光吸收率等關鍵因素已被納入模擬。吸收率通常在已發布的材料數據集中缺失，但可以根據需要將其作為調整參數進行調整。
熱物理性質通常來源于JMatPro等數據庫，這使得模擬能夠反映合金在熔化條件下的具體行為。此外，它還支持對激光反射和多次反射現象進行精確建模。
一位參與者稱贊了模擬預測與實驗觀察之間的高度一致性，特別是在熔池形狀、飛濺形成以及傳導和鎖孔模式之間的轉變方面。
實際權衡：穩定性與滲透性
會議最后討論了不同的光束輪廓如何影響缺陷形成和材料特性。雖然高斯光束由于熱梯度較大，能夠?qū)崿F(xiàn)更深的穿透，并可能形成更細小的晶粒結構，但也帶來了更高的飛濺和孔隙風險。相比之下，環形光束的穩定性更高，峰值溫度更低，但可能會改變凝固模式。
Clyma說：“這實際上取決于你的預期目標，如果你能夠在模擬中而不是實驗中探索效果，那么優勢就會大得多。”
FLOW-3D AM 提供溫度梯度和冷卻速率等輸出數據，這些是微觀結構演變的主要驅動因素。雖然該軟件目前還不能直接預測機械性能，但這些輸出數據可以幫助用戶推斷出可能的結果，例如晶粒尺寸、伸長率和抗沖擊性。
另一位工程師進一步指出，更細小、更具定向性的晶粒（源于高梯度和快速冷卻）通常與機械性能的提升相關。FLOW-3D AM 的單元級分辨率通常達到五百萬個元素或更精細，可以對這些凝固動力學進行詳細的局部分析。
隨著模擬能力的不斷擴展，增材制造工程師現在擁有強大的工具包來優化激光加工策略、減少缺陷并提高打印金屬部件的性能：所有這些都是在機器上按下“打印”鍵之前完成的。
