漢陽大學開發壁虎仿生軟夾持器，利用過度固化破DLP 3D打印的界限
時間：2025-05-05 15:53 來源：南極熊 作者：admin 閱讀：次
2025年5月4日，來自韓國漢陽大學的研究人員開發了一種新穎的DLP 3D打印方法，利用過度固化技術制造出仿壁虎的軟體執行器。新的DLP工藝以題為“Gecko-inspired soft actuatorsfor wafer handling via overcuring-induced anisotropic microstructures in DLP 3Dprinting”的論文發表于《微系統與納米工程》（2025年4月），改進了晶圓處理性能，并有望在軟體機器人和生物醫學領域獲得更廣泛的應用。
由 Sooheon Kim 和Hongyun So 領導的團隊利用通常被視為缺陷的過度固化現象，創建了模仿壁虎腳自然粘附能力的各向異性微結構。這些結構無需復雜的光刻技術即可生成，在粘附和分離過程中表現出可控的方向性，非常適合硅片等精密表面。

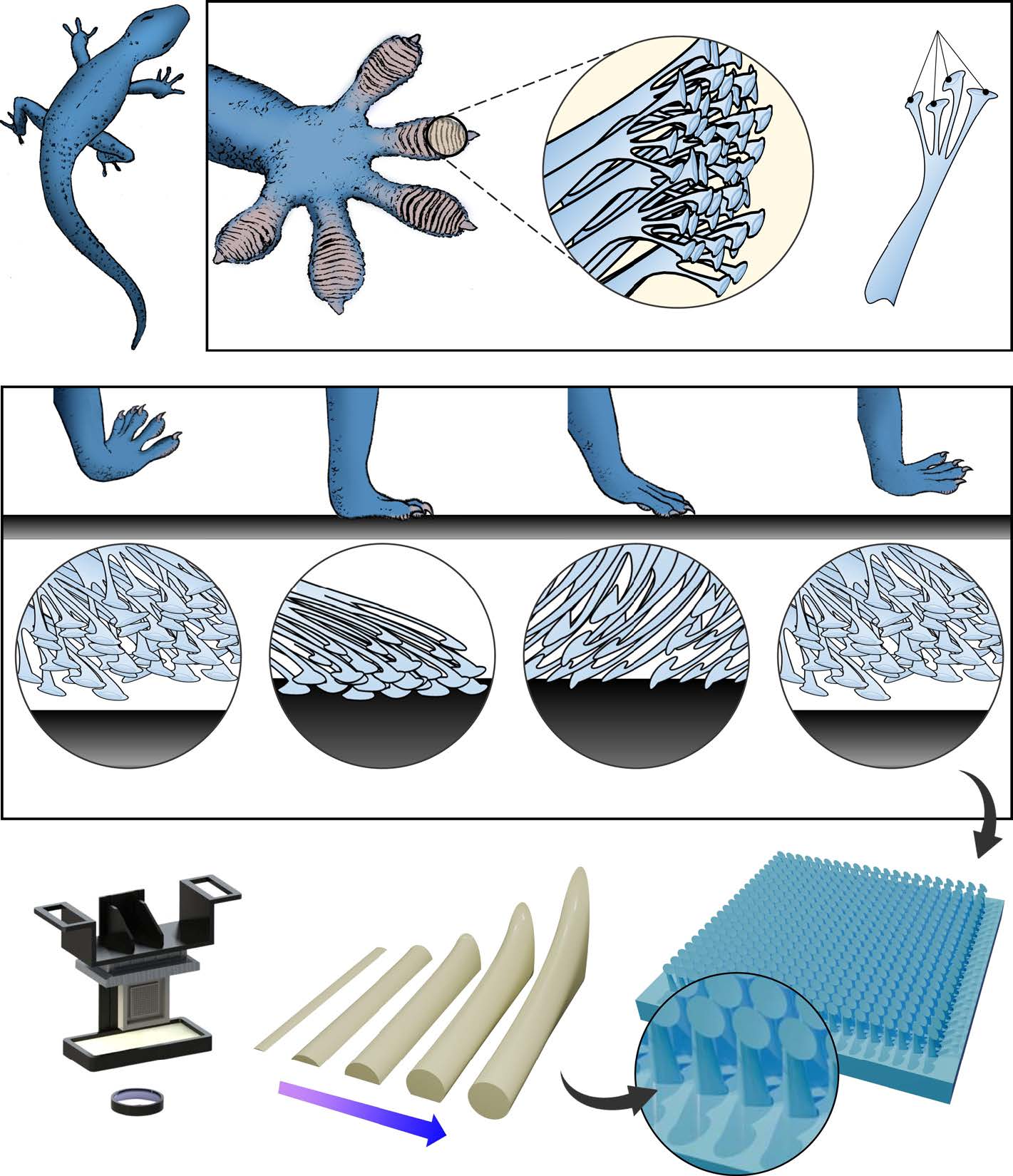

△受壁虎啟發的各向異性粘合劑系統及其通過DLP 3D打印的制造。圖片來自Kim等人，《微系統與納米工程》，2025年
將缺陷轉化為特征
在傳統的DLP 3D打印中，物體的每一層都是通過將液態光聚合物樹脂暴露于圖案化的紫外光下形成的，紫外光會在光線集中的地方引發化學反應，使樹脂固化。然而，由于樹脂的光學特性以及光在目標層之外的散射或透射，相鄰區域可能會發生非預期的固化（即過度固化），這常常導致特征變形或分辨率下降。研究人員并沒有將其視為需要解決的缺陷，而是策略性地接受了這一現象。通過精確調整曝光時間、光強度和層幾何形狀，他們控制了紫外光穿透的深度和方向，從而使結構的某些部分以非對稱方式固化。
這種受控的過度固化工藝能夠自發形成傾斜的各向異性微結構，從而將原本對稱的CAD模型轉化為主動的設計工具。最終，我們能夠提供一種簡化且可擴展的方法，用于生產具有高重復性的功能性微結構，無需復雜的CAD修改或二次制造工藝。

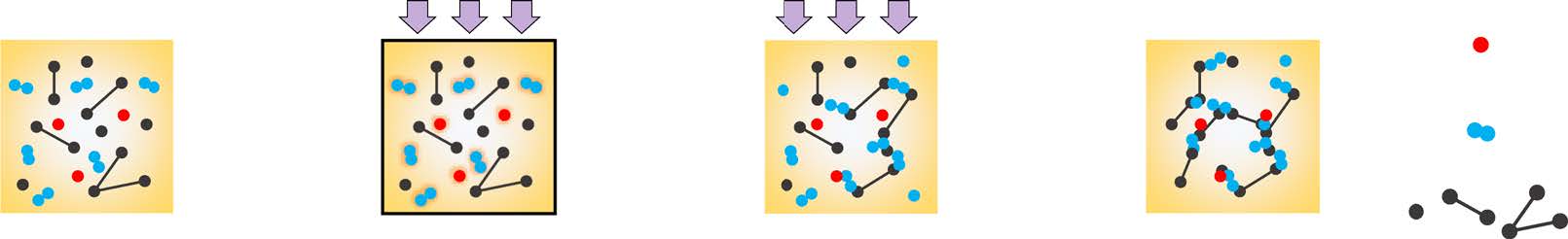

△樹脂固化過程。圖片來自 Kim 等人，《微系統與納米工程》，2025 年
測試與性能：
采用受控過固化工藝制備的各向異性柱狀物，通過雙模鑄造工藝生產基于PDMS的軟質夾持器。這些夾持器在光滑表面上表現出強大的可逆粘附性，能夠可靠地舉起各種測試對象，包括4英寸和8英寸晶圓模擬物以及重達165克的重型玻璃盤，且僅需極小的機械輸入。有限元模擬將標準3D打印結構與過度固化設計進行了比較，結果表明，在負載條件下，最大馮·米塞斯應力降低了高達18.7%。這表明，過度固化柱狀結構更光滑的表面和連續的幾何形狀降低了增材制造中通常在層間連接處出現的應力集中。因此，夾具的結構耐久性得到了提升，能夠承受抓取和釋放過程中的反復變形，且性能不會出現顯著下降。

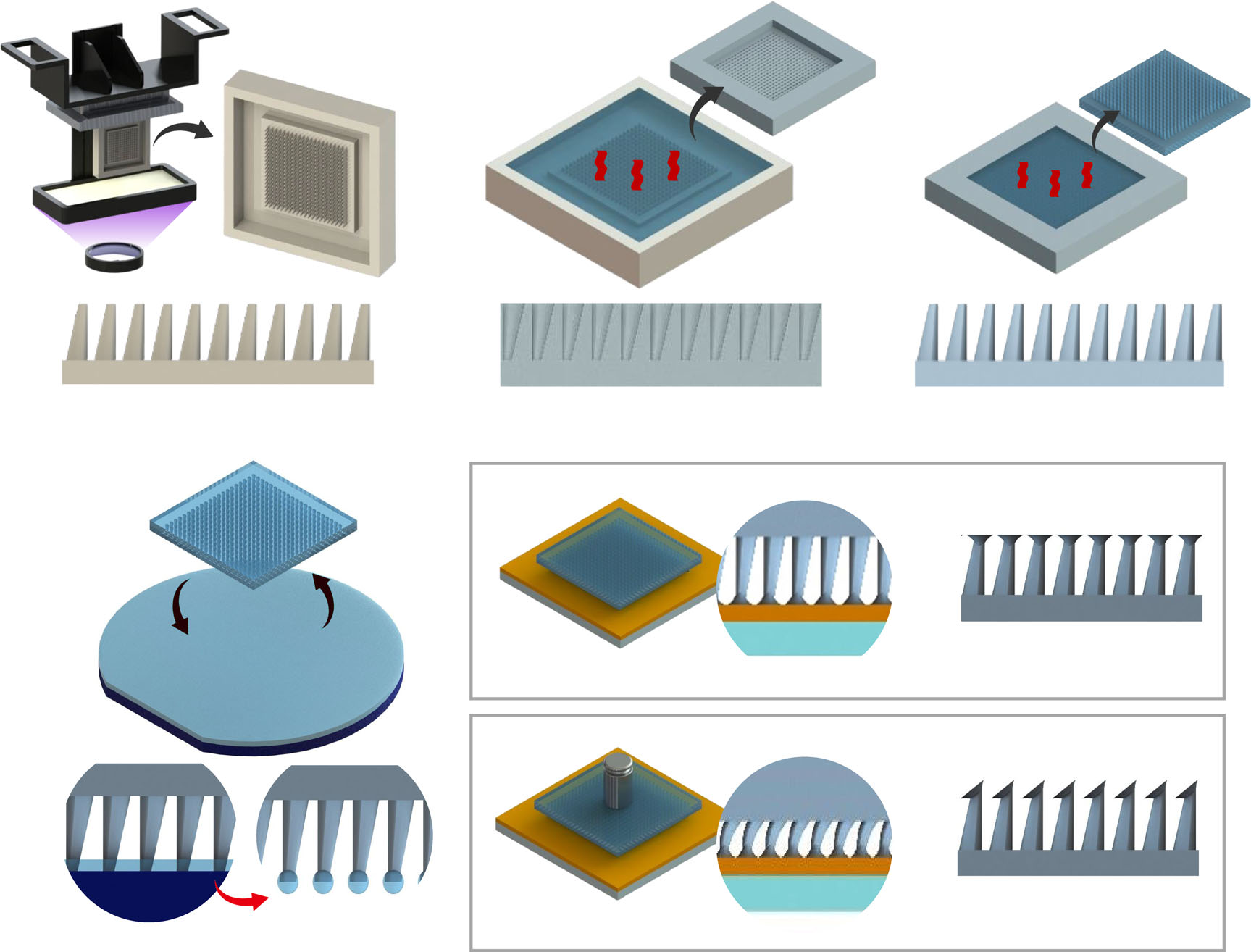

△使用各向異性結構制造軟夾持器的后處理步驟。a 打印包含各向異性柱狀結構的母模；b 第一次澆鑄；c 第二次澆鑄；d 收集預聚物液滴；e 固化的平坦墊表面；f 在施加壓力下固化的傾斜墊表面。圖片來自 Kim 等人，《微系統與納米工程》，2025 年
耐久性測試進一步驗證了粘合表面的堅固性。故意的灰塵污染后，粘合強度最初降至接近零，但用異丙醇簡單清潔后恢復到原始值的96.78%，證明了在實際環境中的可重復使用性。此外，在9 N的預緊力下，夾持器在連續十次粘合-分離循環中保持了穩定的性能，凸顯了基于過固化的各向異性設計在重復使用場景中的可靠性。

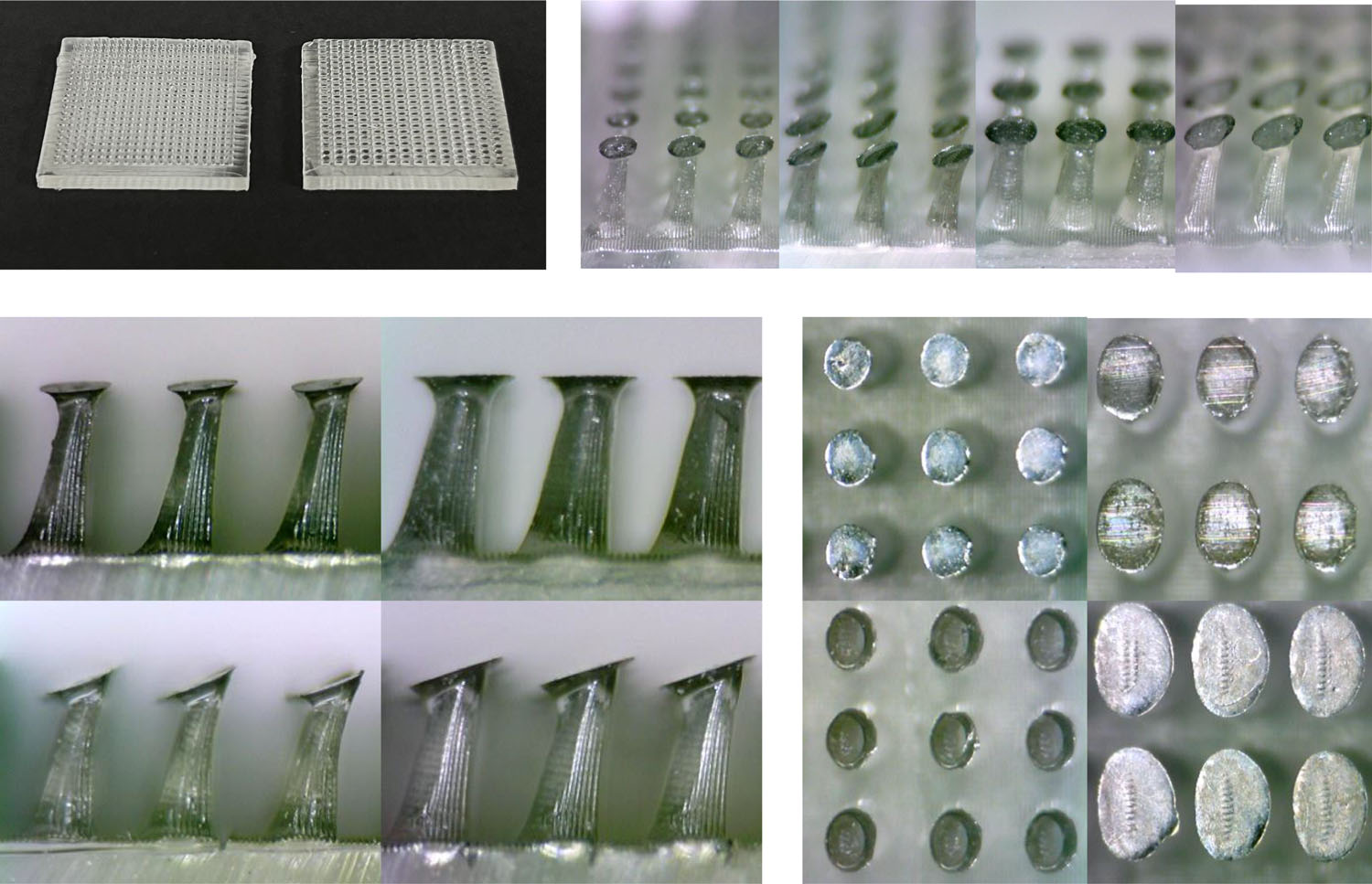

△制造的壁虎功能表面。a 兩種橫截面積的功能表面照片，尺寸為 24mm×24mm；b 具有平頭和斜頭的功能表面光學顯微鏡圖像；c 側視圖；d 頂視圖。圖片來自 Kim等人，《微系統與納米工程》，2025 年
超越機器人：功能性微結構平臺
雖然目前的應用主要集中在晶圓處理上，但這種受控過度固化技術的意義遠不止于軟體機器人。通過在DLP打印過程中精準操控曝光，該工藝能夠在單個打印步驟中制造出幾何形狀復雜且方向性偏置的微結構，無需光刻或后處理。這為微流體領域的全新應用打開了大門，在這些領域中，精確傾斜或收縮的通道可以被動調節流體流動，從而實現用于芯片實驗室診斷或自主化學處理的智能通道設計。
在過濾系統中，利用創建梯度孔隙率結構的能力，可以開發能夠選擇性捕獲顆粒或調節流阻的膜，這在生物醫學植入物或環境監測方面可能有用。同樣，可以通過局部調整過度固化的深度和方向來創建壓敏閥或自調節流量組件，使結構能夠機械地響應內部壓力或溫度變化，而無需電子控制系統。這些可能性預示著，未來，曾經被認為是印刷缺陷的過度固化現象，可能成為生物醫學、可穿戴設備和微電子封裝領域功能性微結構工程的基石。
仿生學與增材制造
仿生設計在增材制造設計中得到越來越多的考慮，這使得研究人員能夠通過工程材料復制復雜的自然功能。早在 2021 年，浙江大學的科學家就利用 3D 打印技術重建了烏賊骨的分層微結構，從而產生了重量輕但抗沖擊性強的結構，可以為下一代防護裝備或航空航天部件提供參考。在另一個例子中，研究人員開發了一種方法，通過模仿蝴蝶翅膀的納米結構來生產更安全、結構上著色的 3D 打印部件，避免使用有毒顏料。最近，哈佛大學的科學家 3D 打印了仿生血管，特征螺旋流動模式受到真實動脈的啟發，為血管移植和再生醫學帶來了希望。在 DLP 中使用過度固化來創建模仿壁虎剛毛的各向異性粘合劑表面完全符合這個不斷發展的領域，將仿生學從視覺相似推向功能模擬。
(責任編輯：admin)
