1、化學(xué)成分：金屬粉末中各元素實(shí)際所占的質(zhì)量百分比（wt. %）。

     以上表為例，在該合金中Al元素的檢測(cè)數(shù)據(jù)為6.25，表示Al元素在該合金所占的質(zhì)量百分比為6.25%，其它元素質(zhì)量百分比可以此類推。目前，金屬 化學(xué)成分檢測(cè)應(yīng)用最廣的方法是化學(xué)分析法和光譜分析法。化學(xué)分析法是利用化學(xué)反應(yīng)來確定金屬的組成成分，可以實(shí)現(xiàn)金屬化學(xué)成分的定性分析和定量分析；光譜 分析法是利用金屬中各種元素在高溫、高能量的激發(fā)下產(chǎn)生的自己特有的特征光譜來確定金屬的化學(xué)成分及大致含量，一般用于金屬化學(xué)成分的定性分析。以上兩種 方法都要使用專業(yè)的檢測(cè)設(shè)備，由專業(yè)的檢測(cè)機(jī)構(gòu)的人員完成。

    大部分鑄態(tài)、鍛造的金屬的化學(xué)成分都有相應(yīng)的行業(yè)標(biāo)準(zhǔn)或國標(biāo)，以評(píng)價(jià)該金屬 的化學(xué)成分指標(biāo)是否合格。然而，用于金屬3D打印的粉末技術(shù)新穎，業(yè)內(nèi)尚無相應(yīng)的行業(yè)標(biāo)準(zhǔn)或國標(biāo)，業(yè)內(nèi)通常認(rèn)可的評(píng)價(jià)方法是沿用該金屬粉末對(duì)應(yīng)的鑄態(tài)標(biāo) 準(zhǔn)，或在該標(biāo)準(zhǔn)的基礎(chǔ)上雙方協(xié)商放寬指標(biāo)要求。

     對(duì)于金屬3D打印而言，因?yàn)榇蛴∵^程中金屬重熔后，元素以氣體形態(tài)存在，有可能在局部生 成氣眼等缺陷，影響工件致密性及力學(xué)性能。所以，對(duì)不同體系的金屬粉末，氧含量均為一項(xiàng)重要指標(biāo)，業(yè)內(nèi)對(duì)該指標(biāo)的一般要求在1500ppm以下，也即氧元 素在金屬中所占的質(zhì)量百分比在0.13~0.15%之間，航空航天等特殊應(yīng)用領(lǐng)域，客戶對(duì)此指標(biāo)的要求更為嚴(yán)格。部分客戶也要求控制氮含量指標(biāo)，一般要求 在500ppm以下，也即氮元素在金屬中所占的質(zhì)量百分比在0.05%以下。

2、粒度分布：不同尺寸的金屬粉末顆粒的在一定尺寸區(qū)間內(nèi)所占的體積百分比的統(tǒng)計(jì)數(shù)據(jù)，此數(shù)據(jù)呈正態(tài)分布。

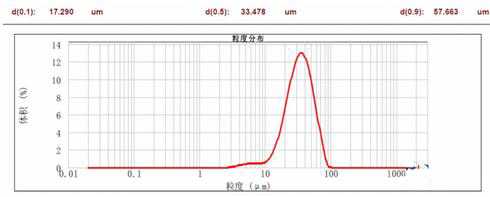

以上圖為例，金屬粉末顆粒粒度分布結(jié)果中，d(10)=17.290μm，代表尺寸小于17.290μm的粉末體積所占比例不低于10%。以此可知，該粉末中，尺寸小于33.478μm的粉末比例不低于50%，小于57.663μm的粉末比例不低于90%。

金屬粉末的粒度分布可以通過激光粒度分析儀分析。金屬3D打印常用的粉末的粒度范圍是15~53μm（細(xì)粉），53~105μm（粗粉）。此粒度范圍是 根據(jù)不同的能量源的金屬打印機(jī)劃分的，以激光作為能量源的打印機(jī)，因其聚焦光斑精細(xì)，較易熔化細(xì)粉，適合使用15~53μm的粉末作為耗材，因?yàn)榇肆６确? 圍內(nèi)的粉末既有良好的流動(dòng)性，又較易容化，粉末補(bǔ)給方式為逐層鋪粉；以等離子束作為能量源的打印機(jī)，聚焦光斑略粗，更適于熔化粗粉，適合使用 53~105μm的粉末作為耗材，粉末補(bǔ)給方式為同軸送粉。

3、球形度、松裝密度、流動(dòng)性等參考指標(biāo)

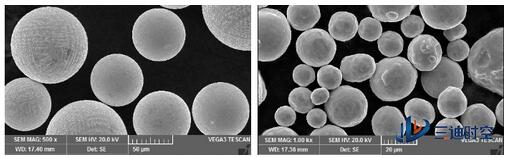

    球形度也就是金屬粉末顆粒接近球體的程度，一般通過掃描電子顯微鏡（SEM）定性的分析。上圖為不同金屬粉末的SEM形態(tài)照片，可以看出，左圖粉末顆粒的球形度要優(yōu)于右圖粉末。一般而言，球形度佳，粉末顆粒的流動(dòng)性也比較好，在金屬3D打印時(shí)鋪粉及送粉更容易進(jìn)行。

流動(dòng)性是指以一定量金屬粉末顆粒流過規(guī)定孔徑的量具所需要的時(shí)間，通常采用的單位為s/50g，可以通過霍爾流速計(jì)測(cè)量，數(shù)值愈小說明該粉末的流動(dòng)性愈 好。流動(dòng)性也可以用休止角表征，休止角指在重力場(chǎng)中，顆粒在金屬粉末堆積層的自由斜面上滑動(dòng)時(shí)所受重力和粒子之間摩擦力達(dá)到平衡而處于靜止?fàn)顟B(tài)下測(cè)得的最 大角。這是一種檢驗(yàn)金屬粉末流動(dòng)性的簡(jiǎn)易方法，休止角越小，摩擦力越小，流動(dòng)性越好，越有利于鋪粉及送粉的進(jìn)行。

    松裝密度是直接鋪粉得到的金屬粉末在一定體積內(nèi)的質(zhì)量，可以通過漏斗法測(cè)量。松裝密度僅作為參考指標(biāo)，表征粉末在補(bǔ)給過程中堆垛密實(shí)程度，其對(duì)于金屬打印的終產(chǎn)品的密度影響并不確定。

(責(zé)任編輯：admin)

• 上海毅速推出第三代模具金
• 奧地利企業(yè)Plansee引入Inc
• 16/32激光高效協(xié)同，賦能
• ADDiTEC推出AMDROiD X：國
• 清研智束電子束金屬3D打印
• 英國TriMech花200萬英鎊買

• ·上海毅速推出第三代模具金屬3D打印專機(jī)
• ·奧地利企業(yè)Plansee引入Incus的Hammer E
• ·16/32激光高效協(xié)同，賦能超大尺寸精密
• ·ADDiTEC推出AMDROiD X：國防領(lǐng)域?qū)Ｓ帽?/a>
• ·清研智束電子束金屬3D打印機(jī)Qbeam S350
• ·英國TriMech花200萬英鎊買惠普粘結(jié)劑噴
• ·Makino新款A(yù)ML900金屬3D打印機(jī)，實(shí)現(xiàn)金
• ·南科大新型導(dǎo)電離子凝膠，可在不犧牲3D
