如何在3D打印跑車零件的各個環節降低成？弗勞恩霍夫研究所給出了答案
時間：2022-01-25 20:13 來源：南極熊 作者：admin 閱讀：次
導讀：汽車行業是采用增材制造的眾多行業之一，目前已經將這項技術用于各種形式的應用。然而，到目前為止，許多應用案例僅限于小批量，因為3D打印還不能在保證零件成本足夠低的同時提供傳統汽車生產技術的吞吐量。
2022年1月25日，弗勞恩霍夫增材制造技術研究所（IAPT）通過重新設計一輛豪華跑車的車門鉸鏈，展示了3D打印如何為技術性能和制造成本帶來好處。在這個零件重新設計項目中，IAPT的工程師們優化了從車門鉸鏈的幾何形狀、構建方向和工藝參數等內容，最大限度地節約成本和重量。
IAPT表示，項目的結果對汽車行業的批量生產是個好兆頭，因為3D打印在汽車行業的日常運作中被越來越多地使用。
簡化汽車生產
弗勞恩霍夫項目表明，3D打印技術目前在汽車領域還沒有得到充分利用，而更大批量的生產應用仍在醞釀之中。
目前，3D打印技術在汽車領域的應用主要包括：
① 快速原型設計，因為新車型的研發階段可能需要長達五年的時間。在研發過程中，不可避免地要開發和測試幾個零件原型，這意味著需要快速的設計迭代和最短的交貨時間：這是增材制造的主要賣點之一。
② 用3D打印制造工具，如夾具，以幫助生產和裝配工作流程。甚至還有可能應用于制造已經過時的零件售后市場。3D打印使零件供應商能夠按需打印，完全消除了對零件庫存的需求。
就在上個月，跑車制造商保時捷對3D打印機制造商INTAMSYS進行了戰略投資，以探索更多可以在自身制造業務中部署3D打印的方式。保時捷表示，3D打印是未來數字制造技術的一個 "組成部分"，因此值得 "長期和持續 "投入。此外，捷克汽車制造商斯柯達最近宣布，他們一直在使用3D打印來加強自己的工作流程，將原型、備件和工具的生產引入內部。目前，斯柯達已經建立了3D打印農場，采用了由Prusa等公司開發的系統。
如何降低3D打印門鉸鏈的成本
在開始設計工作之前，弗勞恩霍夫的工程師們使用3D Spark公司開發的部件篩選軟件，確定一個適合示范研究的汽車部件。在項目的早期階段，團隊確定了零部件在構建室中的最經濟的方向。工程師們考慮到了必要的支持結構，以及他們可以在一次構建中容納的零件數量。與不考慮這些因素的3D打印構建相比，方向優化步驟帶來了15%的成本節約。
接下來是鉸鏈臂本身的拓撲優化。通過減少不必要的材料，只加強模擬力流所需的部分，工程師們能夠將鉸鏈臂的重量減少35%。隨后的材料節省和更短的打印時間進一步節省了20%的成本。弗勞恩霍夫團隊還計算了與減少后處理（通過減少支撐結構）和為工作選擇最佳金屬粉末材料有關的額外成本節約：各為10%。
有趣的是，該研究發現，即使是3D打印過程中使用的構建參數，也會帶來成本節約。例如，更厚的層、更快的掃描速度和激光束輪廓的變形都有助于縮短構建時間，將打印成本再削減15%。最終，這種以成本為重點的設計方法使IAPT的工程師們能夠3D打印鉸鏈，與沒有同樣優化的3D打印對應物相比，成本大幅降低80%。當與CNC銑削的對應產品相比，該項目分別節省了50%和35%的成本和重量。
2022年1月25日，弗勞恩霍夫增材制造技術研究所（IAPT）通過重新設計一輛豪華跑車的車門鉸鏈，展示了3D打印如何為技術性能和制造成本帶來好處。在這個零件重新設計項目中，IAPT的工程師們優化了從車門鉸鏈的幾何形狀、構建方向和工藝參數等內容，最大限度地節約成本和重量。
IAPT表示，項目的結果對汽車行業的批量生產是個好兆頭，因為3D打印在汽車行業的日常運作中被越來越多地使用。

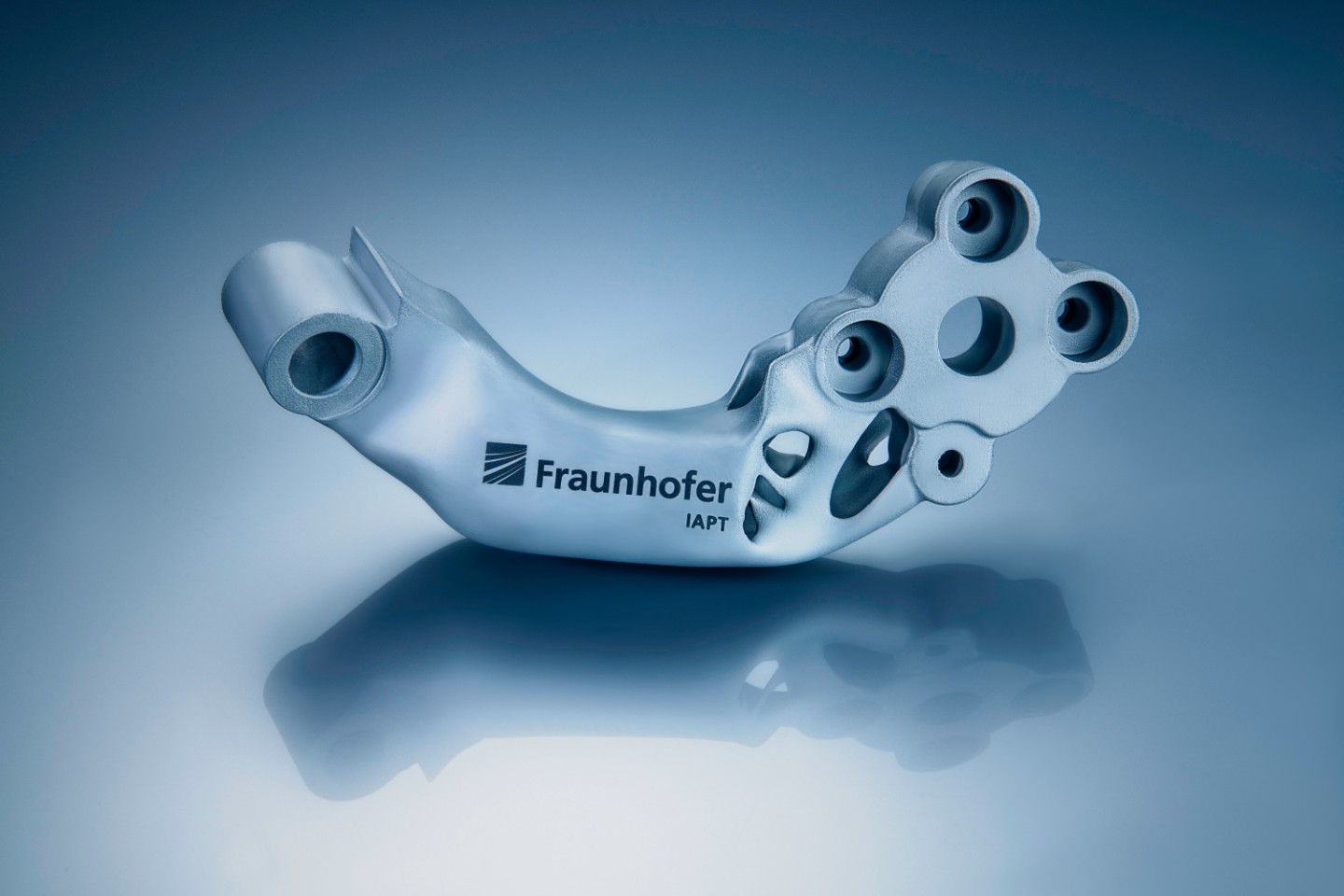

△3D打印的車門鉸鏈，照片來自弗勞恩霍夫IAPT
簡化汽車生產
弗勞恩霍夫項目表明，3D打印技術目前在汽車領域還沒有得到充分利用，而更大批量的生產應用仍在醞釀之中。
目前，3D打印技術在汽車領域的應用主要包括：
① 快速原型設計，因為新車型的研發階段可能需要長達五年的時間。在研發過程中，不可避免地要開發和測試幾個零件原型，這意味著需要快速的設計迭代和最短的交貨時間：這是增材制造的主要賣點之一。
② 用3D打印制造工具，如夾具，以幫助生產和裝配工作流程。甚至還有可能應用于制造已經過時的零件售后市場。3D打印使零件供應商能夠按需打印，完全消除了對零件庫存的需求。
就在上個月，跑車制造商保時捷對3D打印機制造商INTAMSYS進行了戰略投資，以探索更多可以在自身制造業務中部署3D打印的方式。保時捷表示，3D打印是未來數字制造技術的一個 "組成部分"，因此值得 "長期和持續 "投入。此外，捷克汽車制造商斯柯達最近宣布，他們一直在使用3D打印來加強自己的工作流程，將原型、備件和工具的生產引入內部。目前，斯柯達已經建立了3D打印農場，采用了由Prusa等公司開發的系統。

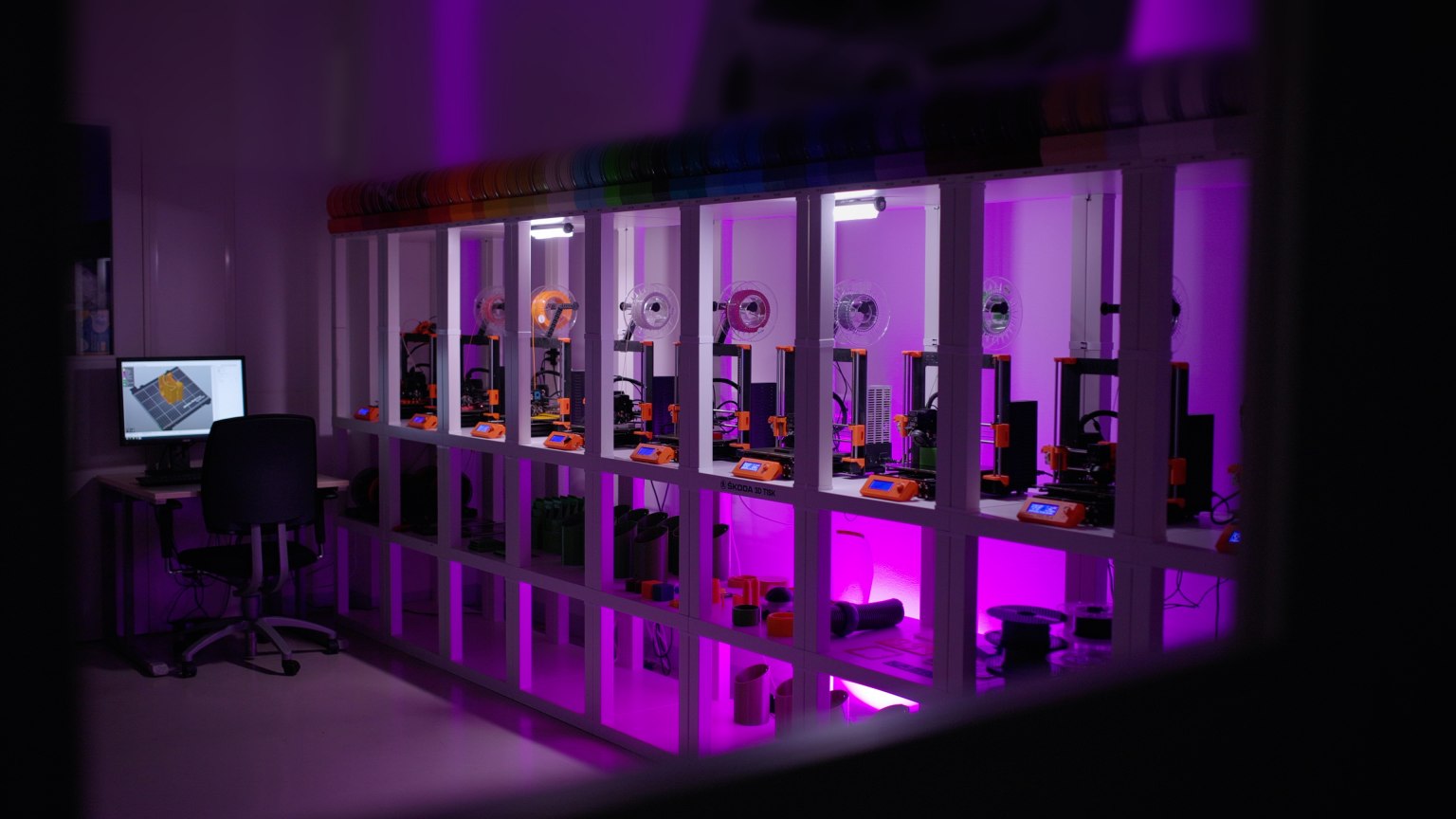

△斯柯達的打印農場項目得到了捷克共和國工業聯合會的認可，圖片來自斯柯達
如何降低3D打印門鉸鏈的成本
在開始設計工作之前，弗勞恩霍夫的工程師們使用3D Spark公司開發的部件篩選軟件，確定一個適合示范研究的汽車部件。在項目的早期階段，團隊確定了零部件在構建室中的最經濟的方向。工程師們考慮到了必要的支持結構，以及他們可以在一次構建中容納的零件數量。與不考慮這些因素的3D打印構建相比，方向優化步驟帶來了15%的成本節約。
接下來是鉸鏈臂本身的拓撲優化。通過減少不必要的材料，只加強模擬力流所需的部分，工程師們能夠將鉸鏈臂的重量減少35%。隨后的材料節省和更短的打印時間進一步節省了20%的成本。弗勞恩霍夫團隊還計算了與減少后處理（通過減少支撐結構）和為工作選擇最佳金屬粉末材料有關的額外成本節約：各為10%。
有趣的是，該研究發現，即使是3D打印過程中使用的構建參數，也會帶來成本節約。例如，更厚的層、更快的掃描速度和激光束輪廓的變形都有助于縮短構建時間，將打印成本再削減15%。最終，這種以成本為重點的設計方法使IAPT的工程師們能夠3D打印鉸鏈，與沒有同樣優化的3D打印對應物相比，成本大幅降低80%。當與CNC銑削的對應產品相比，該項目分別節省了50%和35%的成本和重量。
