采用氣霧化和機械合金化等離子體球化粉末激光床熔增材高溫預熱法制備鈦金屬間化合物
時間：2022-01-25 20:12 來源：鈦金屬間化合物 作者：admin 閱讀：次
導讀：本文論述了用激光粉末床熔合(L-PBF)增材制造技術，在高溫平臺預熱下制備ti2alnb基合金樣品的過程。

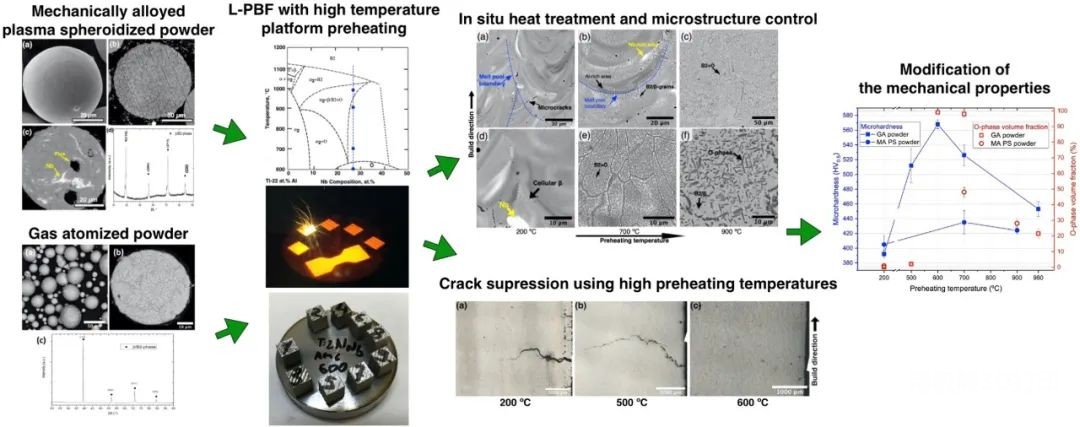

摘要
采用激光粉末床熔合(L-PBF)增材制造技術，在高溫平臺預熱下制備ti2alnb基合金樣品。機械合金化后等離子體球化得到的Ti-22Al-22Nb-0.1Mo-0.3Hf-0.3Ta-1.5Zr-0.8Si-0.9Fe (at. %)粉和Ti-24Al-25Nb-1Zr-1.4V-0.6Mo-0.3Si (at.%)氣體霧化(GA)粉末為原料。在600℃及以上的平臺預熱溫度下制備無裂紋樣品，而較低的預熱溫度會導致兩種粉末產生裂紋。機械合金化等離子體球化(MAPS)粉末的相對密度最高為99.3%±0.1%，而氣相霧化粉末的相對密度在99.9%±0.1%以上。
x射線衍射、掃描電鏡、電子背散射衍射分析表明，平臺預熱溫度對合金的組織和相組成有顯著影響。用差示掃描量熱法測定了相變溫度。在相對較低的預熱溫度下，發現了細小的B2/β胞狀組織，而使用600℃及以上的預熱溫度進行原位熱處理，形成金屬間化合物ti2alnb相。提高預熱溫度可以改善由MAPS粉末制備的樣品的化學均勻性。結果表明，MAPS粉末的顯微組織從完全B2/β到B + O, GA粉末的顯微組織從B2/β、B2 + O到完全O。當預熱溫度為700℃時，顯微硬度值最高，對應的o相體積分?jǐn)?shù)最高。預熱溫度為980°C時，試樣的抗拉強度最高。
1. 介紹
鈦鋁合金被認為是最有前途的一類材料，用于汽車和航空航天高溫應用。早期開發的Ti3Al和tial基合金室溫延性差，限制了其應用。正交晶ti2alnb基(o相)合金是近年來發展起來的一種具有良好延展性的新一代鈦鋁合金。它們還以其先進的性能組合而聞名，如低密度、高強度、耐腐蝕和抗蠕變，以及工作溫度高達650-700°C。Ti-22Al-25Nb (.%)合金是目前研究最廣泛的正交晶合金之一。但為了提高其蠕變強度和抗氧化性能，需要添加Mo、Zr、Si等多種合金元素。

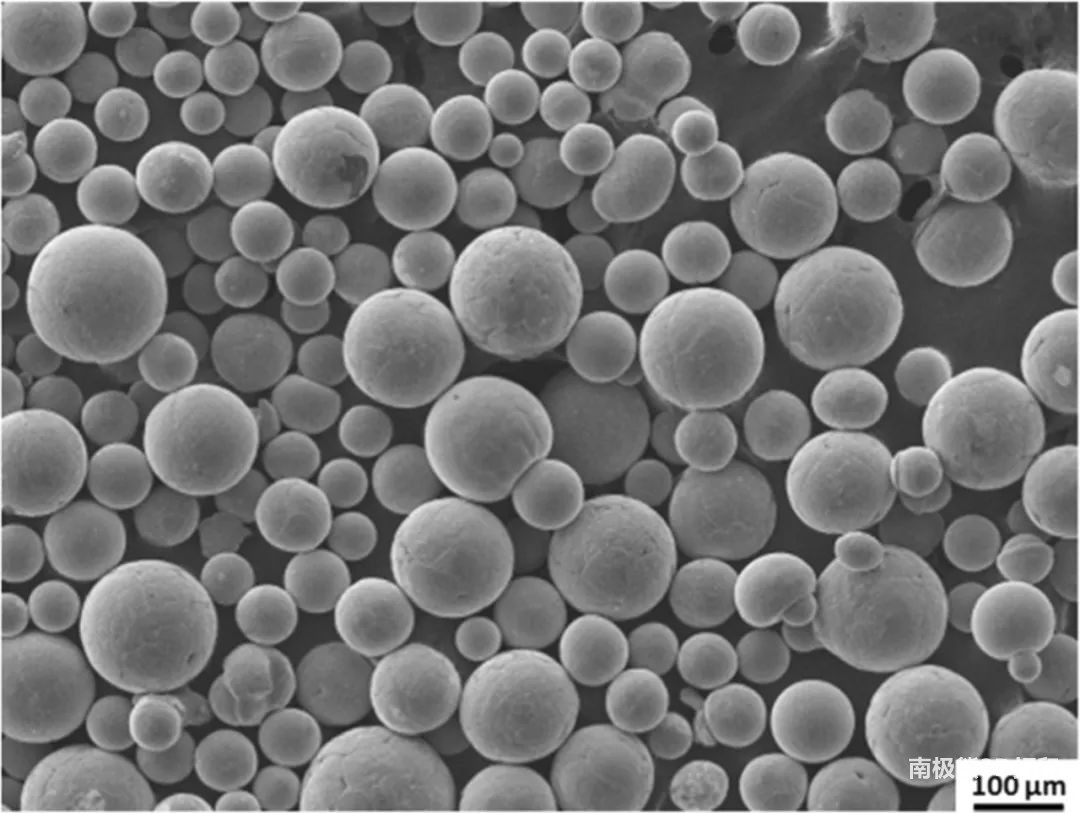

采用等離子體旋轉電極工藝(PREP)制備了Ti-45Al-7Nb-0.3W粉末(≤150 μm球形粉末)。上圖顯示了粉末的掃描電子顯微鏡(SEM)圖像。使用自制SEBM機器。制作了各尺寸20毫米的立方體樣品。
傳統的ti2alnb基合金的鑄造和鍛造工藝由于涉及多個階段，成本高且難度大。它在形狀成形方面也有局限性，因?yàn)檎痪Ш辖鹩休^差的成形性和偏析傾向。粉末冶金技術，如火花等離子燒結和熱等靜壓，已被用于生產鈦正交晶合金。然而，復雜幾何形狀零件的制造成本高且有限，機械性能有待提高。
傳統的焊接技術已成功地應用于鈦鋁合金的電子束或激光焊接，但金屬間化合物合金的熔焊連接仍具有挑戰性。tial基合金在焊接后出現了嚴重的冷裂紋。指出通過控制冷卻速度和焊后熱處理可以減輕裂紋。電子束焊接是連接鈦鋁合金的首選方法，但由于合金易發生冷裂，因此需要仔細控制焊接參數。
金屬間化合物，也稱為金屬間合金，是由兩種或三種金屬或金屬和非金屬的原子組成的固相，它們的晶體結構不同于那些組成元素。金屬間化合物早在公元前2500年就為人類所知。埃及人和安納托利亞人用銅和As的金屬間化合物作為涂層來加強金屬工具 (見上圖)。在20世紀50年代和60年代，金屬間化合物的結構和性能被廣泛研究，結果發現了許多有吸引力的性能。近年來，Cr供應的戰略性質引起了人們對金屬間化合物作為含Cr合金替代品的興趣。自20世紀70年代以來，全球范圍內的研究對我們對金屬間化合物及其合金的組織和性能的基本認識作出了廣泛的貢獻。
增材制造技術已廣泛應用于制造幾何復雜性高、功能性能強的金屬零件。激光粉末床熔合(L-PBF)，也被稱為選擇性激光熔化(SLM)，由于其能夠生產高質量的幾何形狀復雜的金屬部件，受到了學術界和工業界的廣泛關注。它利用聚焦激光束，根據cad數據分層選擇性地熔合金屬粉末。
另一種AM工藝——選擇性電子束熔煉(SEBM)已被用于制備鈦鋁基金屬間化合物。它使用電子束預熱粉末床至1000°C以上的能力已被證明是可行的，以生產無裂紋的γ-鋁化物零件。目前關于鋁鈦化合物的L-PBF的研究還很有限。由于鋁鈦化物易開裂，在AM過程中需要進行高溫預熱，以減小熱梯度，抑制裂紋的形成。
本文表明，生產無裂紋的tial基合金需要800°C的平臺預熱。在之前的研究中曾使用元素粉末“原位”制備Ti-22Al-25Nb合金。然而，該方法存在著微觀結構不均勻性和機械性能差的局限性。研究中，采用氣霧化Ti-22Al-25Nb粉末，在200°C平臺預熱下，采用L-PBF法制備Ti-22Al-25Nb塊體樣品。雖然報告了良好的室溫拉伸性能，但可以假設少量的o相將導致較差的高溫性能。因此，需要對復雜合金ti2alnb基合金的L-PBF過程進行更詳細的研究，以確定在原位熱處理過程中促進金屬間相的形成并獲得較高的機械性能的工藝參數。
與此同時，化學成分復雜、性能適宜于AM應用的鋁化鈦球形粉末的商業可行性有限。通常采用氣體或等離子體霧化方法制備AM的粉末。機械合金化(MA)和等離子體球化(PS)工藝可以作為制備成分均勻、成本降低的球形粉末的替代方法。將不規則形狀的機械合金粉末放入高溫等離子體射流中，使顆粒快速熔化和凝固。PS過程中，熔化的顆粒在表面張力作用下凝固成球形顆粒。到目前為止，機械合金化等離子體球化(MAPS)粉末在AM中的應用還很局限，尚未應用于鈦鋁合金。
本文研究了采用氣體霧化(GA)和MAPS粉末在高溫平臺上進行預熱的L-PBF工藝。采用Ti-22Al-22Nb-0.1Mo-0.3Hf-0.3Ta-1.5Zr-0.8Si-0.9Fe(at. %) MAPS 和Ti-24Al-25Nb-1Zr-1.4V-0.6Mo-0.3Si (at. %) GA球形粉末，研究了不同平臺預熱溫度下L-PBF工藝參數對樣品相對密度的影響。在L-PBF工藝中實現了原位熱處理，促進了o相的形成。研究了200℃~ 980℃的預熱溫度對MAPS和GA粉末的形貌和o相數量的影響。通過拉伸試驗和顯微硬度測量來評估合金在不同條件下的機械行為。
2. 實驗程序
2．1． 材料
采用電極感應氣體霧化(EIGA)制備的Ti-24Al-25Nb-1Zr-1.4V-0.6Mo-0.3Si (at. %) 合金GA粉，并由AMCpowder提供。粉體的粒徑范圍為14 ~ 52 μm，平均粒徑d50 = 29 μm。
采用MA和PS工藝制備正交晶合金粉末。在不銹鋼研磨介質的行星磨機上進行了初步實驗。將Ti、Al、Nb、Mo、Zr、Si、Hf、Ta(純度為99.9%)的混合元素粉末混合，得到Ti- 22al - 25nb -0.3Mo-0.2Hf-0.4Ta- 1zr -0.3Si (at.%)。采用美國UnionProcess公司生產的SD5實驗室磨粉機進行了粉末磨粉試驗。將初始元素粉末混合成合金成分，在270 rpm轉速和20:1球粉質量比的氬氣氣氛下，使用不銹鋼研磨介質研磨12 h。經MA處理后，用TEK-15體系(Tekna, Canada)對粉末進行PS處理。采用氬氦氣作為等離子體形成氣體。噴粉速度為15 g/min，等離子體炬功率為15 kW。合成的MAPS粉末組成為:Ti-16Al-22Nb-0.1Mo-0.3Hf-0.3Ta-1.5Zr-0.8Si-0.9Fe (at.%)，表明Al在PS后由于蒸發而部分丟失。應用于L-PBF工藝的MAPS粉的粒徑范圍為24 ~ 98 μm，平均粒徑d50 = 63 μm。
PS后粉末顆粒中元素分布的EDS圖如上圖所示。可以看出，PS處理后的化學均勻性明顯優于MA處理后的初始粉末。PS處理后，合金元素在顆粒中均勻分布。
2．2. 激光料層融合
樣品采用AconityMIDI (Aconity3D GmbH, Germany) L-PBF系統制備。該系統配備了波長為1070 nm、最大功率為1000 W的光纖激光器。激光束直徑設定為80 μm左右。制作了直徑為10mm、高度為10mm的圓柱形試樣和邊長為10mm的立方試樣，用于參數優化和微觀結構研究(圖1(a, b))。樣品是在ti - 6al - 4v基體上，鉬基平臺上制備的。鉬平臺感應預熱至設定溫度，并由平臺下的熱電偶連續控制溫度。在L-PBF工藝開始之前，鈦基板被導電加熱到設定的溫度。工藝室不斷充滿高純氬氣，以使室中的氧氣含量低于20ppm。構建過程結束后，將平臺和樣品以大約5°C/min的冷卻速率冷卻至室溫。
將體積能量密度(VED)(公式(1))作為一個變量來研究L-PBF工藝參數對相對密度的影響。MAPS粉的ve范圍為55 ~ 78 J/mm3, GA粉的ve范圍為34 ~ 78 J/mm3。MAPS粉的平臺預熱溫度(TPH)為200 ~ 900°C, GA粉的平臺預熱溫度為200~ 980°C。激光功率(P)，掃描速度(S)，孵化距離(HD)和層厚(L)的值用于制備從MAPS和GA粉末樣品在補充材料中給出。L-PBF過程采用5 ×5 mm2正方形棋盤掃描模式，旋轉角度為67°C。
拉伸試驗貼片長度為36 mm，規格長度為5 mm，寬度為6 mm(圖1(c, d))，在給定TPH條件下，該貼片的相對密度為最高。僅用GA粉制備拉伸片，以評價TPH對材料強度的影響。每個點測試三個樣本。
2．3. 描述
將制備好的樣品沿構建方向(BD)切割拋光，進行微觀結構表征。采用后向散射電子(BSE)模式的Mira 3 LMU(TESCAN)掃描電子顯微鏡(SEM)對其微觀結構進行了研究。用能譜儀(EDS)對樣品進行了局部化學分析。在TESCAN Mira 3 LMU掃描電鏡上進行電子背散射衍射(EBSD)，步長為0.5 μm，分析物相特征。
用Bruker D8 Advance x射線衍射儀(XRD) (Bruker, Germany)， Cu-Kα (λ =1.5418 Å)輻照，分析了粉末和制備樣品的相組成。
相對密度是用標準金相技術測量的，包括用光學顯微鏡(OM) Leica DMI5000(Leica, Germany)在50倍放大率下取拋光樣品的至少5個不同位置。然后使用ImageJ軟件將OM圖像從大塊材料中分離出孔隙。定義為塊狀材料的圖像的計算分?jǐn)?shù)作為相對密度值。同樣的原理被用于評價樣品中o相沉淀的體積分?jǐn)?shù)和厚度。
使用美國通用電氣公司的Phoenix Vtomex計算機斷層掃描系統對體素尺寸為10 μm的樣品進行x射線顯微斷層掃描分析(CT)。使用Avizo軟件將ct數據可視化，并評估樣品的孔隙度。
用惰性氣體熔化紅外法和LECO TC-500分析儀(LECO，美國)測量氧含量。
DSC采用德國Netzch (STA409)分析儀，升溫速率為10°C/min，最高溫度為1400°C。采用90% Ar +10% H2 (vol.)氣體對試樣進行氧化保護。
采用比勒VH1150型硬度試驗機，在500 g載荷下，靜置時間為10 s。在每個樣本的隨機位置至少進行5次測量。
拉伸試驗采用通用試驗機(Zwick/Roell Z100，德國)，拉伸應變?yōu)?.3 mm/min。在之前的測試中，拉伸片通過垂直于BD的電火花加工切割，以達到2毫米的厚度。拉伸方向垂直于BD，每個點用三個拉伸片來計算平均值。
部分試樣在拉伸試驗前進行熱處理，在950°C真空退火2 h，然后在爐內冷卻。
3.結果
3．1. 粉末特征
激光衍射法測定的GA粉粒度分布為:d10 = 14.6 μm, d50 =29.3 μm, d90 = 52.3 μm。顆粒呈球形和樹枝狀表面形貌(圖2(a))。GA顆粒截面(圖2(b))顯示了Ti和Al微偏析的等軸枝晶組織，與Ti- 22al - 25nb GA粉末[25]中的結果相似。從圖2(c)的XRD數據可以看出，GA粉的相組成為β/B2相，該相具有體心立方(BCC)晶格。這與Ti-22Al-25Nb GA粉末的結果一致。GA工藝典型的高冷卻速率使粉末中的β/B2相保持不變，而bcc相以外的第二相不會析出。
MAPS粉的粒徑分布為:d10 = 24.0 μm, d50 =63.3 μm, d90 = 98.5 μm。與GA粉末相似，MA和PS法制備的粉末表面呈現樹枝狀形貌(圖3(a))，截面呈現樹枝狀微觀結構(圖3(b))。一些MAPS顆粒的特征是存在內部孔隙和富鈮區(圖3(c))。化學不均勻性表明Nb在MA和PS過程中沒有完全溶解，可能導致L-PBF過程后的化學不均勻性。XRD結果(圖3(d))表明，MAPS粉末由β/B2相和BCC晶格組成，與GA粉末相似。PS過程的特點是快速熔化和高冷卻速率，從而保留了β/B2相。
MAPS粉的氧含量為0.720 wt.%， GA粉的氧含量為0.137wt.%。
隨著Fe和O的污染，Al的損失約為6 at. %，以及一些顆粒中存在未溶解的Nb，表明需要進一步優化MA和PS工藝，以獲得更均勻的化學分布和適當?shù)幕瘜W(xué)組成。
３．２． L-PBF工藝參數對相對密度的影響
圖4顯示了L-PBF工藝參數對使用MAPS(圖4(a))和GA(圖4(b))粉末制備樣品的相對密度的影響。兩種粉末,使用TPH energy = 200°C導致嚴重開裂的樣品。裂縫大多是水平(圖5 (a, b)),形成了由于熱應力高表明TPH energy = 200°C并不足以減少熱梯度L-PBF過程中。裂紋在試樣的整個高度(圖5(d))都存在，在某一特定區域沒有濃度。在TPH = 200°C的情況下，我們?cè)u(píng)估了來自MAPS粉末的開裂樣品的相對密度，而不考慮裂紋到孔隙的比例，結果如圖4(a)所示。將TPH提高到600℃，可以獲得無裂紋的樣品(圖5(C, e))。
在77.8 J/mm3VED和TPH = 700℃時，MAPS樣品的最高相對密度為99.3±0.1%。當TPH值增加到900℃時，相對密度降低，因?yàn)橄鄬?duì)尺寸較大的球形氣孔數量較多，說明TPH = 900℃導致熔體池過熱。使用GA粉導致總體相對密度更高(圖4(b))。大部分樣品的相對密度在99%以上。在TPH = 600和700℃下，分別在45.8和54.9 J/mm3 VED時獲得了99.9%以上的相對密度。當預熱溫度升高到980°C時，試樣的整體相對密度降低，可以認為是熔體池過熱的結果。從上述結果中得到的工藝圖如圖4(c, d)所示。對于MAPS粉，在TPH = 700°c時，兩組L-PBF參數組對應的相對密度> 99%。對于GA粉，三個參數集允許實現相對密度> 99.9%。
在TPH = 700°C條件下制備的相對密度≥99%的MAPS和GA粉末樣品進行ct研究。用于制備這些樣品的VED分別為77.8 J/mm3和45.8 J/mm3。根據ct結果(圖6)，兩種樣品的孔隙度均低于0.05%，分辨率約為10 μm。MAPS粉樣品的平均孔徑為30 μm, GA粉樣品的平均孔徑為25 μm。兩種情況下孔隙均以球形為主，說明這些孔隙是圈閉氣體形成的。氣體孔隙可能來自不同的來源，如封閉的保護氣體、熔融汽化或粉末顆粒內部的孔隙。
摘要
采用激光粉末床熔合(L-PBF)增材制造技術，在高溫平臺預熱下制備ti2alnb基合金樣品。機械合金化后等離子體球化得到的Ti-22Al-22Nb-0.1Mo-0.3Hf-0.3Ta-1.5Zr-0.8Si-0.9Fe (at. %)粉和Ti-24Al-25Nb-1Zr-1.4V-0.6Mo-0.3Si (at.%)氣體霧化(GA)粉末為原料。在600℃及以上的平臺預熱溫度下制備無裂紋樣品，而較低的預熱溫度會導致兩種粉末產生裂紋。機械合金化等離子體球化(MAPS)粉末的相對密度最高為99.3%±0.1%，而氣相霧化粉末的相對密度在99.9%±0.1%以上。
x射線衍射、掃描電鏡、電子背散射衍射分析表明，平臺預熱溫度對合金的組織和相組成有顯著影響。用差示掃描量熱法測定了相變溫度。在相對較低的預熱溫度下，發現了細小的B2/β胞狀組織，而使用600℃及以上的預熱溫度進行原位熱處理，形成金屬間化合物ti2alnb相。提高預熱溫度可以改善由MAPS粉末制備的樣品的化學均勻性。結果表明，MAPS粉末的顯微組織從完全B2/β到B + O, GA粉末的顯微組織從B2/β、B2 + O到完全O。當預熱溫度為700℃時，顯微硬度值最高，對應的o相體積分?jǐn)?shù)最高。預熱溫度為980°C時，試樣的抗拉強度最高。
鈦鋁合金被認為是最有前途的一類材料，用于汽車和航空航天高溫應用。早期開發的Ti3Al和tial基合金室溫延性差，限制了其應用。正交晶ti2alnb基(o相)合金是近年來發展起來的一種具有良好延展性的新一代鈦鋁合金。它們還以其先進的性能組合而聞名，如低密度、高強度、耐腐蝕和抗蠕變，以及工作溫度高達650-700°C。Ti-22Al-25Nb (.%)合金是目前研究最廣泛的正交晶合金之一。但為了提高其蠕變強度和抗氧化性能，需要添加Mo、Zr、Si等多種合金元素。
采用等離子體旋轉電極法(PREP)制備Ti-45Al-7Nb-0.3W粉末。
采用等離子體旋轉電極工藝(PREP)制備了Ti-45Al-7Nb-0.3W粉末(≤150 μm球形粉末)。上圖顯示了粉末的掃描電子顯微鏡(SEM)圖像。使用自制SEBM機器。制作了各尺寸20毫米的立方體樣品。
傳統的ti2alnb基合金的鑄造和鍛造工藝由于涉及多個階段，成本高且難度大。它在形狀成形方面也有局限性，因?yàn)檎痪Ш辖鹩休^差的成形性和偏析傾向。粉末冶金技術，如火花等離子燒結和熱等靜壓，已被用于生產鈦正交晶合金。然而，復雜幾何形狀零件的制造成本高且有限，機械性能有待提高。
傳統的焊接技術已成功地應用于鈦鋁合金的電子束或激光焊接，但金屬間化合物合金的熔焊連接仍具有挑戰性。tial基合金在焊接后出現了嚴重的冷裂紋。指出通過控制冷卻速度和焊后熱處理可以減輕裂紋。電子束焊接是連接鈦鋁合金的首選方法，但由于合金易發生冷裂，因此需要仔細控制焊接參數。
古埃及人使用銅和As涂層的金屬工具
金屬間化合物，也稱為金屬間合金，是由兩種或三種金屬或金屬和非金屬的原子組成的固相，它們的晶體結構不同于那些組成元素。金屬間化合物早在公元前2500年就為人類所知。埃及人和安納托利亞人用銅和As的金屬間化合物作為涂層來加強金屬工具 (見上圖)。在20世紀50年代和60年代，金屬間化合物的結構和性能被廣泛研究，結果發現了許多有吸引力的性能。近年來，Cr供應的戰略性質引起了人們對金屬間化合物作為含Cr合金替代品的興趣。自20世紀70年代以來，全球范圍內的研究對我們對金屬間化合物及其合金的組織和性能的基本認識作出了廣泛的貢獻。
增材制造技術已廣泛應用于制造幾何復雜性高、功能性能強的金屬零件。激光粉末床熔合(L-PBF)，也被稱為選擇性激光熔化(SLM)，由于其能夠生產高質量的幾何形狀復雜的金屬部件，受到了學術界和工業界的廣泛關注。它利用聚焦激光束，根據cad數據分層選擇性地熔合金屬粉末。
另一種AM工藝——選擇性電子束熔煉(SEBM)已被用于制備鈦鋁基金屬間化合物。它使用電子束預熱粉末床至1000°C以上的能力已被證明是可行的，以生產無裂紋的γ-鋁化物零件。目前關于鋁鈦化合物的L-PBF的研究還很有限。由于鋁鈦化物易開裂，在AM過程中需要進行高溫預熱，以減小熱梯度，抑制裂紋的形成。
本文表明，生產無裂紋的tial基合金需要800°C的平臺預熱。在之前的研究中曾使用元素粉末“原位”制備Ti-22Al-25Nb合金。然而，該方法存在著微觀結構不均勻性和機械性能差的局限性。研究中，采用氣霧化Ti-22Al-25Nb粉末，在200°C平臺預熱下，采用L-PBF法制備Ti-22Al-25Nb塊體樣品。雖然報告了良好的室溫拉伸性能，但可以假設少量的o相將導致較差的高溫性能。因此，需要對復雜合金ti2alnb基合金的L-PBF過程進行更詳細的研究，以確定在原位熱處理過程中促進金屬間相的形成并獲得較高的機械性能的工藝參數。
與此同時，化學成分復雜、性能適宜于AM應用的鋁化鈦球形粉末的商業可行性有限。通常采用氣體或等離子體霧化方法制備AM的粉末。機械合金化(MA)和等離子體球化(PS)工藝可以作為制備成分均勻、成本降低的球形粉末的替代方法。將不規則形狀的機械合金粉末放入高溫等離子體射流中，使顆粒快速熔化和凝固。PS過程中，熔化的顆粒在表面張力作用下凝固成球形顆粒。到目前為止，機械合金化等離子體球化(MAPS)粉末在AM中的應用還很局限，尚未應用于鈦鋁合金。
本文研究了采用氣體霧化(GA)和MAPS粉末在高溫平臺上進行預熱的L-PBF工藝。采用Ti-22Al-22Nb-0.1Mo-0.3Hf-0.3Ta-1.5Zr-0.8Si-0.9Fe(at. %) MAPS 和Ti-24Al-25Nb-1Zr-1.4V-0.6Mo-0.3Si (at. %) GA球形粉末，研究了不同平臺預熱溫度下L-PBF工藝參數對樣品相對密度的影響。在L-PBF工藝中實現了原位熱處理，促進了o相的形成。研究了200℃~ 980℃的預熱溫度對MAPS和GA粉末的形貌和o相數量的影響。通過拉伸試驗和顯微硬度測量來評估合金在不同條件下的機械行為。
2. 實驗程序
2．1． 材料
采用電極感應氣體霧化(EIGA)制備的Ti-24Al-25Nb-1Zr-1.4V-0.6Mo-0.3Si (at. %) 合金GA粉，并由AMCpowder提供。粉體的粒徑范圍為14 ~ 52 μm，平均粒徑d50 = 29 μm。
采用MA和PS工藝制備正交晶合金粉末。在不銹鋼研磨介質的行星磨機上進行了初步實驗。將Ti、Al、Nb、Mo、Zr、Si、Hf、Ta(純度為99.9%)的混合元素粉末混合，得到Ti- 22al - 25nb -0.3Mo-0.2Hf-0.4Ta- 1zr -0.3Si (at.%)。采用美國UnionProcess公司生產的SD5實驗室磨粉機進行了粉末磨粉試驗。將初始元素粉末混合成合金成分，在270 rpm轉速和20:1球粉質量比的氬氣氣氛下，使用不銹鋼研磨介質研磨12 h。經MA處理后，用TEK-15體系(Tekna, Canada)對粉末進行PS處理。采用氬氦氣作為等離子體形成氣體。噴粉速度為15 g/min，等離子體炬功率為15 kW。合成的MAPS粉末組成為:Ti-16Al-22Nb-0.1Mo-0.3Hf-0.3Ta-1.5Zr-0.8Si-0.9Fe (at.%)，表明Al在PS后由于蒸發而部分丟失。應用于L-PBF工藝的MAPS粉的粒徑范圍為24 ~ 98 μm，平均粒徑d50 = 63 μm。

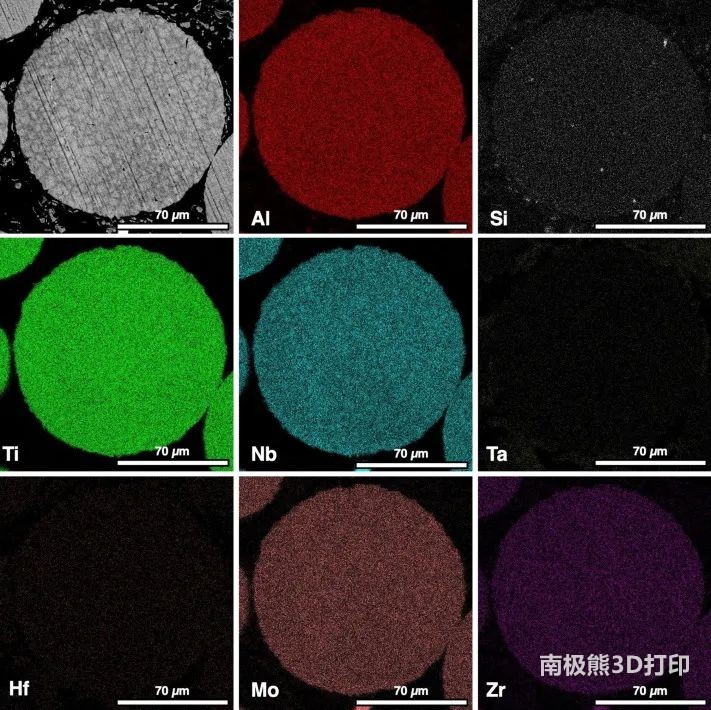

粉末經過PS和元素分布后的顆粒拋光截面的BSE-SEM圖像。
PS后粉末顆粒中元素分布的EDS圖如上圖所示。可以看出，PS處理后的化學均勻性明顯優于MA處理后的初始粉末。PS處理后，合金元素在顆粒中均勻分布。
2．2. 激光料層融合
樣品采用AconityMIDI (Aconity3D GmbH, Germany) L-PBF系統制備。該系統配備了波長為1070 nm、最大功率為1000 W的光纖激光器。激光束直徑設定為80 μm左右。制作了直徑為10mm、高度為10mm的圓柱形試樣和邊長為10mm的立方試樣，用于參數優化和微觀結構研究(圖1(a, b))。樣品是在ti - 6al - 4v基體上，鉬基平臺上制備的。鉬平臺感應預熱至設定溫度，并由平臺下的熱電偶連續控制溫度。在L-PBF工藝開始之前，鈦基板被導電加熱到設定的溫度。工藝室不斷充滿高純氬氣，以使室中的氧氣含量低于20ppm。構建過程結束后，將平臺和樣品以大約5°C/min的冷卻速率冷卻至室溫。

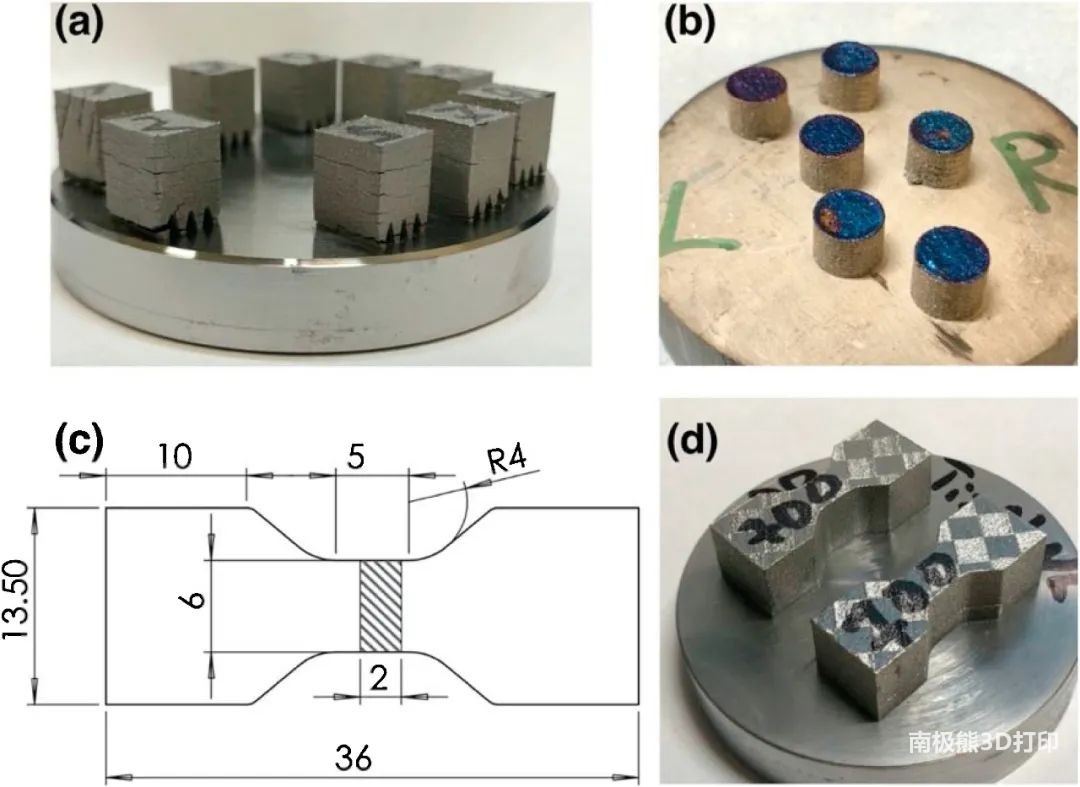

圖1 在TPH = 200°C時，L-PBF制備的GA粉表面出現水平裂紋，而在TPH = 700°C時制備的MAPS粉表面出現水平裂紋;(c)拉伸貼片尺寸(毫米)及預制預制件的照片。
將體積能量密度(VED)(公式(1))作為一個變量來研究L-PBF工藝參數對相對密度的影響。MAPS粉的ve范圍為55 ~ 78 J/mm3, GA粉的ve范圍為34 ~ 78 J/mm3。MAPS粉的平臺預熱溫度(TPH)為200 ~ 900°C, GA粉的平臺預熱溫度為200~ 980°C。激光功率(P)，掃描速度(S)，孵化距離(HD)和層厚(L)的值用于制備從MAPS和GA粉末樣品在補充材料中給出。L-PBF過程采用5 ×5 mm2正方形棋盤掃描模式，旋轉角度為67°C。
拉伸試驗貼片長度為36 mm，規格長度為5 mm，寬度為6 mm(圖1(c, d))，在給定TPH條件下，該貼片的相對密度為最高。僅用GA粉制備拉伸片，以評價TPH對材料強度的影響。每個點測試三個樣本。
2．3. 描述
將制備好的樣品沿構建方向(BD)切割拋光，進行微觀結構表征。采用后向散射電子(BSE)模式的Mira 3 LMU(TESCAN)掃描電子顯微鏡(SEM)對其微觀結構進行了研究。用能譜儀(EDS)對樣品進行了局部化學分析。在TESCAN Mira 3 LMU掃描電鏡上進行電子背散射衍射(EBSD)，步長為0.5 μm，分析物相特征。
用Bruker D8 Advance x射線衍射儀(XRD) (Bruker, Germany)， Cu-Kα (λ =1.5418 Å)輻照，分析了粉末和制備樣品的相組成。
相對密度是用標準金相技術測量的，包括用光學顯微鏡(OM) Leica DMI5000(Leica, Germany)在50倍放大率下取拋光樣品的至少5個不同位置。然后使用ImageJ軟件將OM圖像從大塊材料中分離出孔隙。定義為塊狀材料的圖像的計算分?jǐn)?shù)作為相對密度值。同樣的原理被用于評價樣品中o相沉淀的體積分?jǐn)?shù)和厚度。
使用美國通用電氣公司的Phoenix Vtomex計算機斷層掃描系統對體素尺寸為10 μm的樣品進行x射線顯微斷層掃描分析(CT)。使用Avizo軟件將ct數據可視化，并評估樣品的孔隙度。
用惰性氣體熔化紅外法和LECO TC-500分析儀(LECO，美國)測量氧含量。
DSC采用德國Netzch (STA409)分析儀，升溫速率為10°C/min，最高溫度為1400°C。采用90% Ar +10% H2 (vol.)氣體對試樣進行氧化保護。
采用比勒VH1150型硬度試驗機，在500 g載荷下，靜置時間為10 s。在每個樣本的隨機位置至少進行5次測量。
拉伸試驗采用通用試驗機(Zwick/Roell Z100，德國)，拉伸應變?yōu)?.3 mm/min。在之前的測試中，拉伸片通過垂直于BD的電火花加工切割，以達到2毫米的厚度。拉伸方向垂直于BD，每個點用三個拉伸片來計算平均值。
部分試樣在拉伸試驗前進行熱處理，在950°C真空退火2 h，然后在爐內冷卻。
3.結果
3．1. 粉末特征
激光衍射法測定的GA粉粒度分布為:d10 = 14.6 μm, d50 =29.3 μm, d90 = 52.3 μm。顆粒呈球形和樹枝狀表面形貌(圖2(a))。GA顆粒截面(圖2(b))顯示了Ti和Al微偏析的等軸枝晶組織，與Ti- 22al - 25nb GA粉末[25]中的結果相似。從圖2(c)的XRD數據可以看出，GA粉的相組成為β/B2相，該相具有體心立方(BCC)晶格。這與Ti-22Al-25Nb GA粉末的結果一致。GA工藝典型的高冷卻速率使粉末中的β/B2相保持不變，而bcc相以外的第二相不會析出。

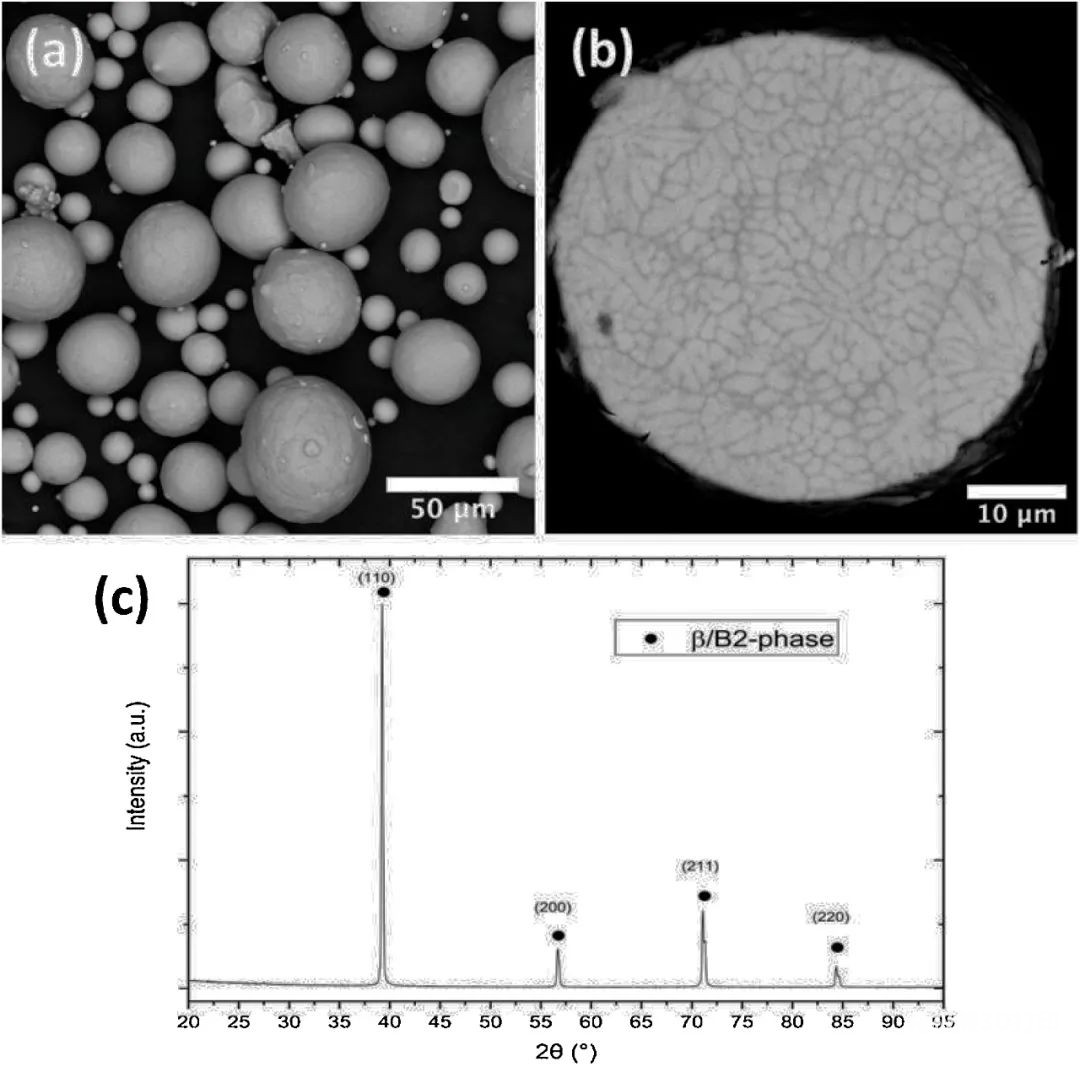

圖2 Ti-24Al-25Nb-1Zr-1.4V-0.6Mo-0.3Si (at.%) GA粉:(a)表面形貌和具有樹枝狀結構的顆粒截面。粉末的XRD圖顯示了β/B2固溶相峰。
MAPS粉的粒徑分布為:d10 = 24.0 μm, d50 =63.3 μm, d90 = 98.5 μm。與GA粉末相似，MA和PS法制備的粉末表面呈現樹枝狀形貌(圖3(a))，截面呈現樹枝狀微觀結構(圖3(b))。一些MAPS顆粒的特征是存在內部孔隙和富鈮區(圖3(c))。化學不均勻性表明Nb在MA和PS過程中沒有完全溶解，可能導致L-PBF過程后的化學不均勻性。XRD結果(圖3(d))表明，MAPS粉末由β/B2相和BCC晶格組成，與GA粉末相似。PS過程的特點是快速熔化和高冷卻速率，從而保留了β/B2相。

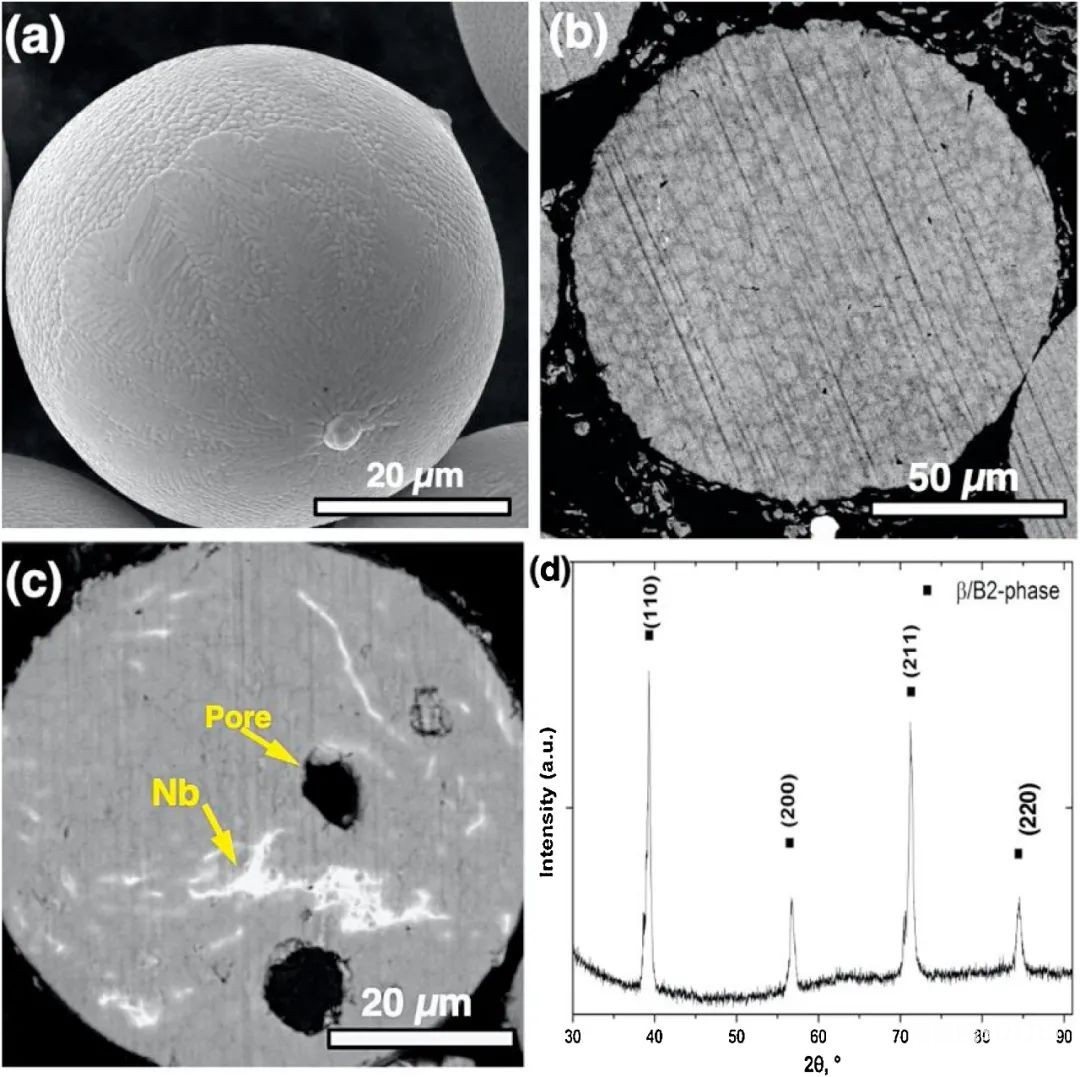

圖3 Ti-16Al-22Nb-0.1Mo-0.3Hf-0.3Ta-1.5Zr-0.8Si-0.9Fe (at.%) MAPS粉末:(a)表面形貌，(b)具有樹枝狀結構的顆粒截面，(c)具有內部缺陷的顆粒截面。粉末的XRD圖顯示β/B2固溶相峰。
MAPS粉的氧含量為0.720 wt.%， GA粉的氧含量為0.137wt.%。
隨著Fe和O的污染，Al的損失約為6 at. %，以及一些顆粒中存在未溶解的Nb，表明需要進一步優化MA和PS工藝，以獲得更均勻的化學分布和適當?shù)幕瘜W(xué)組成。
３．２． L-PBF工藝參數對相對密度的影響
圖4顯示了L-PBF工藝參數對使用MAPS(圖4(a))和GA(圖4(b))粉末制備樣品的相對密度的影響。兩種粉末,使用TPH energy = 200°C導致嚴重開裂的樣品。裂縫大多是水平(圖5 (a, b)),形成了由于熱應力高表明TPH energy = 200°C并不足以減少熱梯度L-PBF過程中。裂紋在試樣的整個高度(圖5(d))都存在，在某一特定區域沒有濃度。在TPH = 200°C的情況下，我們?cè)u(píng)估了來自MAPS粉末的開裂樣品的相對密度，而不考慮裂紋到孔隙的比例，結果如圖4(a)所示。將TPH提高到600℃，可以獲得無裂紋的樣品(圖5(C, e))。

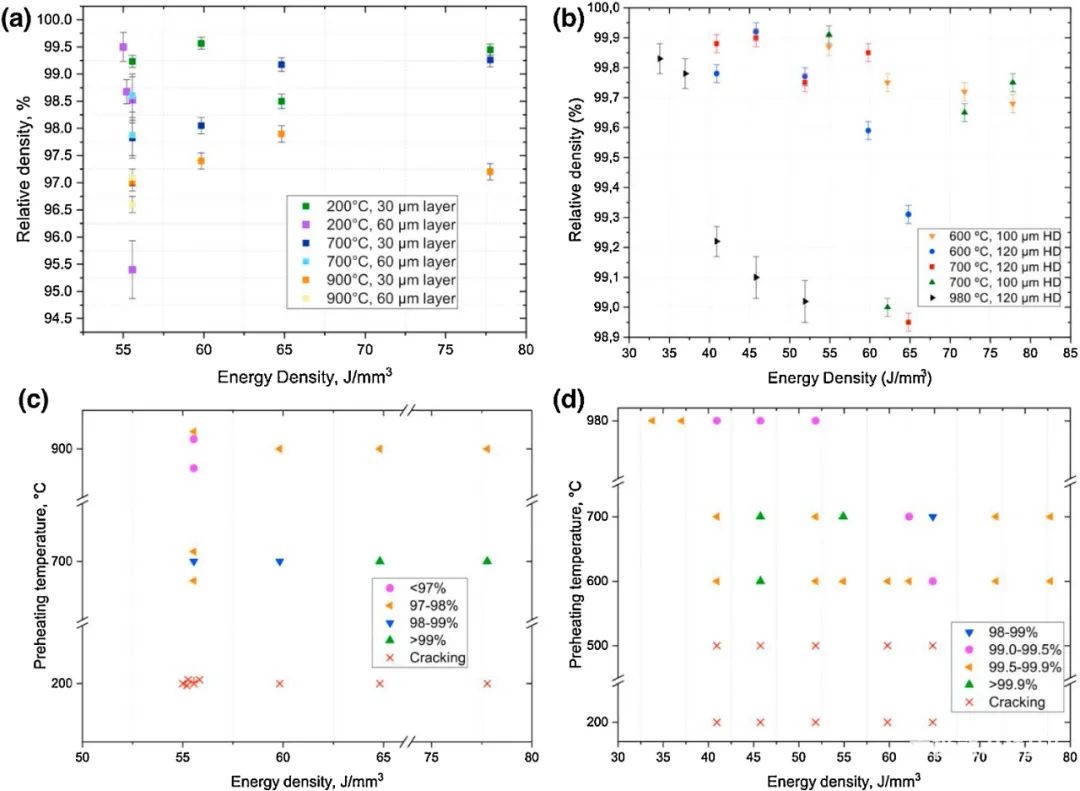

圖4 L-PBF工藝參數對(a) MAPS和 GA粉末制備樣品相對密度的影響，以及 MAPS和 GA粉末制備樣品平臺預熱溫度和體積能量密度的工藝圖。

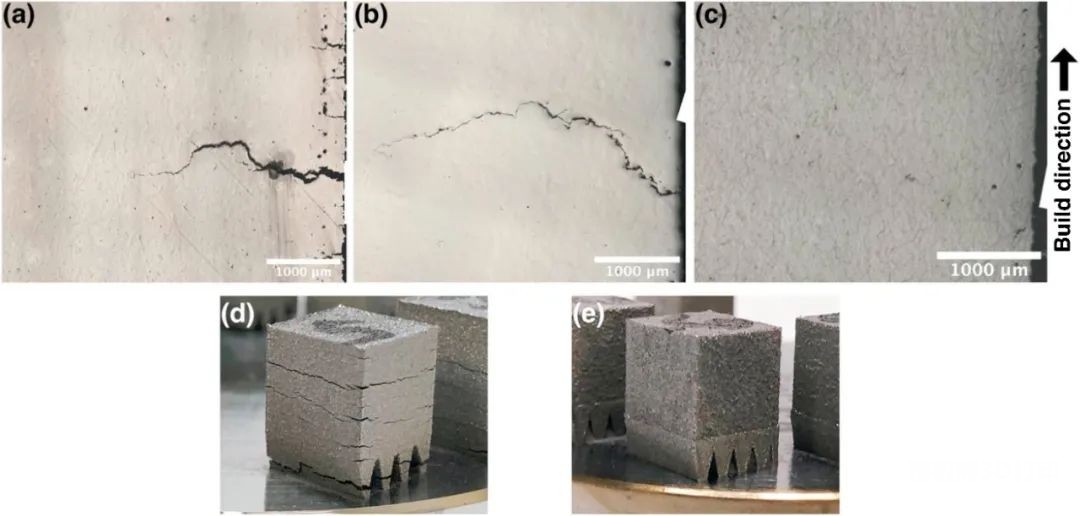

圖5 由GA粉末制備的樣品的截面顯示，在 TPH = 200°C， (b) TPH =
500°C時表面出現裂紋，而在(C) TPH = 600°C時表面無裂紋。在 TPH = 200°C和 TPH =
600°C時生產的立方體樣品的照片。
在77.8 J/mm3VED和TPH = 700℃時，MAPS樣品的最高相對密度為99.3±0.1%。當TPH值增加到900℃時，相對密度降低，因?yàn)橄鄬?duì)尺寸較大的球形氣孔數量較多，說明TPH = 900℃導致熔體池過熱。使用GA粉導致總體相對密度更高(圖4(b))。大部分樣品的相對密度在99%以上。在TPH = 600和700℃下，分別在45.8和54.9 J/mm3 VED時獲得了99.9%以上的相對密度。當預熱溫度升高到980°C時，試樣的整體相對密度降低，可以認為是熔體池過熱的結果。從上述結果中得到的工藝圖如圖4(c, d)所示。對于MAPS粉，在TPH = 700°c時，兩組L-PBF參數組對應的相對密度> 99%。對于GA粉，三個參數集允許實現相對密度> 99.9%。
在TPH = 700°C條件下制備的相對密度≥99%的MAPS和GA粉末樣品進行ct研究。用于制備這些樣品的VED分別為77.8 J/mm3和45.8 J/mm3。根據ct結果(圖6)，兩種樣品的孔隙度均低于0.05%，分辨率約為10 μm。MAPS粉樣品的平均孔徑為30 μm, GA粉樣品的平均孔徑為25 μm。兩種情況下孔隙均以球形為主，說明這些孔隙是圈閉氣體形成的。氣體孔隙可能來自不同的來源，如封閉的保護氣體、熔融汽化或粉末顆粒內部的孔隙。

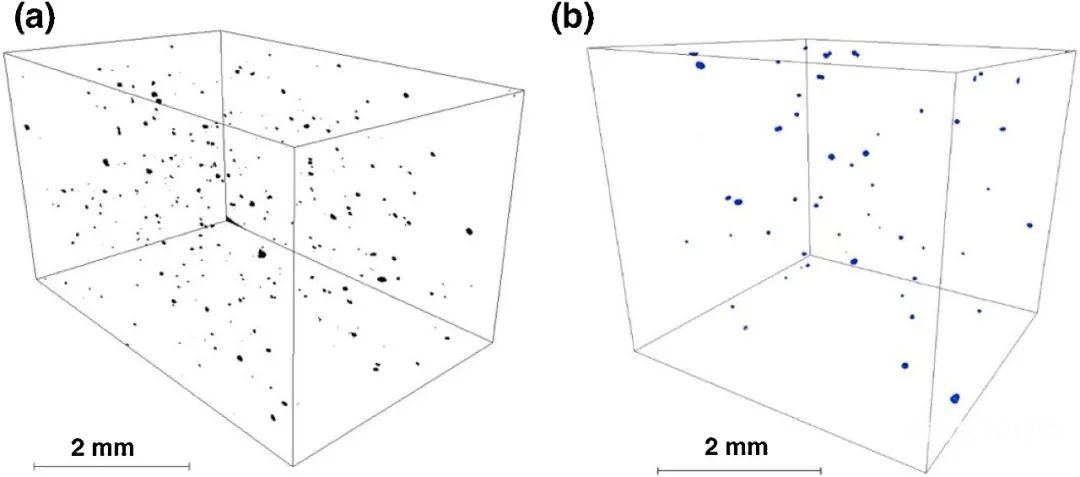

圖6 (a)在77.8 J/mm3 VED, TPH = 700℃時制備的MAPS粉末和在45.8 J/mm3, TPH = 700℃時制備的GA粉末的孔隙體積的層析重建。
