微生物的可控和生物相容性生物3D打印技術：基礎、環境應用和挑戰
時間：2023-11-22 09:09 來源：GK綠鑰生物科技 作者：admin 閱讀：次

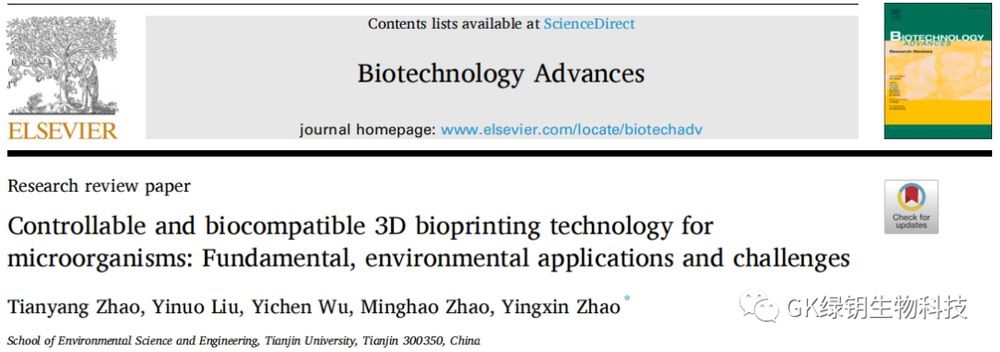

天津大學環境科學與工程學院趙迎新副教授團隊在《Biotechnology Advances》期刊發表綜述“Controllable and
biocompatible 3D bioprinting technology for microorganisms: Fundamental,
environmental applications and
challenges”文章簡要介紹了微生物3D打印的原理和環境應用，系統總結了微生物3D打印的潛在方法和可行性，描述了結合3D打印性和微生物親和力的生物墨水的優化選擇，分析了微生物3D打印在環境領域的應用與發展。
生物3D打印是一種新的3D制造技術，可用于精確分布和負載微生物，形成具有多種復雜功能的微生物活性材料。本文系統分析了生物3D打印的基本技術原理、生物墨水材料及其在環境領域的應用，并提出了生物3D打印在環境領域的挑戰和未來展望。結合目前微生物增強技術在環境領域的發展，生物3D打印將發展成為多功能微生物的使能平臺，并促進對原位定向反應的更大控制。
由于細菌對環境具有很強的適應性以及多樣化的代謝活動，可以在各種惡劣的環境中茁壯成長。各種細菌在特定環境中可以形成穩定的菌落結構。然而，微生物在環境生存中也面臨著許多挑戰。例如，懸浮微生物的損失、各種不利因素的影響、環境溫度的變化等，都會導致生物處理效率下降甚至系統崩潰。在極端情況下，如何保護和回收微生物已成為微生物領域中一個重要的解決難題。水凝膠包埋可以通過使得微生物能維持礦化的優勢物種，并使細菌對環境壓力源脫敏。最常見的水凝膠包埋技術是微球包埋。微球包埋的特點在于比表面積大、反應效率高等。然而，該技術難以適應水處理中惡劣的條件，無法以可靠或可重復的方式生產定制的材料結構。生物3D打印作為一種增材制造工藝，也被公認為是一種新型制造，生物3D打印技術為解決上述問題提供了新的可能性。基于微球包埋技術以及其他領域的生物3D打印原理，進一步發展為微生物的生物3D打印是可行的。利用新興的生物3D打印技術嵌入細菌，創造具有可控3D形狀、微觀結構和動態代謝反應的“活體材料”。
基于生物3D打印的優勢，作者從四個方面分析了生物3D打印在微生物3D打印方面的可行性，包括：①微生物3D打印潛在技術及其可行性的系統分析;②優化可打印性和微生物親和力相結合的生物墨水選擇;③微生物3D打印在環境領域的應用;④以及微生物3D打印的挑戰。旨在為未來適應環境修復的生物3D打印技術研究提供指導和思路。
首先，作者進行了微生物3D打印的潛在技術及可行性分析。作者列舉了三種生物3D打印方式進行說明；
作者對圖1三種打印技術分別做了相關分析：基于激光的3D生物打印技術（LBB）是能夠做到精確定位打印的，這種打印方式存在很多的優點：它能夠以高分辨率（< 10 μm）定位小至幾百微升的細胞懸液，從而可以打印高細胞密度的生物材料（高達1×108cells/mL）和具有中等粘度（<300 mPa/s）的水凝膠前體。此外，無噴嘴、非接觸式工藝、高活性（95%）和高分辨率細胞打印、墨滴控制和精確輸送的特點使該工藝有望應用。同時也存在有一定的缺點，例如LBB所需的感光高分子材料價格昂貴，單次打印的材料利用率不如噴嘴打印高，表明其在控制成本方面競爭力不強。
基于噴墨的3D生物打印（IBB）也是組織工程中經常使用的一種生物打印方法。IBB最重要的優勢之一是其相對較高的打印分辨率（30–100 μm），這種打印方法具有較好的可操作性和一定的梯度打印能力。同時，IBB具有極高的打印速度（約1-10,000滴/秒，與普通字符噴墨打印機相似）。但由于微流控原理的局限性，應用于IBB技術的生物墨水需要極低的粘度（3–12 mPa/s）和細胞濃度（106cells/ml），以及打印結構的連續性和強度差的問題，從而阻止了具有特定三維結構的更復雜樣品的構建，除上述缺點外，造成這種情況的主要原因是該技術對微生物造成的嚴重?zé)釗p傷或機械損傷。
基于擠出的生物3D打印（EBB）因其獨特的梯度打印能力和廣泛的生物材料相容性而成為最有前途和應用最廣泛的生物打印技術。其優勢在于通過多通道擠出結構實現的梯度打印能力，利用多通道打印能力，擠出式生物打印還可以同時實現對多細胞成分和多材料成分的精確控制，以構建微生物群體感應的雙網絡結構，EBB具有良好的材料相容性和生物相容性，高度靈活的打印參數范圍，極高濃度的打印單元也是EBB技術的一個明顯優勢。然而，打印精度受噴嘴（>100 μm）的影響很大，生物墨水在通過噴嘴擠出過程中的受到剪切效應，細胞存活率低于其他方法。
隨后作者結合3D打印性和微生物親和力優化生物墨水的選擇進行相關研究。各種類型的生物墨水已被證明在打印組織工程細胞時有利于生物活性。因此，對于生命力旺盛、繁殖能力強的微生物，天然和合成高分子水凝膠等組織工程中常用的生物墨水非常適合微生物的生物打印。作者先后總結了天然水凝膠中的殼聚糖、海藻酸鈉、透明質酸、膠原蛋白、明膠、絲蛋白、合成聚合物水凝膠、聚丙烯酸、聚乙烯醇等水凝膠做了優缺點的相關介紹和在3D生物打印中的應用。
作者提出了關于多網絡水凝膠的相關研究。單一成分水凝膠的關鍵問題是，單一結構通常不能同時具有3D打印過程所需的物理化學性質和封裝生物體所需的生化性質，這通常是相互排斥的。為了解決這個問題，已經研究了幾種具有代表性的方法，例如雙網絡，大分子微球復合材料，滑環和納米復合材料，以改善凝膠的機械性能，同時確保良好的生物適應性。在這些材料中，雙網絡（DN）水凝膠是當前研究的重要熱點和趨勢。
作者還做了生物3D打印技術在環境領域的應用與展望。詳細地從有效去除難降解有機污染物、微生物電化學、用于制造生物膜材料的模具、生物催化劑制備、生物4D打印等幾個方面說明了生物3D打印技術在該領域的應用。同時也列舉了以上相關領域應用的相關打印技術和生物墨水，對相關參數也列舉了一些表格，詳細數據請查閱原文。
最后，作者指出隨著微生物技術在環境領域的快速發展和3D打印技術的不斷發展，生物3D打印技術已成為一種新興的、有前途的技術。然而，由于該技術仍處于探索階段，因此存在一些重要的挑戰。例如本綜述中提到在生物墨水的優化與創新、促進工程菌的廣泛應用、 4D打印的研究與開發等等。
總結：生物3D打印技術通過開發適合不同微生物生存和繁殖的生物墨水基質，使多種微生物在同一打印體中共存。具有任意復雜形狀的多材料3D打印技術，加上微生物代謝反應的多樣性，使得以可控的方式制造具有前所未有的功能的細菌生物材料成為可能。生物3D打印已成功應用于有機污染物去除、微生物電極、生物膜制造和生物催化劑制備。特定生物墨水的選擇和優化，工程細菌應用的進一步發展以及具有時間維度的4D打印技術的開發，使生物3D打印具有廣闊的應用前景。
文章來源：https://doi.org/10.1016/j.biotechadv.2023.108243
生物3D打印是一種新的3D制造技術，可用于精確分布和負載微生物，形成具有多種復雜功能的微生物活性材料。本文系統分析了生物3D打印的基本技術原理、生物墨水材料及其在環境領域的應用，并提出了生物3D打印在環境領域的挑戰和未來展望。結合目前微生物增強技術在環境領域的發展，生物3D打印將發展成為多功能微生物的使能平臺，并促進對原位定向反應的更大控制。
由于細菌對環境具有很強的適應性以及多樣化的代謝活動，可以在各種惡劣的環境中茁壯成長。各種細菌在特定環境中可以形成穩定的菌落結構。然而，微生物在環境生存中也面臨著許多挑戰。例如，懸浮微生物的損失、各種不利因素的影響、環境溫度的變化等，都會導致生物處理效率下降甚至系統崩潰。在極端情況下，如何保護和回收微生物已成為微生物領域中一個重要的解決難題。水凝膠包埋可以通過使得微生物能維持礦化的優勢物種，并使細菌對環境壓力源脫敏。最常見的水凝膠包埋技術是微球包埋。微球包埋的特點在于比表面積大、反應效率高等。然而，該技術難以適應水處理中惡劣的條件，無法以可靠或可重復的方式生產定制的材料結構。生物3D打印作為一種增材制造工藝，也被公認為是一種新型制造，生物3D打印技術為解決上述問題提供了新的可能性。基于微球包埋技術以及其他領域的生物3D打印原理，進一步發展為微生物的生物3D打印是可行的。利用新興的生物3D打印技術嵌入細菌，創造具有可控3D形狀、微觀結構和動態代謝反應的“活體材料”。
基于生物3D打印的優勢，作者從四個方面分析了生物3D打印在微生物3D打印方面的可行性，包括：①微生物3D打印潛在技術及其可行性的系統分析;②優化可打印性和微生物親和力相結合的生物墨水選擇;③微生物3D打印在環境領域的應用;④以及微生物3D打印的挑戰。旨在為未來適應環境修復的生物3D打印技術研究提供指導和思路。
首先，作者進行了微生物3D打印的潛在技術及可行性分析。作者列舉了三種生物3D打印方式進行說明；

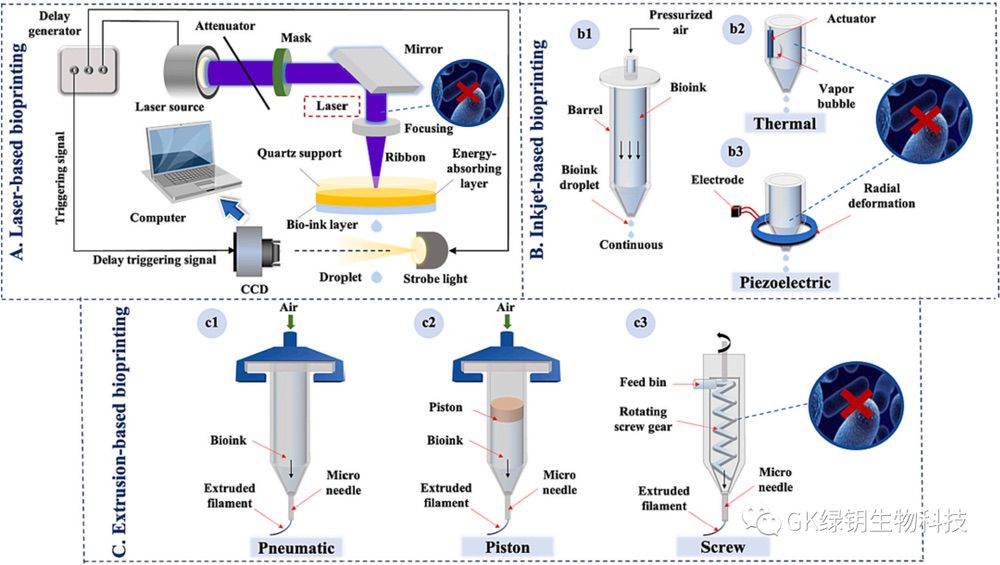

圖1 三種3D生物打印技術示意圖：（a） 激光式生物打印;（b）噴墨式生物打印;（c）擠出式生物打印
作者對圖1三種打印技術分別做了相關分析：基于激光的3D生物打印技術（LBB）是能夠做到精確定位打印的，這種打印方式存在很多的優點：它能夠以高分辨率（< 10 μm）定位小至幾百微升的細胞懸液，從而可以打印高細胞密度的生物材料（高達1×108cells/mL）和具有中等粘度（<300 mPa/s）的水凝膠前體。此外，無噴嘴、非接觸式工藝、高活性（95%）和高分辨率細胞打印、墨滴控制和精確輸送的特點使該工藝有望應用。同時也存在有一定的缺點，例如LBB所需的感光高分子材料價格昂貴，單次打印的材料利用率不如噴嘴打印高，表明其在控制成本方面競爭力不強。
基于噴墨的3D生物打印（IBB）也是組織工程中經常使用的一種生物打印方法。IBB最重要的優勢之一是其相對較高的打印分辨率（30–100 μm），這種打印方法具有較好的可操作性和一定的梯度打印能力。同時，IBB具有極高的打印速度（約1-10,000滴/秒，與普通字符噴墨打印機相似）。但由于微流控原理的局限性，應用于IBB技術的生物墨水需要極低的粘度（3–12 mPa/s）和細胞濃度（106cells/ml），以及打印結構的連續性和強度差的問題，從而阻止了具有特定三維結構的更復雜樣品的構建，除上述缺點外，造成這種情況的主要原因是該技術對微生物造成的嚴重?zé)釗p傷或機械損傷。
基于擠出的生物3D打印（EBB）因其獨特的梯度打印能力和廣泛的生物材料相容性而成為最有前途和應用最廣泛的生物打印技術。其優勢在于通過多通道擠出結構實現的梯度打印能力，利用多通道打印能力，擠出式生物打印還可以同時實現對多細胞成分和多材料成分的精確控制，以構建微生物群體感應的雙網絡結構，EBB具有良好的材料相容性和生物相容性，高度靈活的打印參數范圍，極高濃度的打印單元也是EBB技術的一個明顯優勢。然而，打印精度受噴嘴（>100 μm）的影響很大，生物墨水在通過噴嘴擠出過程中的受到剪切效應，細胞存活率低于其他方法。
隨后作者結合3D打印性和微生物親和力優化生物墨水的選擇進行相關研究。各種類型的生物墨水已被證明在打印組織工程細胞時有利于生物活性。因此，對于生命力旺盛、繁殖能力強的微生物，天然和合成高分子水凝膠等組織工程中常用的生物墨水非常適合微生物的生物打印。作者先后總結了天然水凝膠中的殼聚糖、海藻酸鈉、透明質酸、膠原蛋白、明膠、絲蛋白、合成聚合物水凝膠、聚丙烯酸、聚乙烯醇等水凝膠做了優缺點的相關介紹和在3D生物打印中的應用。

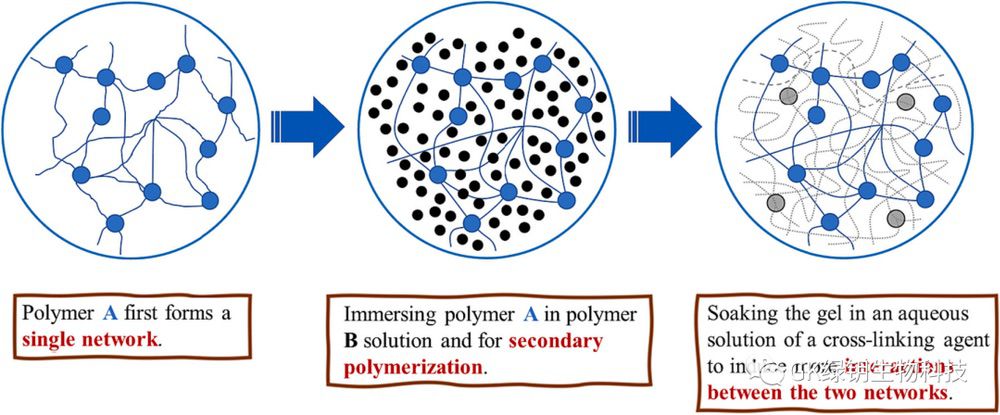

圖2 雙網絡的形成機理
作者提出了關于多網絡水凝膠的相關研究。單一成分水凝膠的關鍵問題是，單一結構通常不能同時具有3D打印過程所需的物理化學性質和封裝生物體所需的生化性質，這通常是相互排斥的。為了解決這個問題，已經研究了幾種具有代表性的方法，例如雙網絡，大分子微球復合材料，滑環和納米復合材料，以改善凝膠的機械性能，同時確保良好的生物適應性。在這些材料中，雙網絡（DN）水凝膠是當前研究的重要熱點和趨勢。

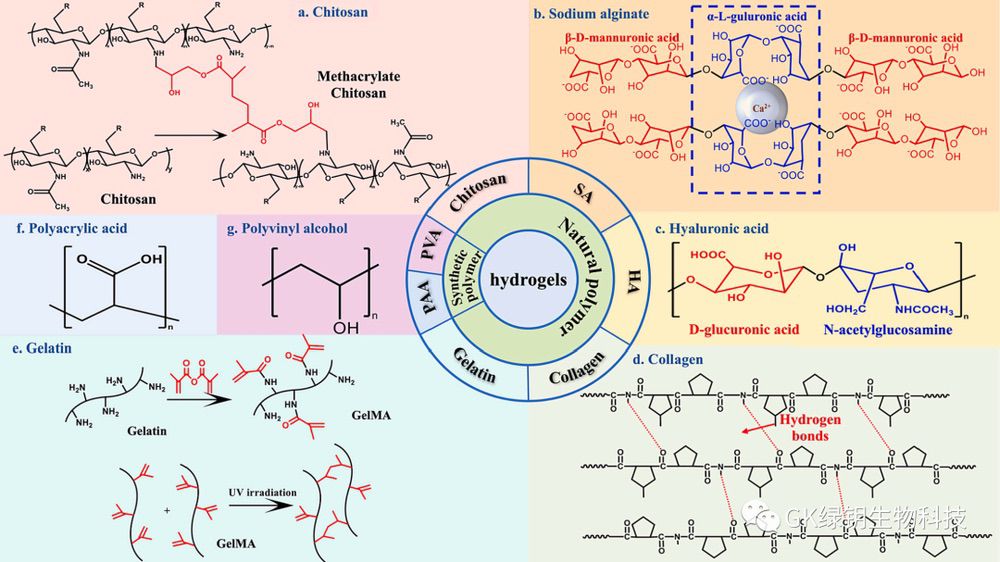

圖3 常見生物墨水的結構（a）殼聚糖;（b）海藻酸鈉;（c）透明質酸;（d）膠原蛋白;（e）明膠;（f）聚丙烯酸;（g）聚乙烯醇

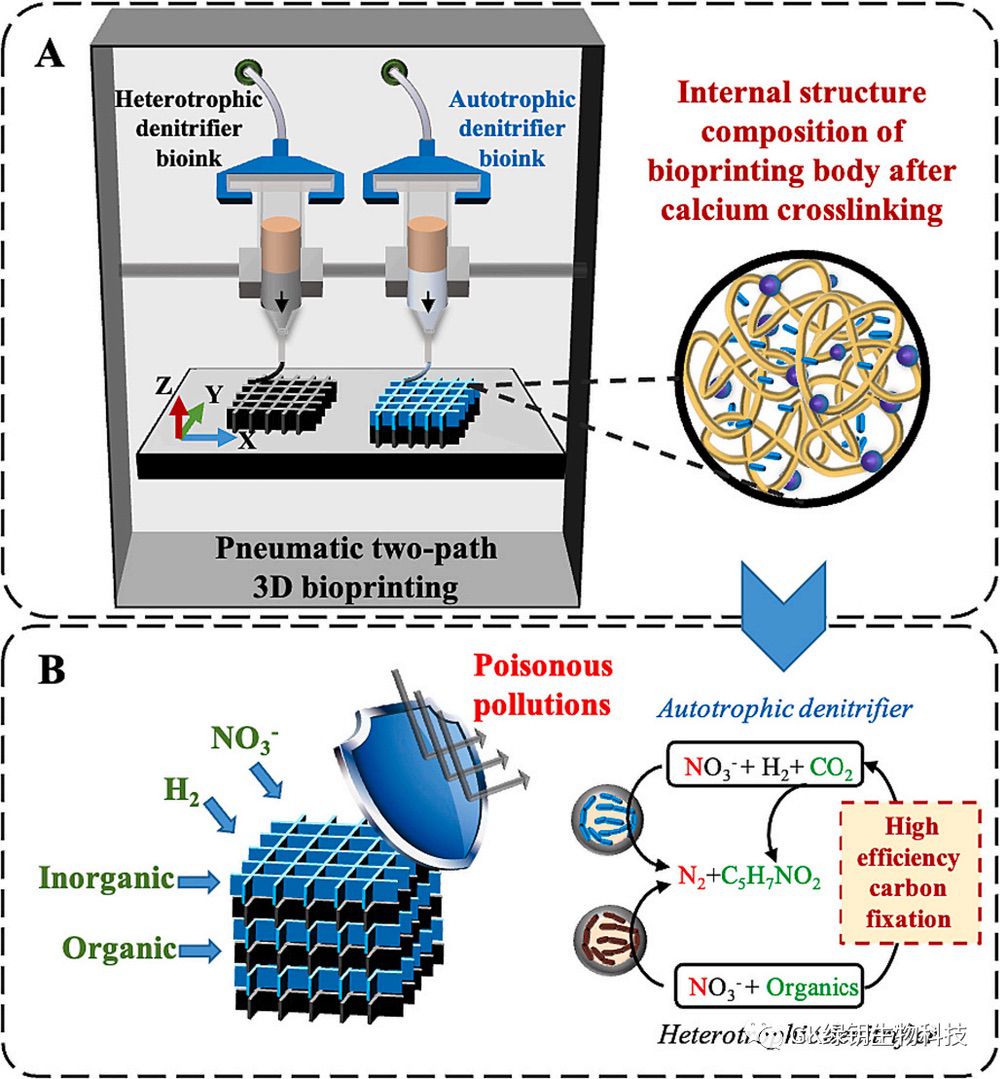

圖4 基于3D生物打印的自養反硝化與異養反硝化過程的耦合示意圖

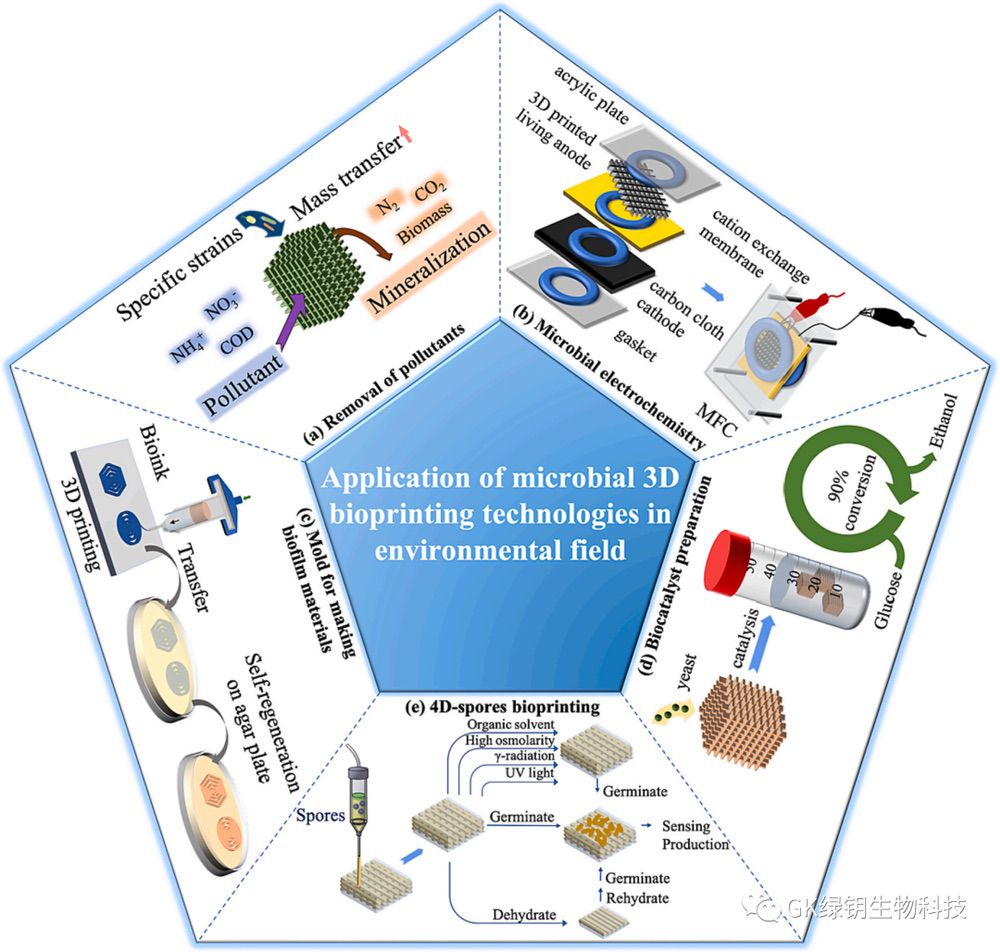

圖5 微生物3D打印在環境領域的應用：（a）清除污染物;（b）微生物電化學;（c）用于制造生物膜材料的模具;（d） 生物催化劑的制備;（e）4D孢子生物打印

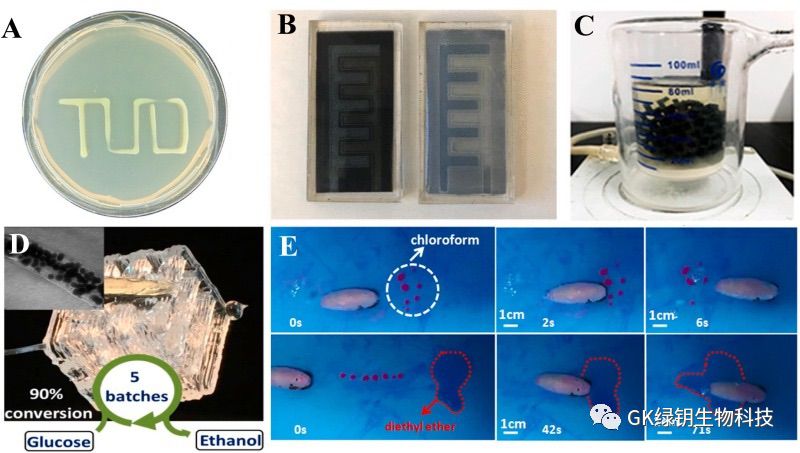

圖6 微生物3D打印在環境領域的應用研究實物圖

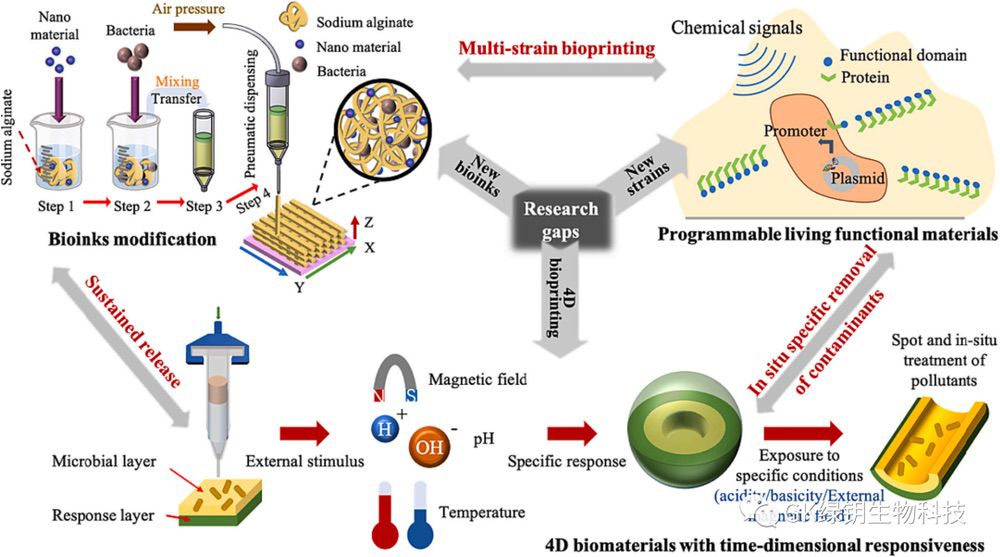

圖7 生物3D打印的優化方法示意圖
作者還做了生物3D打印技術在環境領域的應用與展望。詳細地從有效去除難降解有機污染物、微生物電化學、用于制造生物膜材料的模具、生物催化劑制備、生物4D打印等幾個方面說明了生物3D打印技術在該領域的應用。同時也列舉了以上相關領域應用的相關打印技術和生物墨水，對相關參數也列舉了一些表格，詳細數據請查閱原文。
最后，作者指出隨著微生物技術在環境領域的快速發展和3D打印技術的不斷發展，生物3D打印技術已成為一種新興的、有前途的技術。然而，由于該技術仍處于探索階段，因此存在一些重要的挑戰。例如本綜述中提到在生物墨水的優化與創新、促進工程菌的廣泛應用、 4D打印的研究與開發等等。
總結：生物3D打印技術通過開發適合不同微生物生存和繁殖的生物墨水基質，使多種微生物在同一打印體中共存。具有任意復雜形狀的多材料3D打印技術，加上微生物代謝反應的多樣性，使得以可控的方式制造具有前所未有的功能的細菌生物材料成為可能。生物3D打印已成功應用于有機污染物去除、微生物電極、生物膜制造和生物催化劑制備。特定生物墨水的選擇和優化，工程細菌應用的進一步發展以及具有時間維度的4D打印技術的開發，使生物3D打印具有廣闊的應用前景。
文章來源：https://doi.org/10.1016/j.biotechadv.2023.108243
