六校聯(lián)合發(fā)表鎂合金頂刊綜述:鎂合金增材制造的最新進(jìn)展與展望(2)
時間:2022-06-13 10:25 來源:材料學(xué)網(wǎng) 作者:admin 閱讀:次

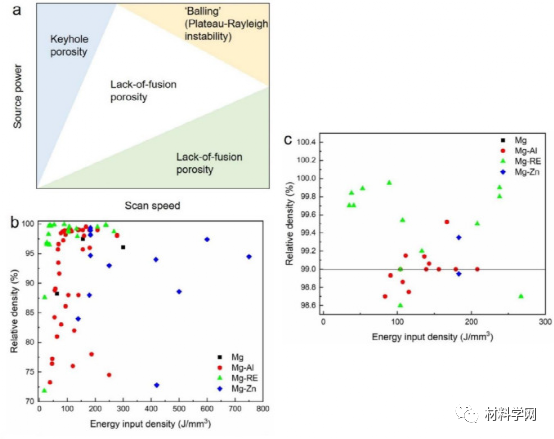

圖 5.(a) 加工窗口和相關(guān)缺陷的示意圖,(b) 迄今為止報告的 LPBF-Mg 合金能量輸入密度函數(shù)的相對密度和(c)相對密度高(≥99%)的樣本。

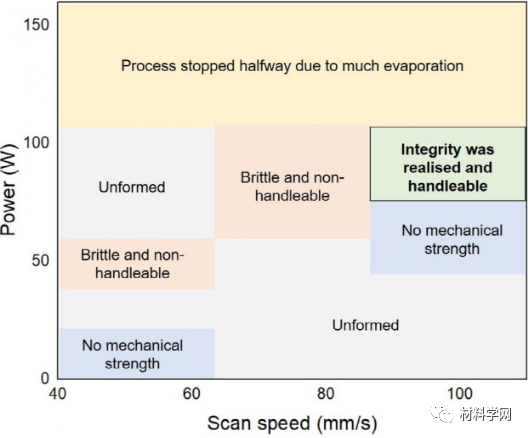

圖 6.LPBF中純Mg的處理窗口。

圖 7.LPBF-AZ91合金的EBSD方向圖和SEM圖像

圖

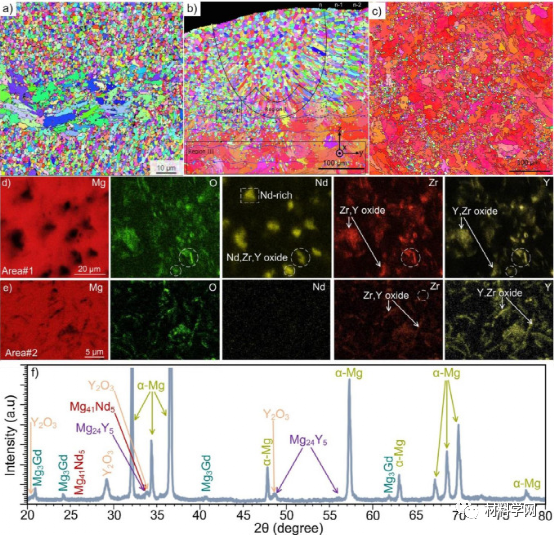

8.EBSD取向圖顯示(a)塊狀LPBF-WE43樣品中的細(xì)粒,等軸和隨機(jī)取向的晶粒,(b)最后一個熔池中的細(xì)粒,等軸和隨機(jī)取向的晶粒及其周圍的大,不規(guī)則形狀和基礎(chǔ)取向晶粒,以及(c)大,不規(guī)則形狀和基礎(chǔ)取向的晶粒(d
和 e)在兩種不同放大倍率下從同一材料獲得的EDXS圖,以及(f)XRD光譜,顯示LPBF-WE43中存在各種相,包括金屬間和富氧物質(zhì)。

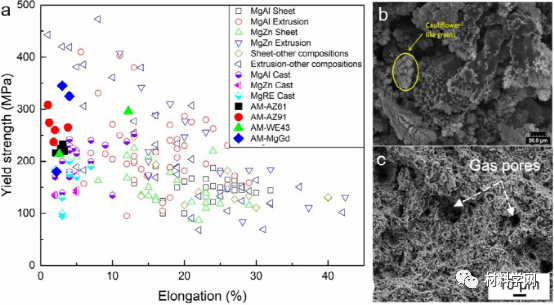

圖 9.(a) 激光增材制造的鎂合金對鑄造合金和鍛造(軋制和擠壓)合金的拉伸性能。拉伸斷裂面為(b)Mg-9Al 和(c)WE43 。

圖

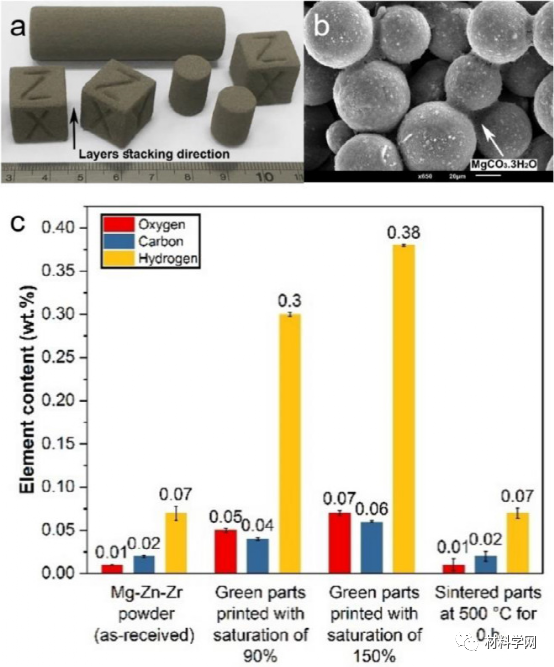

10.通過毛細(xì)管介導(dǎo)的橋接對Mg-Zn-Zr粉末進(jìn)行粘合劑噴射,(a)層厚為100μm且溶液飽和度為70的綠色部件的宏觀照片,(b)綠色部件中的固體顆粒間橋,使Mg粉末顆粒的快速3D組裝成為可能,(c)對Mg-Zn-Zr粉末,綠色部件和燒結(jié)部件的化學(xué)分析顯示燒結(jié)樣品中原料的化學(xué)成分零和變化。
總結(jié):上述回顧和討論總結(jié)了與鎂合金生產(chǎn)中AM的主要方法相關(guān)的關(guān)鍵方面。顯而易見的是,現(xiàn)在已經(jīng)有來自完全獨(dú)立的研究小組的廣泛嘗試,從而成功制備了AM Mg合金。在所使用的方法中,激光粉末床熔融(LPBF),線弧增材制造(WAAM)和摩擦攪拌增材制造(FSAM)所有這些都證明了它們能夠通過AM生產(chǎn)鎂合金。就小型摘要而言:LPBF展示了高尺寸公差的前景,一系列合金,令人滿意的強(qiáng)度,盡管延展性有限;WAAM表現(xiàn)出中等強(qiáng)度,但具有可觀的延展性;FSAM也表現(xiàn)出中等強(qiáng)度,也具有可觀的延展性。
(責(zé)任編輯:admin)
最新內(nèi)容
熱點(diǎn)內(nèi)容
