導讀：隨著基于晶格設(shè)計的3D打印植入物應(yīng)用的日益廣泛，去除構(gòu)建殘留物而不影響生物相容性或表面純度的能力，已成為醫(yī)療器械制造商的關(guān)鍵需求。


        2025年5月13日，專注于鈦表面處理的生物材料公司Himed日發(fā)布了一項新的研究成果，評估了不同噴砂方法在3D打印鈦合金植入物后處理中的應(yīng)用。該研究集中于使用氧化鋁、玻璃微珠和磷灰石磨料對Ti64脊柱間隔器的后處理效果，評估了每種方法在去除殘留構(gòu)建材料的同時，保持生物相容性表面的能力。
相關(guān)研究背景
      隨著增材制造技術(shù)在醫(yī)療領(lǐng)域的廣泛應(yīng)用，鈦合金植入物在骨科手術(shù)中的使用日益增多。然而，3D打印過程中常會在鈦植入物的表面殘留松散結(jié)合的球形顆粒，這些顆粒通常會影響植入物的長期生物相容性和骨整合效果。為了消除這些殘留的構(gòu)建材料并優(yōu)化表面性能，表面處理技術(shù)顯得尤為關(guān)鍵。
     Himed公司的研究團隊通過掃描電鏡（SEM）和能量色散X射線光譜（EDX）分析，比較了三種常見噴砂介質(zhì)的效果——氧化鋁、玻璃微珠和磷灰石。在使用這些噴砂介質(zhì)對3D打印Ti64脊柱間隔器進行處理后，結(jié)果表明只有磷灰石磨料能夠在經(jīng)過標準的ASTM F86鈍化處理后，留下干凈的鈦表面。

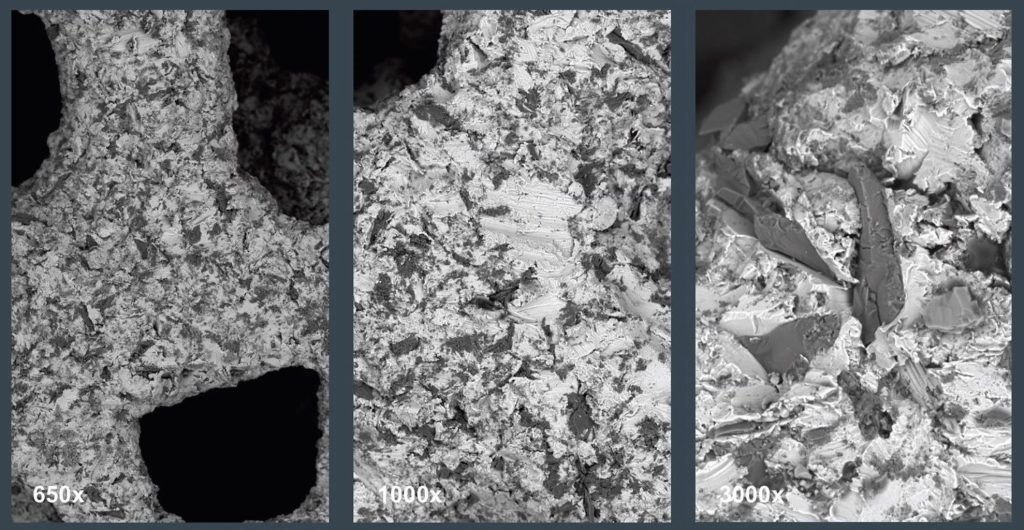

      盡管氧化鋁和玻璃微珠噴砂能夠去除殘留的鈦珠，但這兩種方法都可能在鈦表面引入新的污染物。氧化鋁的高硬度（9級莫氏硬度）會在表面留下難以去除的磨料殘留物，而玻璃微珠則會引入硅基顆粒，這些顆粒在植入物表面難以清除，且會改變鈦表面的化學成分，可能對長期生物相容性產(chǎn)生負面影響。


磷灰石磨料的優(yōu)勢與骨整合
      與氧化鋁和玻璃珠相比，磷灰石磨料是一種基于磷酸鈣的生物相容性材料。研究表明，磷灰石磨料不僅有效去除了殘留的3D打印鈦珠，而且能在后處理過程中保持植入物表面結(jié)構(gòu)的完整性，不會引入有害污染物。這一特點使得磷灰石磨料成為3D打印醫(yī)療植入物后處理的優(yōu)選材料之一。
      根據(jù)2019年發(fā)表在《JMIR Biomedical Engineering》期刊上的文獻綜述，種植體表面的粗糙度對骨-種植體接觸（BIC）和機械固定至關(guān)重要。噴砂和酸蝕技術(shù)能夠通過創(chuàng)建微米和納米級紋理促進成骨細胞的活動，從而提高骨整合效果。然而，表面化學性質(zhì)的不一致性（例如嵌入的噴砂介質(zhì)）可能會影響植入物的治療效果。因此，選擇合適的噴砂介質(zhì)，對確保植入物的生物相容性和長期效果具有重要意義。


3D打印植入物的磨料MATRIX MCD

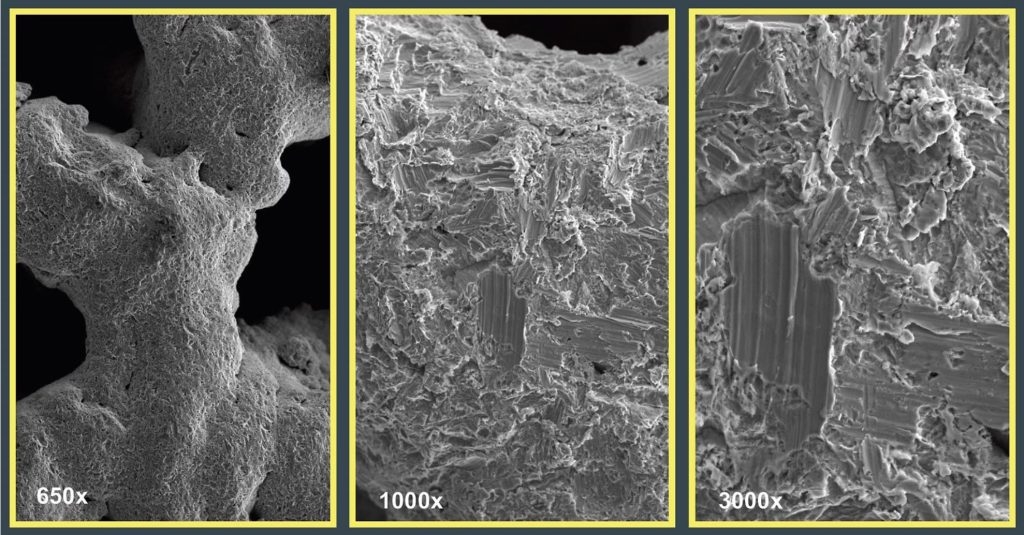

      相關(guān)測試采用了Himed開發(fā)的磷灰石磨料MATRIX MCD，該磨料由羥基磷灰石和磷酸三鈣組成，具有完全可溶性且鈍化后不留殘留物。最初開發(fā)用于牙種植體的羥基磷灰石涂層前處理，目前已廣泛應(yīng)用于3D打印骨科組件。MATRIX MCD的粒徑小于53微米，能夠深入多孔種植體的內(nèi)部腔體，賦予內(nèi)外表面均勻的粗糙度。SEM成像和ASTM F86標準處理結(jié)果顯示，表面未見嵌入污染物。
     Himed表示，通過調(diào)整顆粒大小、噴砂壓力和噴砂時間，可以精確控制表面粗糙度，研究中的粗糙度范圍為1.0至3.2微米Ra，符合促進細胞粘附和組織整合的目標值。與較硬磨料不同，磷酸鈣配方能夠在不影響植入物幾何形狀和公差的前提下優(yōu)化表面。EDX掃描顯示，MATRIX MCD處理后無珠子殘留，亦無二次污染，原始設(shè)計特征得以保留。

(責任編輯：admin)

• 香港城市大學： 3D打印中
• Himed評估不同噴砂磨料在3
• 粉末粒徑可以控制增材制造
• Divergent公司以3D打印技
• 浙大口腔醫(yī)學院：生物3D打
• 新型類器官樣神經(jīng)血管球促

• ·香港城市大學： 3D打印中熵合金超材料
• ·Himed評估不同噴砂磨料在3D打印鈦合金
• ·粉末粒徑可以控制增材制造合金微觀結(jié)構(gòu)
• ·Divergent公司以3D打印技術(shù)驅(qū)動汽車制
• ·浙大口腔醫(yī)學院：生物3D打印在牙科組織
• ·新型類器官樣神經(jīng)血管球促進皮瓣移植研
• ·推動粘結(jié)劑噴射（鑄造/金屬/陶瓷）3D打
• ·工程化活體材料與3D生物打印融合：現(xiàn)狀
