鋼的激光粉末床熔煉綜述：工藝、微觀結(jié)構(gòu)、缺陷和當(dāng)前挑戰(zhàn)和未來(lái)趨勢(shì)（2）
時(shí)間：2022-10-17 13:43 來(lái)源：長(zhǎng)三角G60激光聯(lián)盟 作者：admin 閱讀：次
導(dǎo)讀：據(jù)悉，本綜述旨在概述LPBF工藝中使用的鋼和鐵基合金的關(guān)鍵工藝參數(shù)，描述與凝固過(guò)程中的相變和微觀結(jié)構(gòu)演變密切相關(guān)的熱物理現(xiàn)象，重點(diǎn)介紹冶金缺陷及其潛在控制方法，以及各種后處理的影響。本文為第二部分。
2.激光粉末床熔化過(guò)程的熱物理現(xiàn)象
LPBF過(guò)程通常會(huì)經(jīng)歷一個(gè)高度復(fù)雜的現(xiàn)象，由發(fā)生在不同時(shí)空尺度上的動(dòng)力學(xué)和熱力學(xué)機(jī)制控制。典型LPBF工藝的粉末床、熔融熔池和凝固階段中發(fā)生的重要熱物理現(xiàn)象在以下三個(gè)小節(jié)中進(jìn)行了解釋（2.1激光粉末床相互作用期間的熱物理現(xiàn)象，2.2熔融熔池內(nèi)的熱物理效應(yīng)，2.3凝固階段內(nèi)的熱物理現(xiàn)象）。
2.1.激光粉末床相互作用過(guò)程中的熱物理現(xiàn)象
聚焦激光束照射粉末床表面，導(dǎo)致形成更復(fù)雜的非均勻傳熱現(xiàn)象，如粉末床輻射（激光束與粉末顆粒之間）、對(duì)流（粉末床與環(huán)境之間），以及最終的熱傳導(dǎo)（粉末層和建筑基底之間，和/或粉末層內(nèi)部）（見圖8a），取決于材料的各種物理和光學(xué)特性。聚焦激光束吸收受斜表面顆粒通過(guò)孔隙的多次反射控制，然后穿透并進(jìn)一步散射到更大的深度，有時(shí)可以達(dá)到粉末層厚度的范圍，如圖8b所示。光子能量轉(zhuǎn)換為熱能，熱能在粉末層中耗散。
通常假設(shè)入射激光束在粉末床上的空間功率密度分布遵循高斯分布，相關(guān)的2σ（標(biāo)準(zhǔn)偏差）值通常被用作激光束光斑大小。典型的激光光斑直徑從25μm到100μm不等，層厚介于25μm和50μm之間，具體取決于粉末形態(tài)和構(gòu)建材料。激光器的選擇取決于粉末材料的吸收率。
2.2.熔融熔池內(nèi)的熱物理現(xiàn)象
一旦聚焦激光束擊中粉末表面上的局部位置，即達(dá)到熔化溫度，激光束立即熔化粉末，導(dǎo)致從固體液滴到液滴的相變，從而形成具有連續(xù)熔化軌跡的熔融熔池（理想情況下）。由于高速激光束照射到金屬粉末上產(chǎn)生的高熱梯度，形成的熔融熔池經(jīng)歷了由浮力、重力、表面張力和毛細(xì)管力驅(qū)動(dòng)的非常復(fù)雜的物理現(xiàn)象。熔融熔池內(nèi)的熱量傳遞主要由熱毛細(xì)對(duì)流或Marangoni對(duì)流控制，后者將熔融液態(tài)金屬?gòu)妮^熱的激光光斑驅(qū)動(dòng)至冷后方（見圖9），受溫度依賴的表面張力和粒子堆積結(jié)構(gòu)（PAS）形成機(jī)制的影響。表面張力、毛細(xì)管力、潤(rùn)濕行為以及慣性效應(yīng)被視為主要驅(qū)動(dòng)力。粘性和重力被認(rèn)為是通過(guò)吸引或排斥單個(gè)粉末顆粒而影響熔池動(dòng)力學(xué)、熱力學(xué)、幾何形狀以及周圍粉末形態(tài)的次要效應(yīng)。一次力和二次力的相互作用將決定熔體軌跡的穩(wěn)定性和最終幾何形狀。熔融熔池的形狀通常由表面張力和毛細(xì)管流控制，因此可以通過(guò)調(diào)整激光加工參數(shù)來(lái)控制。
2.3.凝固相內(nèi)的熱物理現(xiàn)象
熔融熔池開始凝固時(shí)，冶金微觀結(jié)構(gòu)立即建立。凝固微觀結(jié)構(gòu)決定了最終LPBF制造產(chǎn)品的宏觀性能。凝固微觀結(jié)構(gòu)的相變通過(guò)晶粒形態(tài)和晶粒紋理來(lái)區(qū)分，晶粒形態(tài)和紋理受普遍的空間溫度梯度、冷卻速度以及凝固前沿速度的影響。LPBF過(guò)程中的凝固過(guò)程分為兩個(gè)區(qū)域；第一個(gè)區(qū)域包括與激光束直接接觸的溫度場(chǎng)（熔合區(qū)）和熱影響區(qū)（HAZ）。
2.4.鋼材LPBF工藝熱物理現(xiàn)象相關(guān)研究綜述
根據(jù)現(xiàn)有文獻(xiàn)，有三種計(jì)算模型，即分析模型、經(jīng)驗(yàn)?zāi)Ｐ秃蛿?shù)值模型。分析模型側(cè)重于過(guò)程的物理方面，它們往往有助于優(yōu)化過(guò)程參數(shù)。這些模型需要很長(zhǎng)的計(jì)算時(shí)間來(lái)捕捉熔融熔池的復(fù)雜熱物理現(xiàn)象。分析方法能夠以不同的預(yù)測(cè)精度對(duì)過(guò)程物理部分進(jìn)行建模，它們不包含多種物理，因此效率較低，因?yàn)長(zhǎng)PBF過(guò)程涉及更復(fù)雜的物理。
2.5激光粉末床熔凝工藝的凝固理論
為了了解LPBF加工零件的微觀結(jié)構(gòu)形成和性能演變，確定凝固理論和相關(guān)熱行為至關(guān)重要。
在傳統(tǒng)焊接或類似工藝中，形核始于熔合線中作為襯底的現(xiàn)有母材晶粒，這些晶粒通過(guò)外延生長(zhǎng)向焊縫中心生長(zhǎng)（見圖10）。由于熔融熔池與基底金屬顆粒緊密接觸，所以它（熔融熔池）完全潤(rùn)濕了這些基底金屬顆粒。均勻形核通常需要更大的時(shí)間尺度，這在LPBF過(guò)程中是無(wú)法實(shí)現(xiàn)的。成核通常在基體金屬顆粒表面和液態(tài)金屬池之間的固液界面處開始。凝固開始于熔融熔池邊界，并朝向熔池本身的中心。LPBF過(guò)程在熔池邊界誘導(dǎo)非均勻形核，外延晶粒隨柱狀凝固前沿生長(zhǎng)。這些晶粒在垂直于熔融熔池邊界的方向上隨機(jī)生長(zhǎng)，并沿著最大溫度梯度生長(zhǎng)，這有助于實(shí)現(xiàn)最大的熱量抽取和最大的過(guò)冷度。由于外延成核，每個(gè)晶粒內(nèi)的柱狀樹枝晶或細(xì)胞傾向于沿?fù)駜?yōu)結(jié)晶方向生長(zhǎng)〈100〉。這是立方晶體（包括面心立方（FCC）和體心立方（BCC）金屬）的有利晶體生長(zhǎng)方向或通常觀察到的凝固織構(gòu)。晶體取向主要取決于掃描策略。具有〈100〉強(qiáng)織構(gòu)的鋼在LPBF過(guò)程中柱狀晶粒的生長(zhǎng)優(yōu)先與構(gòu)建方向（Z軸）對(duì)齊。
眾所周知，金屬合金的定向凝固微觀結(jié)構(gòu)是由兩個(gè)表觀參數(shù)的影響決定的：固液界面“G”處的溫度梯度和凝固前沿（或凝固速度）的增長(zhǎng)速度“R”（見圖11）。G和R共同主導(dǎo)凝固微觀結(jié)構(gòu)。溫度梯度和生長(zhǎng)速率（G/R）之間的比值決定了凝固晶粒的形態(tài)，而這兩個(gè)量的乘積（G*R）決定了凝固區(qū)間內(nèi)材料的冷卻速率，因此控制了產(chǎn)生的微觀結(jié)構(gòu)的尺寸。LPBF過(guò)程中熔融熔池的快速冷卻和快速凝固主要取決于能量密度和掃描速度。如圖11所示，隨著組分過(guò)冷度的增加，凝固過(guò)程中的微觀結(jié)構(gòu)演變經(jīng)歷了從平面前沿到等軸枝晶的形態(tài)轉(zhuǎn)變。
平面微觀結(jié)構(gòu)中不存在組分過(guò)冷區(qū)，因?yàn)楣桃海⊿/L）界面前部的溫度梯度Ga相對(duì)較高，但液相的實(shí)際溫度高于液相線溫度（TL）（見圖12a）。由于平面晶體界面的不穩(wěn)定狀態(tài)，在S/L界面處形成了許多小的、等距的、棱柱狀的六角形截面晶粒，這些晶粒延伸到過(guò)冷液體中（圖12b）。當(dāng)亞晶界的相應(yīng)TL減小時(shí)，組分（溶質(zhì)）被排斥在橫向亞晶界。當(dāng)溫度梯度Gc進(jìn)一步降低時(shí)，已經(jīng)形成的細(xì)胞晶體微結(jié)構(gòu)會(huì)在液體內(nèi)部深入滲透較長(zhǎng)的深度，也會(huì)導(dǎo)致橫向的組分過(guò)冷（圖12c）。柱狀或等軸枝晶與液相在敏感區(qū)域共存稱為糊狀區(qū)。值得注意的是，在這個(gè)糊狀區(qū)域中存在著非常高的組分過(guò)冷度（圖12d）。這一現(xiàn)象歸因于溫度梯度、結(jié)晶速率、激光能量的高斯分布以及不同區(qū)域熔融熔池的過(guò)冷度分布。因此，預(yù)計(jì)凝固微觀結(jié)構(gòu)中會(huì)形成不同類型的晶粒。
顯然，激光功率、掃描速度和不同的構(gòu)建方向會(huì)影響LPBF構(gòu)建部件的晶粒特征。延伸晶粒（圖13a）在建筑方向上很常見，而等軸晶粒在橫向上很明顯（見圖13b）。更快的冷卻速度有時(shí)會(huì)影響亞結(jié)構(gòu)晶界的形成，由于表面上均勻分布的細(xì)枝晶，導(dǎo)致硬度和耐磨性更高。
3.冶金缺陷的形成及其潛在控制方法
冶金缺陷的形成，如：球化、氣孔、小孔、裂紋、金屬夾雜物、殘余應(yīng)力、翹曲、分層、氧化、合金元素?fù)p失、剝蝕等，以及表面粗糙度。在金屬LPBF過(guò)程中，通常會(huì)觀察到階梯效應(yīng)、部分熔融/未熔融顆粒、飛濺、再進(jìn)入特征等（見圖14）。工藝參數(shù)的不正確選擇可能會(huì)在LPBF制造零件中引入不可避免的冶金缺陷和表面粗糙度，從而對(duì)最終的微觀結(jié)構(gòu)、表面紋理、物理和機(jī)械性能產(chǎn)生不利影響。
2.激光粉末床熔化過(guò)程的熱物理現(xiàn)象
LPBF過(guò)程通常會(huì)經(jīng)歷一個(gè)高度復(fù)雜的現(xiàn)象，由發(fā)生在不同時(shí)空尺度上的動(dòng)力學(xué)和熱力學(xué)機(jī)制控制。典型LPBF工藝的粉末床、熔融熔池和凝固階段中發(fā)生的重要熱物理現(xiàn)象在以下三個(gè)小節(jié)中進(jìn)行了解釋（2.1激光粉末床相互作用期間的熱物理現(xiàn)象，2.2熔融熔池內(nèi)的熱物理效應(yīng)，2.3凝固階段內(nèi)的熱物理現(xiàn)象）。
2.1.激光粉末床相互作用過(guò)程中的熱物理現(xiàn)象
聚焦激光束照射粉末床表面，導(dǎo)致形成更復(fù)雜的非均勻傳熱現(xiàn)象，如粉末床輻射（激光束與粉末顆粒之間）、對(duì)流（粉末床與環(huán)境之間），以及最終的熱傳導(dǎo)（粉末層和建筑基底之間，和/或粉末層內(nèi)部）（見圖8a），取決于材料的各種物理和光學(xué)特性。聚焦激光束吸收受斜表面顆粒通過(guò)孔隙的多次反射控制，然后穿透并進(jìn)一步散射到更大的深度，有時(shí)可以達(dá)到粉末層厚度的范圍，如圖8b所示。光子能量轉(zhuǎn)換為熱能，熱能在粉末層中耗散。

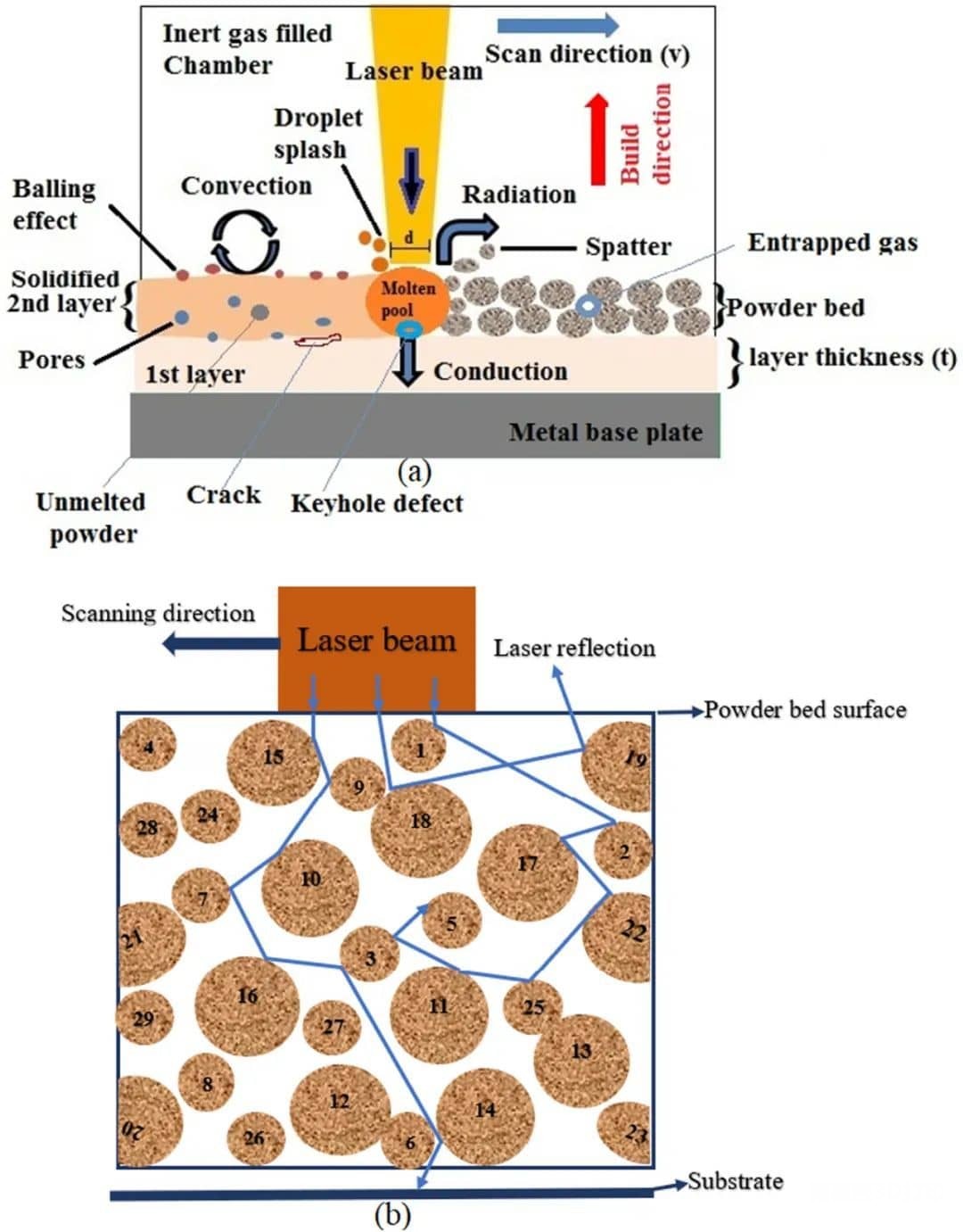

圖8 LPBF過(guò)程中熱物理現(xiàn)象的示意圖（a）各種傳熱現(xiàn)象，（b）激光束和粉末床之間的相互作用。
通常假設(shè)入射激光束在粉末床上的空間功率密度分布遵循高斯分布，相關(guān)的2σ（標(biāo)準(zhǔn)偏差）值通常被用作激光束光斑大小。典型的激光光斑直徑從25μm到100μm不等，層厚介于25μm和50μm之間，具體取決于粉末形態(tài)和構(gòu)建材料。激光器的選擇取決于粉末材料的吸收率。
（a）粉末層表面上的熱分布，（b）粉末層表面的俯視圖，（c）模擬熔池橫截面的尺寸，以及（d）熔池橫截面積的實(shí)驗(yàn)尺寸。
2.2.熔融熔池內(nèi)的熱物理現(xiàn)象
一旦聚焦激光束擊中粉末表面上的局部位置，即達(dá)到熔化溫度，激光束立即熔化粉末，導(dǎo)致從固體液滴到液滴的相變，從而形成具有連續(xù)熔化軌跡的熔融熔池（理想情況下）。由于高速激光束照射到金屬粉末上產(chǎn)生的高熱梯度，形成的熔融熔池經(jīng)歷了由浮力、重力、表面張力和毛細(xì)管力驅(qū)動(dòng)的非常復(fù)雜的物理現(xiàn)象。熔融熔池內(nèi)的熱量傳遞主要由熱毛細(xì)對(duì)流或Marangoni對(duì)流控制，后者將熔融液態(tài)金屬?gòu)妮^熱的激光光斑驅(qū)動(dòng)至冷后方（見圖9），受溫度依賴的表面張力和粒子堆積結(jié)構(gòu)（PAS）形成機(jī)制的影響。表面張力、毛細(xì)管力、潤(rùn)濕行為以及慣性效應(yīng)被視為主要驅(qū)動(dòng)力。粘性和重力被認(rèn)為是通過(guò)吸引或排斥單個(gè)粉末顆粒而影響熔池動(dòng)力學(xué)、熱力學(xué)、幾何形狀以及周圍粉末形態(tài)的次要效應(yīng)。一次力和二次力的相互作用將決定熔體軌跡的穩(wěn)定性和最終幾何形狀。熔融熔池的形狀通常由表面張力和毛細(xì)管流控制，因此可以通過(guò)調(diào)整激光加工參數(shù)來(lái)控制。

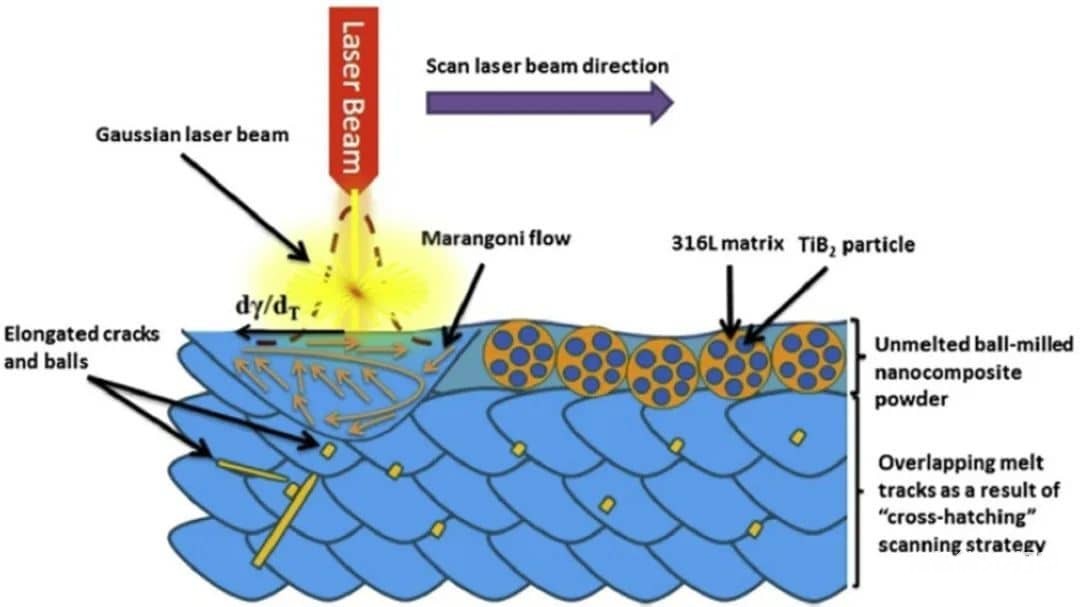

圖9 LPBF過(guò)程中Marangoni對(duì)流（流動(dòng)）示意圖。
2.3.凝固相內(nèi)的熱物理現(xiàn)象
熔融熔池開始凝固時(shí)，冶金微觀結(jié)構(gòu)立即建立。凝固微觀結(jié)構(gòu)決定了最終LPBF制造產(chǎn)品的宏觀性能。凝固微觀結(jié)構(gòu)的相變通過(guò)晶粒形態(tài)和晶粒紋理來(lái)區(qū)分，晶粒形態(tài)和紋理受普遍的空間溫度梯度、冷卻速度以及凝固前沿速度的影響。LPBF過(guò)程中的凝固過(guò)程分為兩個(gè)區(qū)域；第一個(gè)區(qū)域包括與激光束直接接觸的溫度場(chǎng)（熔合區(qū)）和熱影響區(qū)（HAZ）。

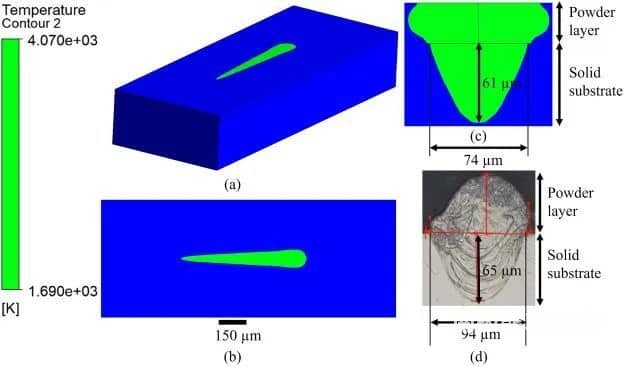

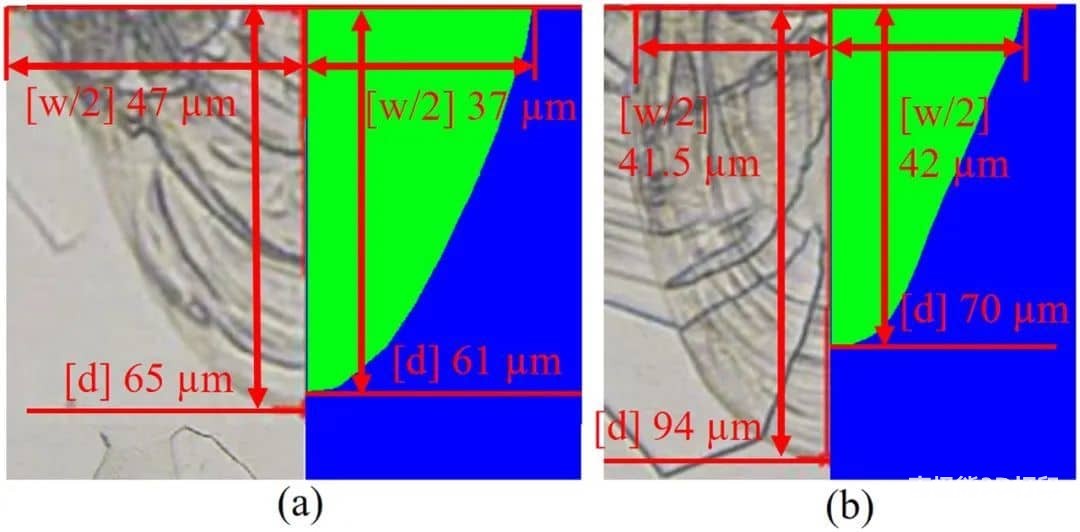

在給定激光功率P = 300 W和掃描速度(a) V = 1800 mm/s和(b) V = 1500 mm/s條件下，熔池尺寸的模擬結(jié)果與實(shí)驗(yàn)結(jié)果的比較。
2.4.鋼材LPBF工藝熱物理現(xiàn)象相關(guān)研究綜述
根據(jù)現(xiàn)有文獻(xiàn)，有三種計(jì)算模型，即分析模型、經(jīng)驗(yàn)?zāi)Ｐ秃蛿?shù)值模型。分析模型側(cè)重于過(guò)程的物理方面，它們往往有助于優(yōu)化過(guò)程參數(shù)。這些模型需要很長(zhǎng)的計(jì)算時(shí)間來(lái)捕捉熔融熔池的復(fù)雜熱物理現(xiàn)象。分析方法能夠以不同的預(yù)測(cè)精度對(duì)過(guò)程物理部分進(jìn)行建模，它們不包含多種物理，因此效率較低，因?yàn)長(zhǎng)PBF過(guò)程涉及更復(fù)雜的物理。

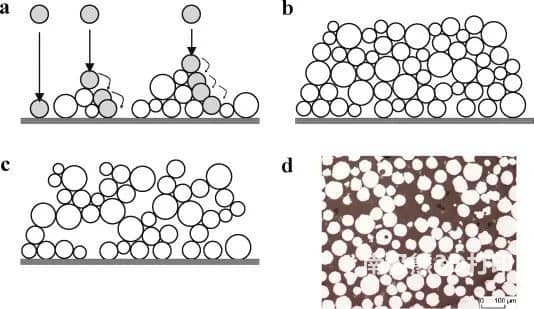

隨機(jī)粉末床。（a）旋轉(zhuǎn)隨機(jī)包裝的雨量模型示意圖。（b）雨模型產(chǎn)生的粉末床。（c）通過(guò)移除一些顆粒來(lái)調(diào)整相對(duì)密度。（d）真實(shí)粉末床（鈦合金）的橫截面。
2.5激光粉末床熔凝工藝的凝固理論
為了了解LPBF加工零件的微觀結(jié)構(gòu)形成和性能演變，確定凝固理論和相關(guān)熱行為至關(guān)重要。
在傳統(tǒng)焊接或類似工藝中，形核始于熔合線中作為襯底的現(xiàn)有母材晶粒，這些晶粒通過(guò)外延生長(zhǎng)向焊縫中心生長(zhǎng)（見圖10）。由于熔融熔池與基底金屬顆粒緊密接觸，所以它（熔融熔池）完全潤(rùn)濕了這些基底金屬顆粒。均勻形核通常需要更大的時(shí)間尺度，這在LPBF過(guò)程中是無(wú)法實(shí)現(xiàn)的。成核通常在基體金屬顆粒表面和液態(tài)金屬池之間的固液界面處開始。凝固開始于熔融熔池邊界，并朝向熔池本身的中心。LPBF過(guò)程在熔池邊界誘導(dǎo)非均勻形核，外延晶粒隨柱狀凝固前沿生長(zhǎng)。這些晶粒在垂直于熔融熔池邊界的方向上隨機(jī)生長(zhǎng)，并沿著最大溫度梯度生長(zhǎng)，這有助于實(shí)現(xiàn)最大的熱量抽取和最大的過(guò)冷度。由于外延成核，每個(gè)晶粒內(nèi)的柱狀樹枝晶或細(xì)胞傾向于沿?fù)駜?yōu)結(jié)晶方向生長(zhǎng)〈100〉。這是立方晶體（包括面心立方（FCC）和體心立方（BCC）金屬）的有利晶體生長(zhǎng)方向或通常觀察到的凝固織構(gòu)。晶體取向主要取決于掃描策略。具有〈100〉強(qiáng)織構(gòu)的鋼在LPBF過(guò)程中柱狀晶粒的生長(zhǎng)優(yōu)先與構(gòu)建方向（Z軸）對(duì)齊。

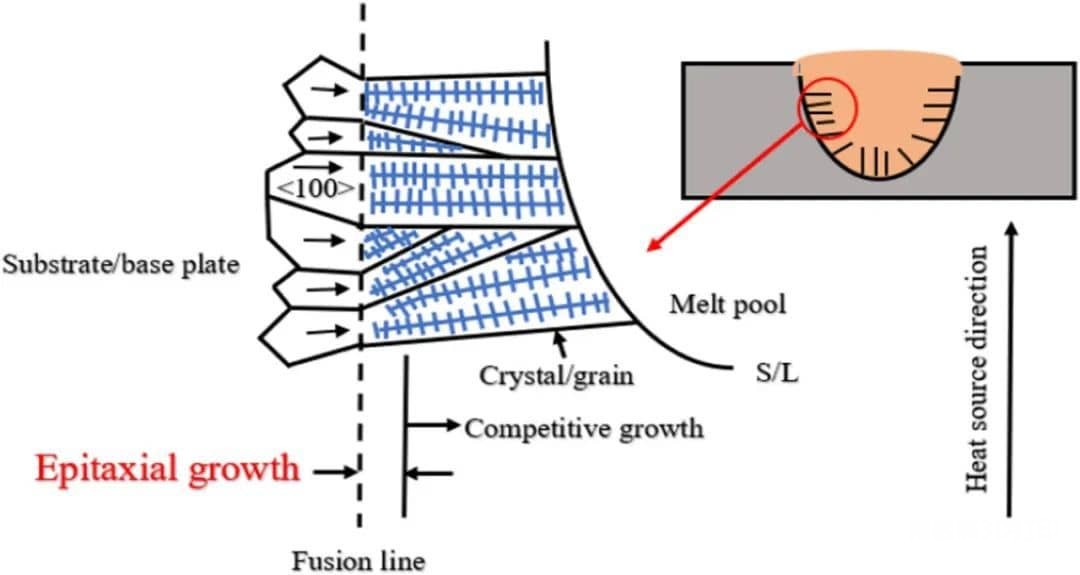

圖10 LPBF工藝中外延生長(zhǎng)的示意圖，類似于傳統(tǒng)焊接。
眾所周知，金屬合金的定向凝固微觀結(jié)構(gòu)是由兩個(gè)表觀參數(shù)的影響決定的：固液界面“G”處的溫度梯度和凝固前沿（或凝固速度）的增長(zhǎng)速度“R”（見圖11）。G和R共同主導(dǎo)凝固微觀結(jié)構(gòu)。溫度梯度和生長(zhǎng)速率（G/R）之間的比值決定了凝固晶粒的形態(tài)，而這兩個(gè)量的乘積（G*R）決定了凝固區(qū)間內(nèi)材料的冷卻速率，因此控制了產(chǎn)生的微觀結(jié)構(gòu)的尺寸。LPBF過(guò)程中熔融熔池的快速冷卻和快速凝固主要取決于能量密度和掃描速度。如圖11所示，隨著組分過(guò)冷度的增加，凝固過(guò)程中的微觀結(jié)構(gòu)演變經(jīng)歷了從平面前沿到等軸枝晶的形態(tài)轉(zhuǎn)變。

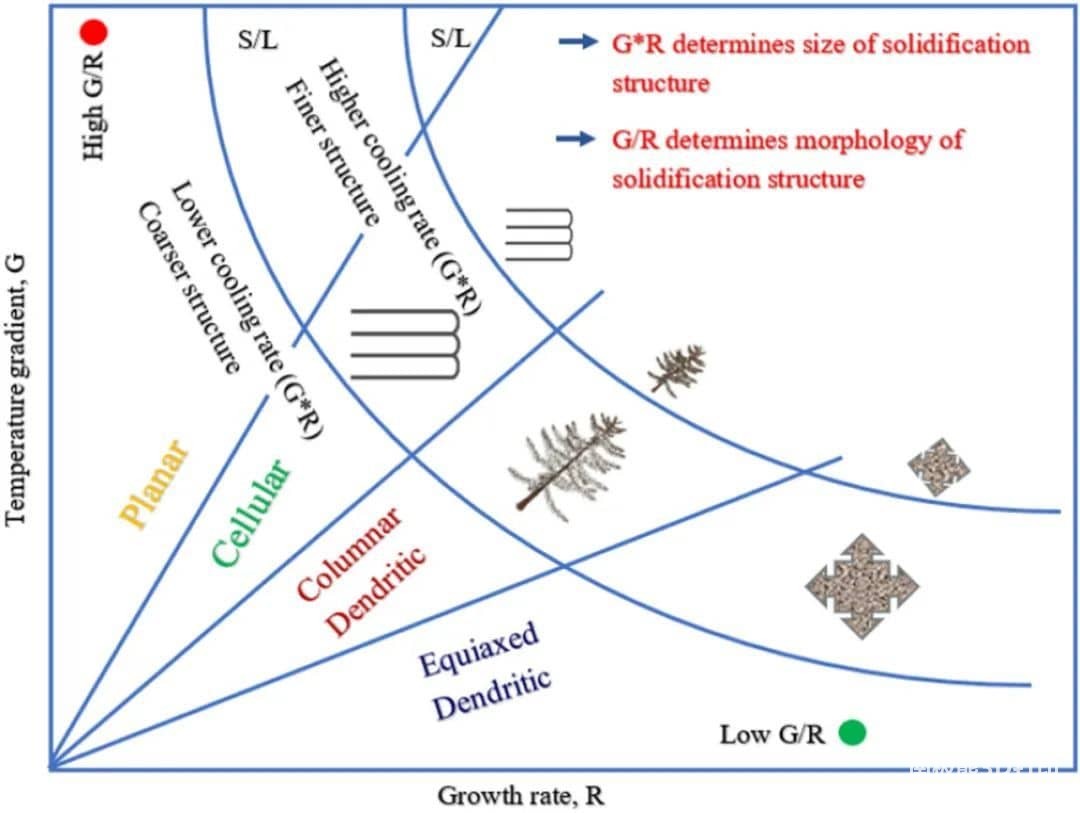

圖11溫度梯度G和生長(zhǎng)速率R對(duì)凝固微觀結(jié)構(gòu)的形態(tài)和尺寸的影響。
平面微觀結(jié)構(gòu)中不存在組分過(guò)冷區(qū)，因?yàn)楣桃海⊿/L）界面前部的溫度梯度Ga相對(duì)較高，但液相的實(shí)際溫度高于液相線溫度（TL）（見圖12a）。由于平面晶體界面的不穩(wěn)定狀態(tài)，在S/L界面處形成了許多小的、等距的、棱柱狀的六角形截面晶粒，這些晶粒延伸到過(guò)冷液體中（圖12b）。當(dāng)亞晶界的相應(yīng)TL減小時(shí)，組分（溶質(zhì)）被排斥在橫向亞晶界。當(dāng)溫度梯度Gc進(jìn)一步降低時(shí)，已經(jīng)形成的細(xì)胞晶體微結(jié)構(gòu)會(huì)在液體內(nèi)部深入滲透較長(zhǎng)的深度，也會(huì)導(dǎo)致橫向的組分過(guò)冷（圖12c）。柱狀或等軸枝晶與液相在敏感區(qū)域共存稱為糊狀區(qū)。值得注意的是，在這個(gè)糊狀區(qū)域中存在著非常高的組分過(guò)冷度（圖12d）。這一現(xiàn)象歸因于溫度梯度、結(jié)晶速率、激光能量的高斯分布以及不同區(qū)域熔融熔池的過(guò)冷度分布。因此，預(yù)計(jì)凝固微觀結(jié)構(gòu)中會(huì)形成不同類型的晶粒。

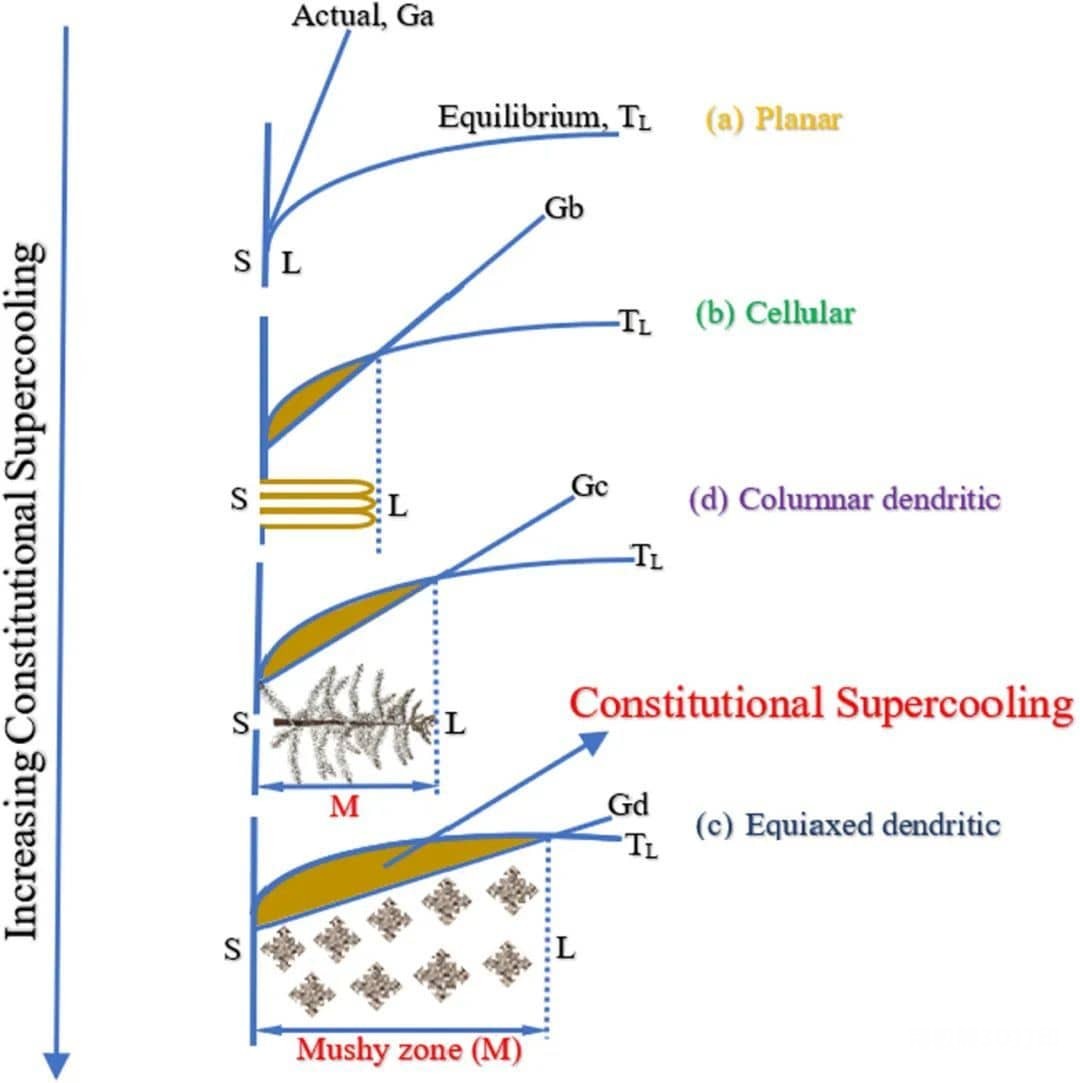

圖12 組分過(guò)冷對(duì)凝固模式的影響：（a）平面；（b）蜂窩式；（c）柱狀樹枝狀；（d）等軸枝晶（S、L和M分別表示固態(tài)、液態(tài)和糊狀區(qū)）。
顯然，激光功率、掃描速度和不同的構(gòu)建方向會(huì)影響LPBF構(gòu)建部件的晶粒特征。延伸晶粒（圖13a）在建筑方向上很常見，而等軸晶粒在橫向上很明顯（見圖13b）。更快的冷卻速度有時(shí)會(huì)影響亞結(jié)構(gòu)晶界的形成，由于表面上均勻分布的細(xì)枝晶，導(dǎo)致硬度和耐磨性更高。

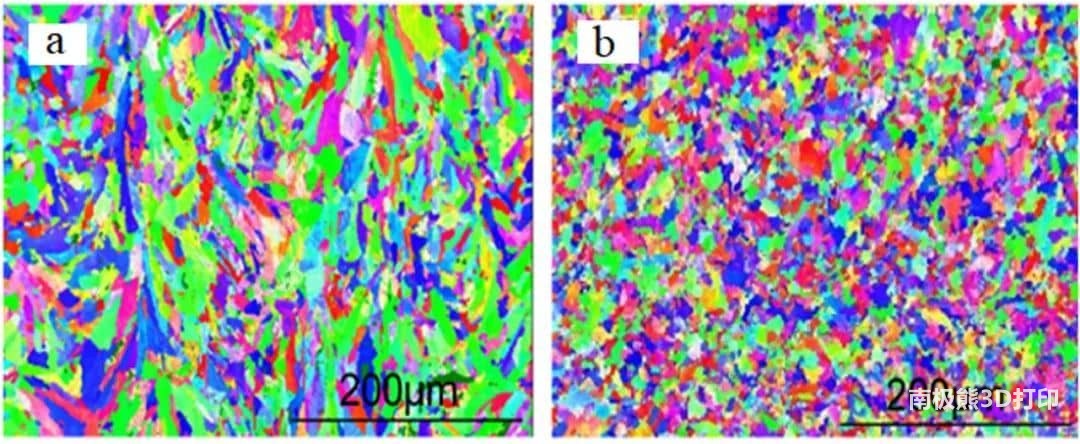

圖13 （a）構(gòu)建方向上的細(xì)長(zhǎng)晶粒和（b）橫向上的等軸晶粒的電子背散射衍射（EBSD）圖像。
3.冶金缺陷的形成及其潛在控制方法
冶金缺陷的形成，如：球化、氣孔、小孔、裂紋、金屬夾雜物、殘余應(yīng)力、翹曲、分層、氧化、合金元素?fù)p失、剝蝕等，以及表面粗糙度。在金屬LPBF過(guò)程中，通常會(huì)觀察到階梯效應(yīng)、部分熔融/未熔融顆粒、飛濺、再進(jìn)入特征等（見圖14）。工藝參數(shù)的不正確選擇可能會(huì)在LPBF制造零件中引入不可避免的冶金缺陷和表面粗糙度，從而對(duì)最終的微觀結(jié)構(gòu)、表面紋理、物理和機(jī)械性能產(chǎn)生不利影響。

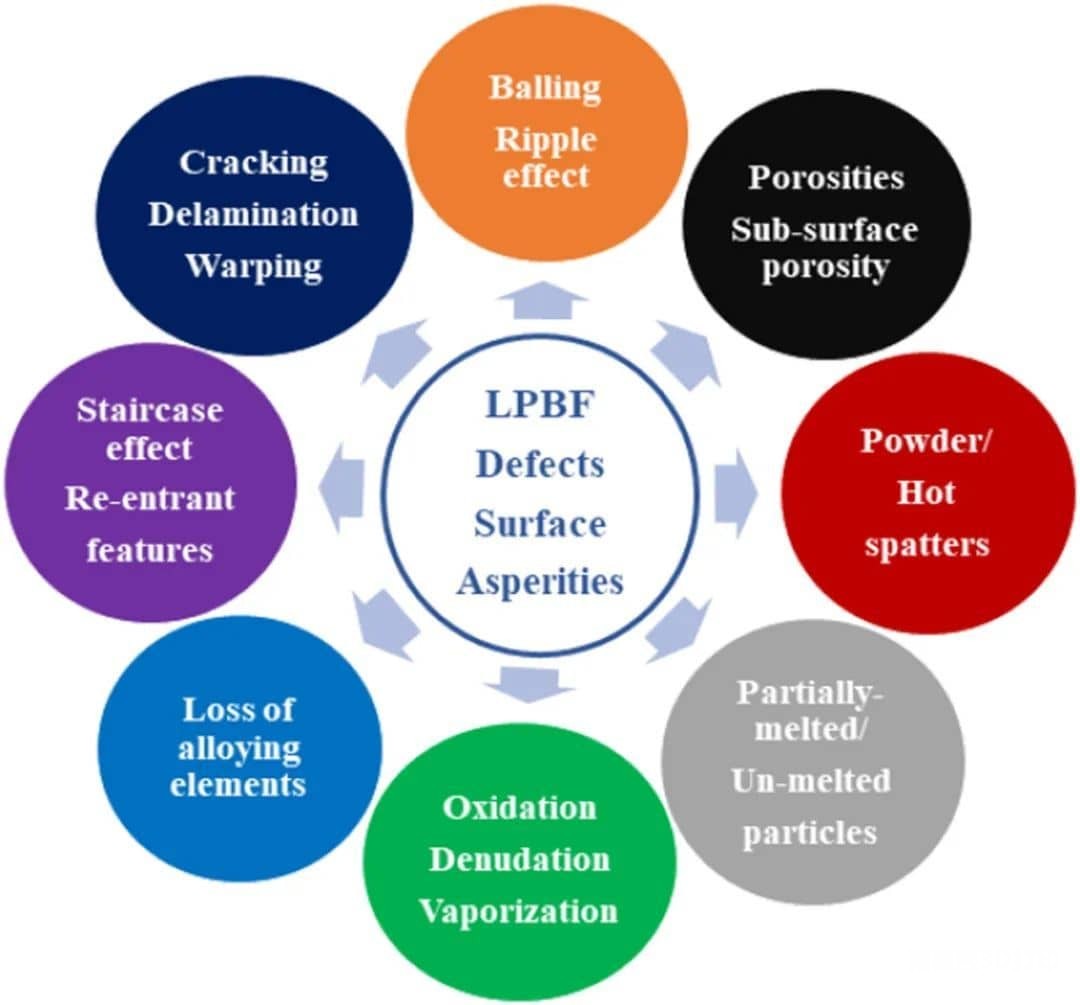

圖14 LPBF過(guò)程中出現(xiàn)的各種冶金缺陷和表面粗糙度列表。
(責(zé)任編輯：admin)
Himed評(píng)估不同噴砂磨料在3
粉末粒徑可以控制增材制造
Divergent公司以3D打印技
浙大口腔醫(yī)學(xué)院：生物3D打
新型類器官樣神經(jīng)血管球促
推動(dòng)粘結(jié)劑噴射（鑄造/金最新內(nèi)容
- ·Himed評(píng)估不同噴砂磨料在3D打印鈦合金
- ·粉末粒徑可以控制增材制造合金微觀結(jié)構(gòu)
- ·Divergent公司以3D打印技術(shù)驅(qū)動(dòng)汽車制
- ·浙大口腔醫(yī)學(xué)院：生物3D打印在牙科組織
- ·新型類器官樣神經(jīng)血管球促進(jìn)皮瓣移植研
- ·推動(dòng)粘結(jié)劑噴射（鑄造/金屬/陶瓷）3D打
- ·工程化活體材料與3D生物打印融合：現(xiàn)狀
- ·鋁激光增材制造：基于可持續(xù)性視角的挑
- ·南航顧冬冬教授頂刊：《航空航天高性能
- ·3D打印多材料生物牙冠：多級(jí)結(jié)構(gòu)調(diào)控與
選區(qū)激光熔化增材
大型聚合物3D打印
6K Additive最新
如何打造增材制造
從實(shí)驗(yàn)室走向生產(chǎn)
3D打印在口腔修復(fù)熱點(diǎn)內(nèi)容
