原位表面改性的增材制造納米WC/AlSi10Mg 合金增強機制
時間：2024-05-18 10:00 來源：增材制造納米 作者：admin 閱讀：次
隨著新能源汽車、航空航天、高端裝備等戰略新興產業朝輕量化、智能化方向快速發展，對輕量化結構件的“材料-結構-性能一體化”要求越來越高，使用激光選區熔化（SLM）增材制造技術制造高性能鋁基結構件已成為當前研究熱點。現有研究多采用添加納米陶瓷顆粒作為鋁合金基體增強相，提升SLM成形鋁基復合材料的綜合性能。眾所周知，納米WC顆粒具有優異耐磨和力學性能，常作為鐵基、鎳基、鈷基和鋁基復合材料的增強相。本文選擇納米WC顆粒作為增強相，添加到AlSi10Mg基體中，通過選擇性激光熔化增材制造技術（SLM）制備高性能的鋁基納米復合材料。為克服納米WC顆粒之間因范德華力而產生的自團聚問題，采用靜電自組裝工藝制備納米WC復合AlSi10Mg鋁合金粉末，在最優SLM成形工藝下3D打印所需試樣，系統研究納米WC添加對AlSi10Mg鋁合金基體晶粒形貌、析出相分布、相組成、力學和摩擦磨損性能的影響，明確其形核機理及鋁基體微觀組織演變和性能調控機制。
文章亮點
證實了SLM 制備的納米WC/AlSi10Mg 材料中形成多種Al−W 金屬間化合物相，通過(002)α(Al)//(104)Al5W 的取向關系，確認具有4.7%的低晶格失配度的Al/Al5W 可形成良好共格界面，納米WC 顆粒和Al−W 相可促使柱狀晶轉變?yōu)榈容S晶，獲得精細的等軸晶組織。
圖1所示為添加1 wt.%納米WC試樣中觀察的粒狀顆粒形貌、EDS元素分析、界面及電子衍射斑點圖，結果表明該顆粒為Al5W相。對其界面高分辨照片中界面兩側的晶面間距進行計算，表明α-Al 和Al5W之間具有匹配良好的共格界面，界面晶體學關系為圖片和(002)α(Al)//(104)Al5W。納米顆粒點I的C元素含量比較高，表明Al5W主要是圍繞分解的納米WC顆粒周邊形成和長大。需要特別注意的是電子衍射斑點圖中還出現了明顯衍射環，對應于 (012)Al5W 和 (022)Al5W相，進一步證實基體組織中生成了大量細小納米Al5W顆粒。為確認Al5W與α-Al的共格界面，采用方程式（1）計算了α-Al（立方，F(xiàn)m-3m空間群）與Al5W（六方，P63空間群）晶格匹配度。此外，在圖1 (a)和的SAED衍射斑點中，均有檢測到α-Al的衍射斑點。
同時采用第一性原理計算了Al/Al5W界面的不同參數和晶體結構，如圖2所示。模擬和計算結果都表明兩者之間能形成穩定的共格界面，通過方程式（1）計算 (002)α-Al 和 (104)Al5W晶格匹配度為4.7%，小于形成共格界面所需最低錯配度5%的要求。這些模擬計算結果也進一步證實了圖1 (a)高分辨HRTEM中觀察到的良好共格界面。如圖1 (c)所示，通過EDS元素和電子衍射斑點結果分析，證實了添加5 wt.%納米WC成形試樣中觀察到的多邊形納米顆粒 Ⅲ為納米Al4W相。與Al/Al5W的共格界面不同，Al/Al4W之間為半共格界面，通過計算高分辨HRTEM中界面兩側的晶面間距，證實界面兩側的晶面分別為(110)Al4W and (111)α-Al。這種半共格界面有可能是位錯形成原因。此外，通過分析不同納米顆粒的電子衍射斑點，在添加1 wt.%納米WC的成形試樣中，還檢測到在XRD檢測中沒有出現的Al12W相，其形成也在類似文獻中有報道，形成的可能反應式如式（2）所示：
式中， δ 是晶格匹配度, α 是不同相的晶格常數。
上述反應方程式（2）表明，Al12W相是隨著凝固過程中納米Al5W的進一步分解而產生，因此在添加不同納米WC的SLM成形試樣中僅有少量納米Al12W生成。同時，如圖2中所示，納米顆粒 Ⅱ的Al和C元素含量非常高，而W元素含量為零，推測這一納米顆粒有可能為Al4C3相，然而因為含量過少，在XRD中無明顯衍射峰出現。
總結來看，在SLM成形激光熔池的高溫作用下，添加的納米WC顆粒部分溶解于α-Al基體，并與鋁合金基體的主要元素反應生成一系列Al-W金屬間化合物。隨著激光選區熔化的熔池開始凝固，高熔點納米WC和Al-W化合物顆粒傾向于形成。計算表明(104)Al5W相和(002)α-Al相之間的晶格失配為4.7%，根據Turnbull和Vonnegut的研究結果，臨界形核過冷度（ΔTn）與晶格失配度（δ）的變化呈正相關，符合方程式（3），其中CE是彈性系數，ΔSv是單位體積相變熵：
因此，基于Al5W相與α-Al基體之間良好的共格界面，可以促進柱狀晶轉變?yōu)榈容S晶組織，抑制晶粒的生長。另外也可以作為異質形核劑促進Mg2Si相析出。
研究結論
采用靜電自組裝工藝分別制備了不同含量WC的AlSi10Mg復合粉末，在最優SLM成形工藝條件下，制備得到1 wt.%、3 wt.%和5 wt.%納米WC/AlSi10Mg成形試樣。系統研究了納米WC添加量對顯微組織演變及性能影響規律，優化納米WC對鋁合金基體的合適添加量。初步探索了納米WC顆粒在鋁基體中的界面微結構、顯微組織調控及性能強化機理。通過晶格參數計算Al5W與α-Al的晶格匹配度為4.7%，Al5W/Al界面微結構表征也證實了Al5W/Al間具有良好共格界面，其界面晶體學關系為圖片和 (002)α-Al//(104)Al5W。基于Al5W與α-Al的共格界面及其他納米Al-W中間相的強化作用，顯著提升了SLM成形AlSi10Mg試樣的力學和摩擦磨損性能。
引用格式

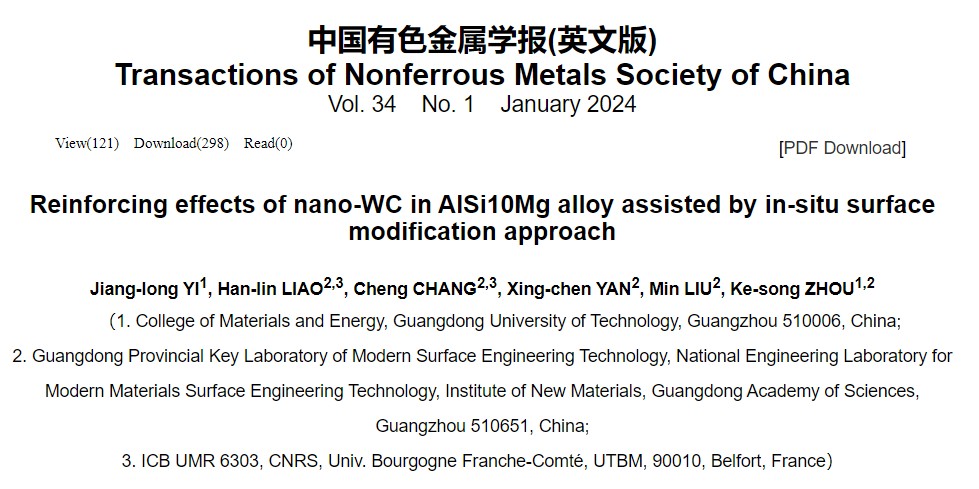

Jiang-long YI, Han-lin LIAO, Cheng CHANG, Xing-chen YAN, Min LIU, Ke-song ZHOU. Reinforcing effects of nano-WC in AlSi10Mg alloy assisted by in-situ surface modification approach [J]. Transactions of Nonferrous Metals Society of China, 2024, 34 (01): 50-64.
研究團隊
劉敏
教授級高級工程師，博士生導師
現任廣東省科學院副院長，現代材料表面工程技術國家工程實驗室主任，中國材料研究學會常務理事，中國機械工程學會表面工程分會副主任，中國腐蝕學會高溫腐蝕與防護專業委員會分會副主任。先后主持和參加973、863、國際合作、軍工配套等項目40多項，研究成果已經廣泛應用于航空、鋼鐵、包裝印刷和能源等國民經濟部門。入選“新世紀國家百千萬人才工程”，享受國務院政府特殊津貼。獲國家科技進步二等獎1項、省部級一等獎7項、省部級二等獎5項。發表論文200多篇、授權專利50多件。研究方向主要有表面工程技術和增材制造技術。
閆星辰
博士，副研究員
一直從事金屬激光制造技術研究，入選 2022 年斯坦福全球前 2%科學家、中國科協“青年人才托舉工程”、廣東省科學院“百人計劃”C類人才等，獲得中國有色金屬工業科技進步二等獎 1 項，目前擔任中國表面工程協會委員、廣東省機械工程學會增材制造分會理事長、廣東省增材制造協會副理事長、廣東省大灣區激光與增材制造產業技術創新聯盟副秘書長和廣東省重點領域研發計劃項目及自然科學基金評審專家等。在生物醫用金屬增材制造仿生多孔結構設計原理、控形控性新方法及機理、生物醫療創新應用等方面取得了系列創新成果，相關成果在 Additive Manufacturing、Materials Research Letters等國內外權威期刊發表學術論文 80 余篇，總引 2300 余次，H 指數 27，并編寫著作 2 部，論著證明材料見附件3。累計申請國家專利 34 件及 PCT 和美國發明專利各 1 件，其中第一發明人授權國家發明專利 7 件。
論文鏈接：http://www.ysxbcn.com/paper/paperview.aspx?id=paper_1051214
文章亮點
證實了SLM 制備的納米WC/AlSi10Mg 材料中形成多種Al−W 金屬間化合物相，通過(002)α(Al)//(104)Al5W 的取向關系，確認具有4.7%的低晶格失配度的Al/Al5W 可形成良好共格界面，納米WC 顆粒和Al−W 相可促使柱狀晶轉變?yōu)榈容S晶，獲得精細的等軸晶組織。

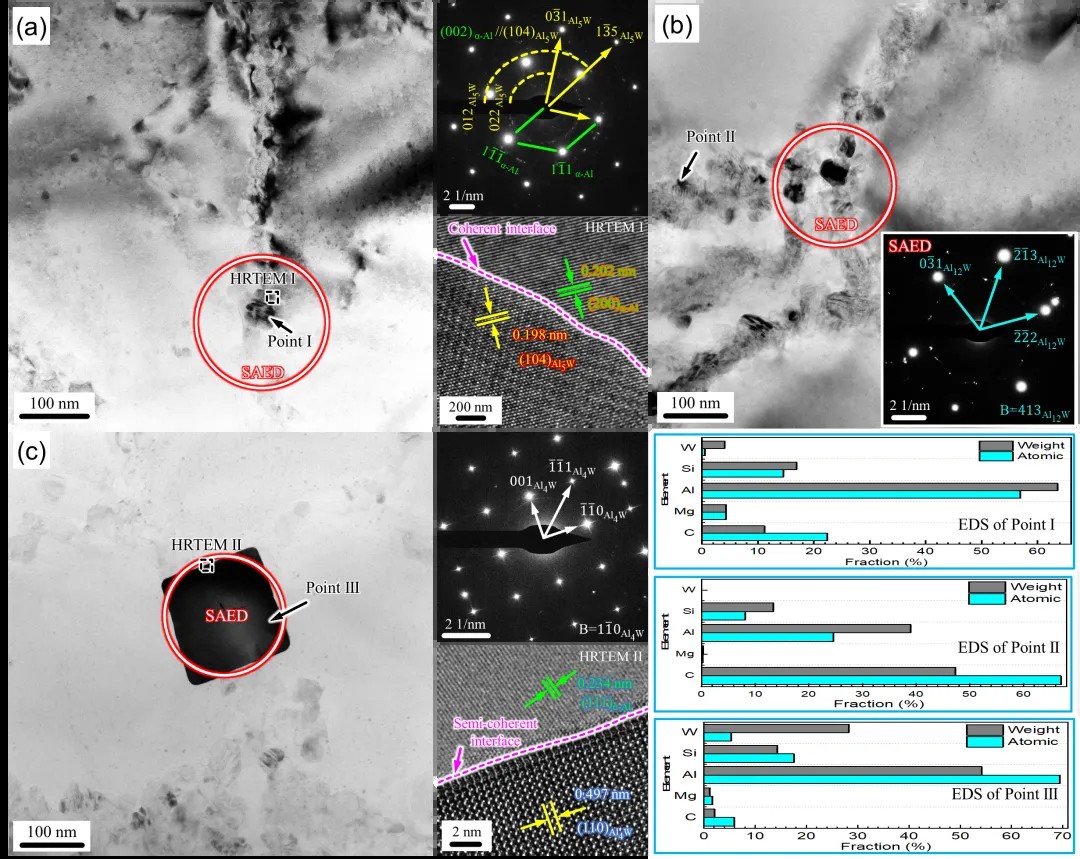

圖1 SLM成形納米WC/AlSi10Mg試樣中納米顆粒相HRTEM、EDS和SAED分析 Al5W 相; (b) Al12W 相; (c) Al4W 相
圖1所示為添加1 wt.%納米WC試樣中觀察的粒狀顆粒形貌、EDS元素分析、界面及電子衍射斑點圖，結果表明該顆粒為Al5W相。對其界面高分辨照片中界面兩側的晶面間距進行計算，表明α-Al 和Al5W之間具有匹配良好的共格界面，界面晶體學關系為圖片和(002)α(Al)//(104)Al5W。納米顆粒點I的C元素含量比較高，表明Al5W主要是圍繞分解的納米WC顆粒周邊形成和長大。需要特別注意的是電子衍射斑點圖中還出現了明顯衍射環，對應于 (012)Al5W 和 (022)Al5W相，進一步證實基體組織中生成了大量細小納米Al5W顆粒。為確認Al5W與α-Al的共格界面，采用方程式（1）計算了α-Al（立方，F(xiàn)m-3m空間群）與Al5W（六方，P63空間群）晶格匹配度。此外，在圖1 (a)和的SAED衍射斑點中，均有檢測到α-Al的衍射斑點。
同時采用第一性原理計算了Al/Al5W界面的不同參數和晶體結構，如圖2所示。模擬和計算結果都表明兩者之間能形成穩定的共格界面，通過方程式（1）計算 (002)α-Al 和 (104)Al5W晶格匹配度為4.7%，小于形成共格界面所需最低錯配度5%的要求。這些模擬計算結果也進一步證實了圖1 (a)高分辨HRTEM中觀察到的良好共格界面。如圖1 (c)所示，通過EDS元素和電子衍射斑點結果分析，證實了添加5 wt.%納米WC成形試樣中觀察到的多邊形納米顆粒 Ⅲ為納米Al4W相。與Al/Al5W的共格界面不同，Al/Al4W之間為半共格界面，通過計算高分辨HRTEM中界面兩側的晶面間距，證實界面兩側的晶面分別為(110)Al4W and (111)α-Al。這種半共格界面有可能是位錯形成原因。此外，通過分析不同納米顆粒的電子衍射斑點，在添加1 wt.%納米WC的成形試樣中，還檢測到在XRD檢測中沒有出現的Al12W相，其形成也在類似文獻中有報道，形成的可能反應式如式（2）所示：

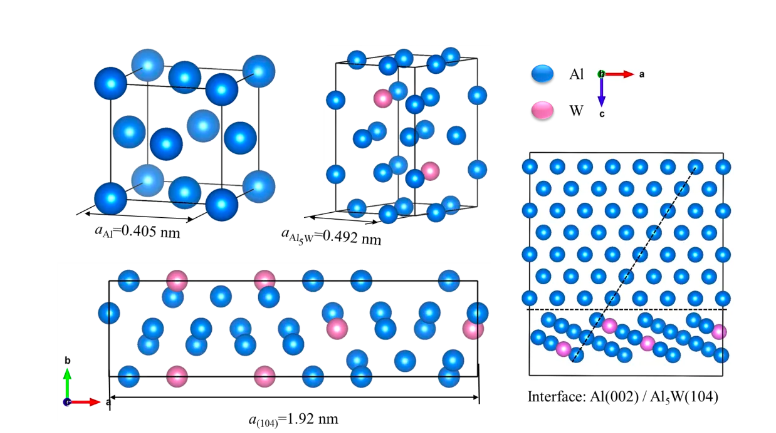

圖2 (002)α-Al/(104)Al5W 界面模擬計算圖
上述反應方程式（2）表明，Al12W相是隨著凝固過程中納米Al5W的進一步分解而產生，因此在添加不同納米WC的SLM成形試樣中僅有少量納米Al12W生成。同時，如圖2中所示，納米顆粒 Ⅱ的Al和C元素含量非常高，而W元素含量為零，推測這一納米顆粒有可能為Al4C3相，然而因為含量過少，在XRD中無明顯衍射峰出現。
總結來看，在SLM成形激光熔池的高溫作用下，添加的納米WC顆粒部分溶解于α-Al基體，并與鋁合金基體的主要元素反應生成一系列Al-W金屬間化合物。隨著激光選區熔化的熔池開始凝固，高熔點納米WC和Al-W化合物顆粒傾向于形成。計算表明(104)Al5W相和(002)α-Al相之間的晶格失配為4.7%，根據Turnbull和Vonnegut的研究結果，臨界形核過冷度（ΔTn）與晶格失配度（δ）的變化呈正相關，符合方程式（3），其中CE是彈性系數，ΔSv是單位體積相變熵：
因此，基于Al5W相與α-Al基體之間良好的共格界面，可以促進柱狀晶轉變?yōu)榈容S晶組織，抑制晶粒的生長。另外也可以作為異質形核劑促進Mg2Si相析出。
研究結論
采用靜電自組裝工藝分別制備了不同含量WC的AlSi10Mg復合粉末，在最優SLM成形工藝條件下，制備得到1 wt.%、3 wt.%和5 wt.%納米WC/AlSi10Mg成形試樣。系統研究了納米WC添加量對顯微組織演變及性能影響規律，優化納米WC對鋁合金基體的合適添加量。初步探索了納米WC顆粒在鋁基體中的界面微結構、顯微組織調控及性能強化機理。通過晶格參數計算Al5W與α-Al的晶格匹配度為4.7%，Al5W/Al界面微結構表征也證實了Al5W/Al間具有良好共格界面，其界面晶體學關系為圖片和 (002)α-Al//(104)Al5W。基于Al5W與α-Al的共格界面及其他納米Al-W中間相的強化作用，顯著提升了SLM成形AlSi10Mg試樣的力學和摩擦磨損性能。
引用格式
Jiang-long YI, Han-lin LIAO, Cheng CHANG, Xing-chen YAN, Min LIU, Ke-song ZHOU. Reinforcing effects of nano-WC in AlSi10Mg alloy assisted by in-situ surface modification approach [J]. Transactions of Nonferrous Metals Society of China, 2024, 34 (01): 50-64.
研究團隊
劉敏
教授級高級工程師，博士生導師
現任廣東省科學院副院長，現代材料表面工程技術國家工程實驗室主任，中國材料研究學會常務理事，中國機械工程學會表面工程分會副主任，中國腐蝕學會高溫腐蝕與防護專業委員會分會副主任。先后主持和參加973、863、國際合作、軍工配套等項目40多項，研究成果已經廣泛應用于航空、鋼鐵、包裝印刷和能源等國民經濟部門。入選“新世紀國家百千萬人才工程”，享受國務院政府特殊津貼。獲國家科技進步二等獎1項、省部級一等獎7項、省部級二等獎5項。發表論文200多篇、授權專利50多件。研究方向主要有表面工程技術和增材制造技術。
閆星辰
博士，副研究員
一直從事金屬激光制造技術研究，入選 2022 年斯坦福全球前 2%科學家、中國科協“青年人才托舉工程”、廣東省科學院“百人計劃”C類人才等，獲得中國有色金屬工業科技進步二等獎 1 項，目前擔任中國表面工程協會委員、廣東省機械工程學會增材制造分會理事長、廣東省增材制造協會副理事長、廣東省大灣區激光與增材制造產業技術創新聯盟副秘書長和廣東省重點領域研發計劃項目及自然科學基金評審專家等。在生物醫用金屬增材制造仿生多孔結構設計原理、控形控性新方法及機理、生物醫療創新應用等方面取得了系列創新成果，相關成果在 Additive Manufacturing、Materials Research Letters等國內外權威期刊發表學術論文 80 余篇，總引 2300 余次，H 指數 27，并編寫著作 2 部，論著證明材料見附件3。累計申請國家專利 34 件及 PCT 和美國發明專利各 1 件，其中第一發明人授權國家發明專利 7 件。
論文鏈接：http://www.ysxbcn.com/paper/paperview.aspx?id=paper_1051214
