綜述:LPBF打印鋁合金微觀結(jié)構(gòu)和力學性能控制策略的最新進展
時間:2024-10-21 15:00 來源:長三角G60激光聯(lián)盟 作者:admin 閱讀:次
燕山大學先進鍛壓成形技術與科學教育部重點實驗室、中國兵器工業(yè)集團航空彈藥研究所、阿爾泰國立技術大學及哈爾濱工業(yè)大學的科研人員報道了LPBF打印鋁合金微觀結(jié)構(gòu)和力學性能控制策略的最新進展研究。相關研究成果以“Recent progress on the control strategies of microstructure and mechanical properties of LPBF-printed aluminum alloys”為題發(fā)表在《The International Journal of Advanced Manufacturing Technology》上。
激光粉末床熔融(LPBF)是一種成型精度高、可打印復雜的金屬構(gòu)件的快速成型技術,可應用于航空航天領域。與其他金屬材料相比,采用LPBF技術制造的鋁合金零件由于材料和結(jié)構(gòu)的結(jié)合,能更好地實現(xiàn)輕質(zhì)結(jié)構(gòu)。然而,在LPBF工藝過程中,打印部件內(nèi)部容易形成球化、孔隙、粗晶粒和裂紋等許多冶金缺陷,導致鋁合金性能下降。為了解決上述問題,研究人員對改善LPBF制成的鋁合金零件的力學性能進行了深入探索。本文從微觀結(jié)構(gòu)和性能的調(diào)控策略兩個方向探討了提高鋁合金成形質(zhì)量的方法。從工藝參數(shù)優(yōu)化、合金元素改性、強化相添加和后處理等方面探討了LPBF加工鋁合金的研究現(xiàn)狀。此外,還對LPBF加工鋁合金的微觀結(jié)構(gòu)和性能進行了系統(tǒng)綜述。
研究人員在工作中發(fā)現(xiàn)了幾種主要方法來改進LPBF AM制造鋁合金部件。通過調(diào)節(jié)合金元素和添加強化相,在鋁合金基體中形成具有較高體積分數(shù)和彌散分布的強化相。通過各種第二相之間的相互作用,進一步提高了鋁合金對LPBF的適應性。通過選擇適當?shù)墓に噮?shù),可以抑制球化、孔隙和裂紋缺陷的形成。通過后處理工藝,改變了鋁合金的微觀結(jié)構(gòu),提高了鋁合金部件的力學性能,釋放了制造過程中產(chǎn)生的部分殘余應力,改善了LPBF制備的鋁合金的工作性能和使用壽命。然而,LPBF鋁合金的開發(fā)仍面臨一些關鍵挑戰(zhàn):
1. LPBF過程中熔池的溫度變化是一個復雜的過程,也是影響鋁合金LPBF成形質(zhì)量的決定性因素。溫度場與成形質(zhì)量之間的關系尚未得到明確探討,因此有必要系統(tǒng)研究LPBF過程中熔池的非平衡冶金過程。未來的研究應重點開發(fā)先進的數(shù)值模擬技術和實時監(jiān)測方法,來精確控制和優(yōu)化熔池內(nèi)的溫度分布,從而改善材料的最終性能。
2.LPBF的生產(chǎn)效率較低。如果要提高生產(chǎn)效率,就會影響成型的質(zhì)量和精度,因此需要有效的手段來解決二者之間的矛盾。用LPBF制作的鋁合金部件難以直接應用于工程,生產(chǎn)工藝有待進一步優(yōu)化。未來的研究可以重點關注提高激光掃描速度和粉末利用率的方法,同時開發(fā)新的工藝,在不影響質(zhì)量的前提下提高生產(chǎn)效率。
3.目前,鋁合金中各種第二相的優(yōu)化機理尚未得到明確解釋,因此有必要建立不同的強化機理和強度提升理論模型,以進一步揭示鋁合金的協(xié)同強化和增韌機理。未來的挑戰(zhàn)包括更深入地了解微觀結(jié)構(gòu)與宏觀性能之間的關系,以及如何通過控制第二相的分布和形態(tài)實現(xiàn)最佳性能。這需要跨學科合作,開發(fā)更具預測性和指導性的模型,以支持高性能鋁合金的設計和制造。
此外,未來的研究還應關注LPBF技術在更廣泛工業(yè)應用領域的可擴展性,包括汽車、航空航天和生物醫(yī)學領域。研究人員應探索材料設計和工藝創(chuàng)新如何克服當前的技術瓶頸,推動 LPBF技術的廣泛工業(yè)化。
論文鏈接:
Wang, H., Wang, X., Zou, J. et al. Recent progress on the control strategies of microstructure and mechanical properties of LPBF-printed aluminum alloys. Int J Adv Manuf Technol 134, 4015–4039 (2024). https://doi.org/10.1007/s00170-024-14395-w


圖1.LPBF在制備鋁合金復合結(jié)構(gòu)中的典型應用。

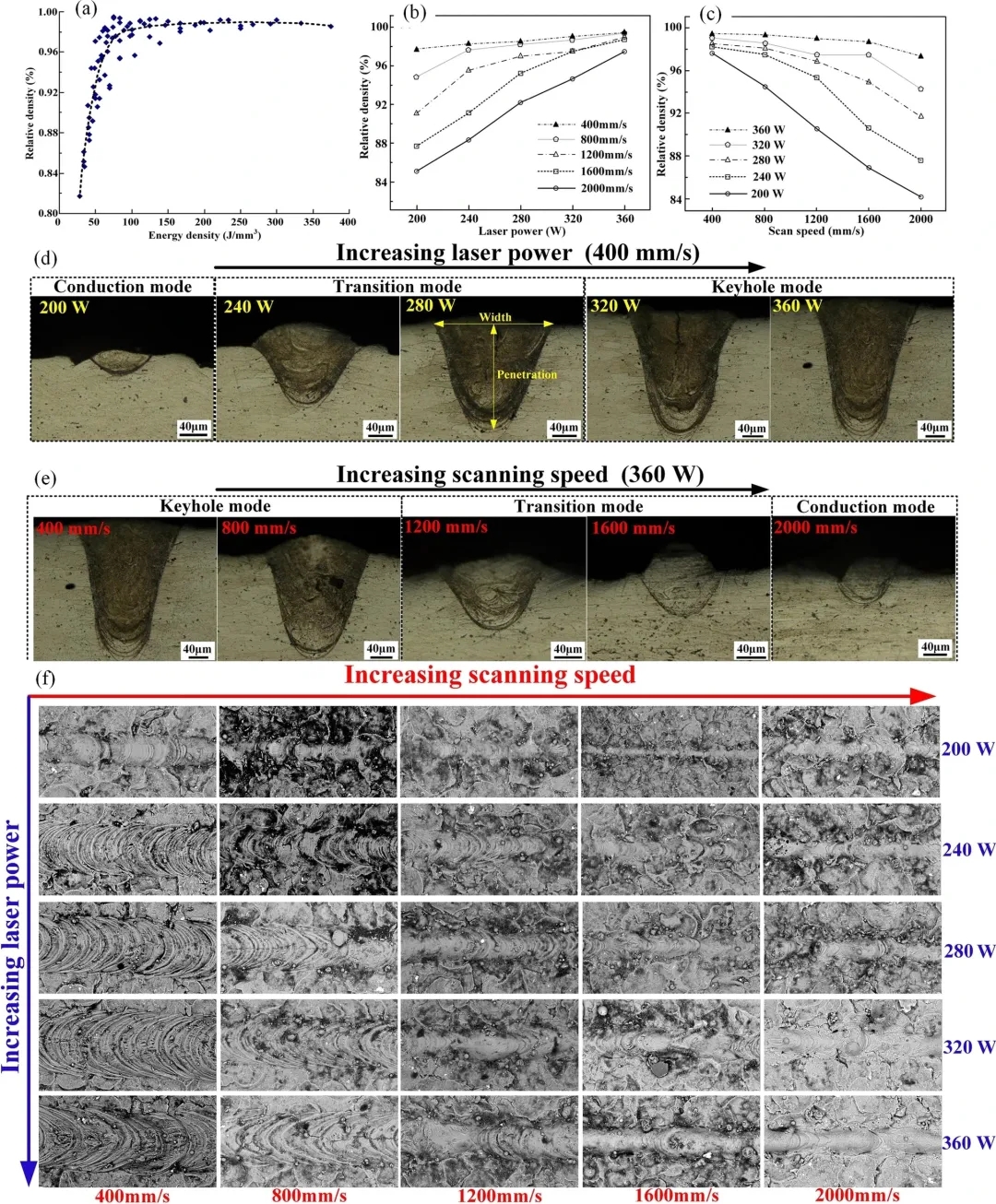

圖2.不同能量密度(a)、激光功率(b)和掃描速度(c)下樣品的密度。(d) 凝固示意圖。(e)不同工藝參數(shù)下獲得的三種單軌。(f)不同工藝參數(shù)下單軌的表面形貌。

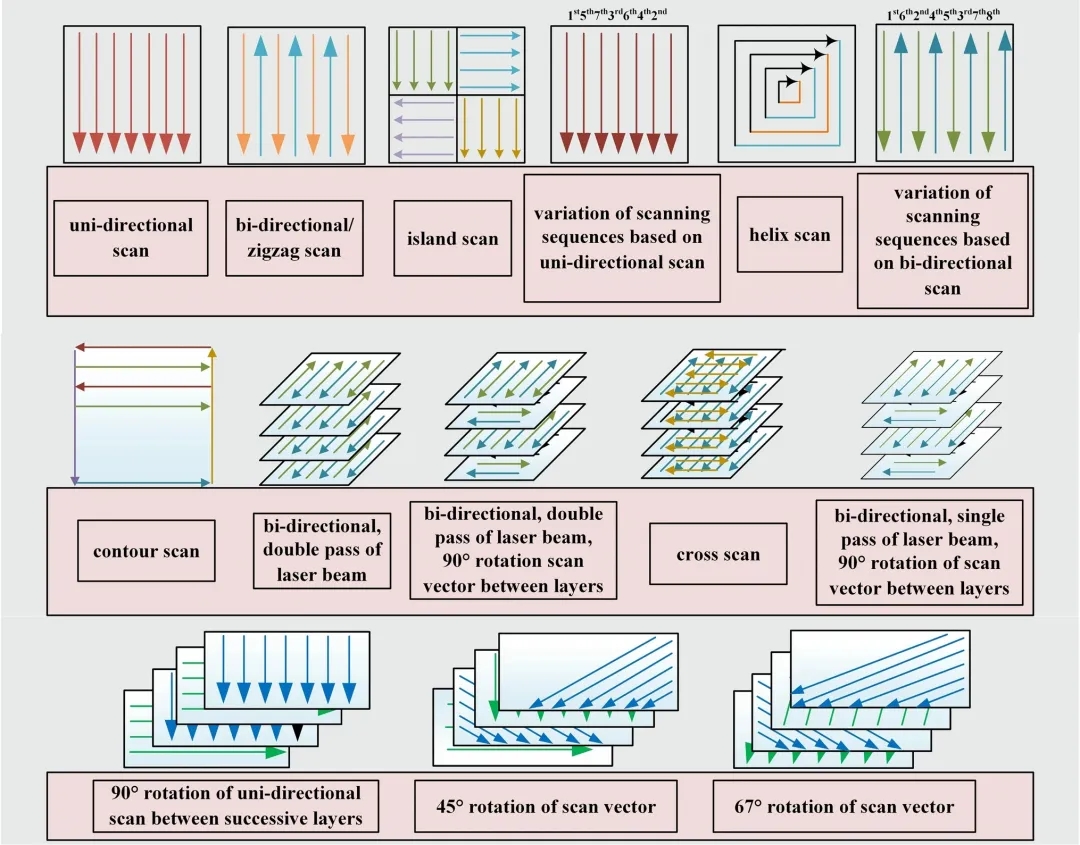

圖3.LPBF使用的不同掃描策略示意圖。

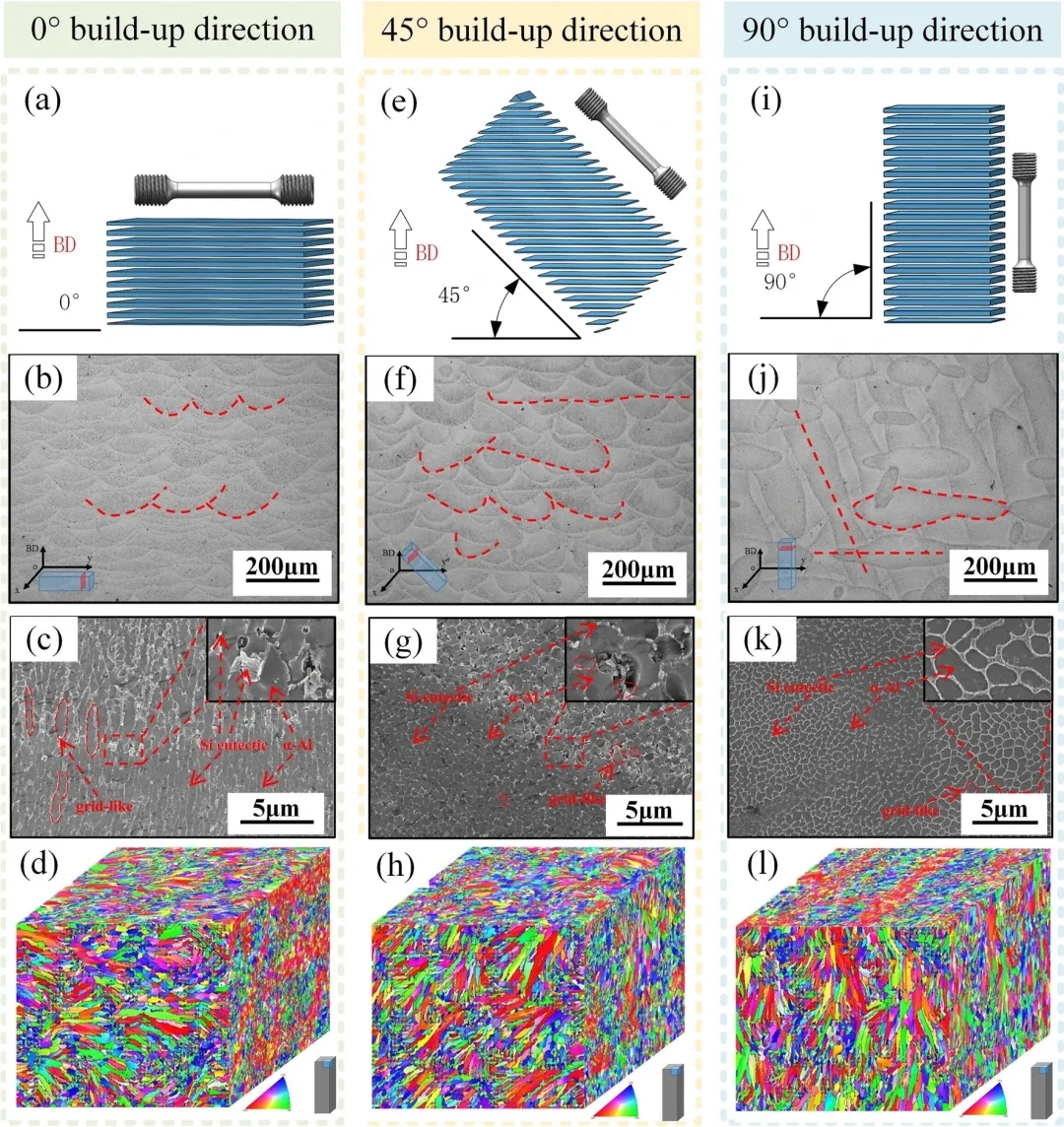

圖4.LPBF成形后AlSi10Mg的三維示意圖、OM、SEM 和 EBSD 逆極圖(IPF)a成形0°、b 成形45°、c成形90°。

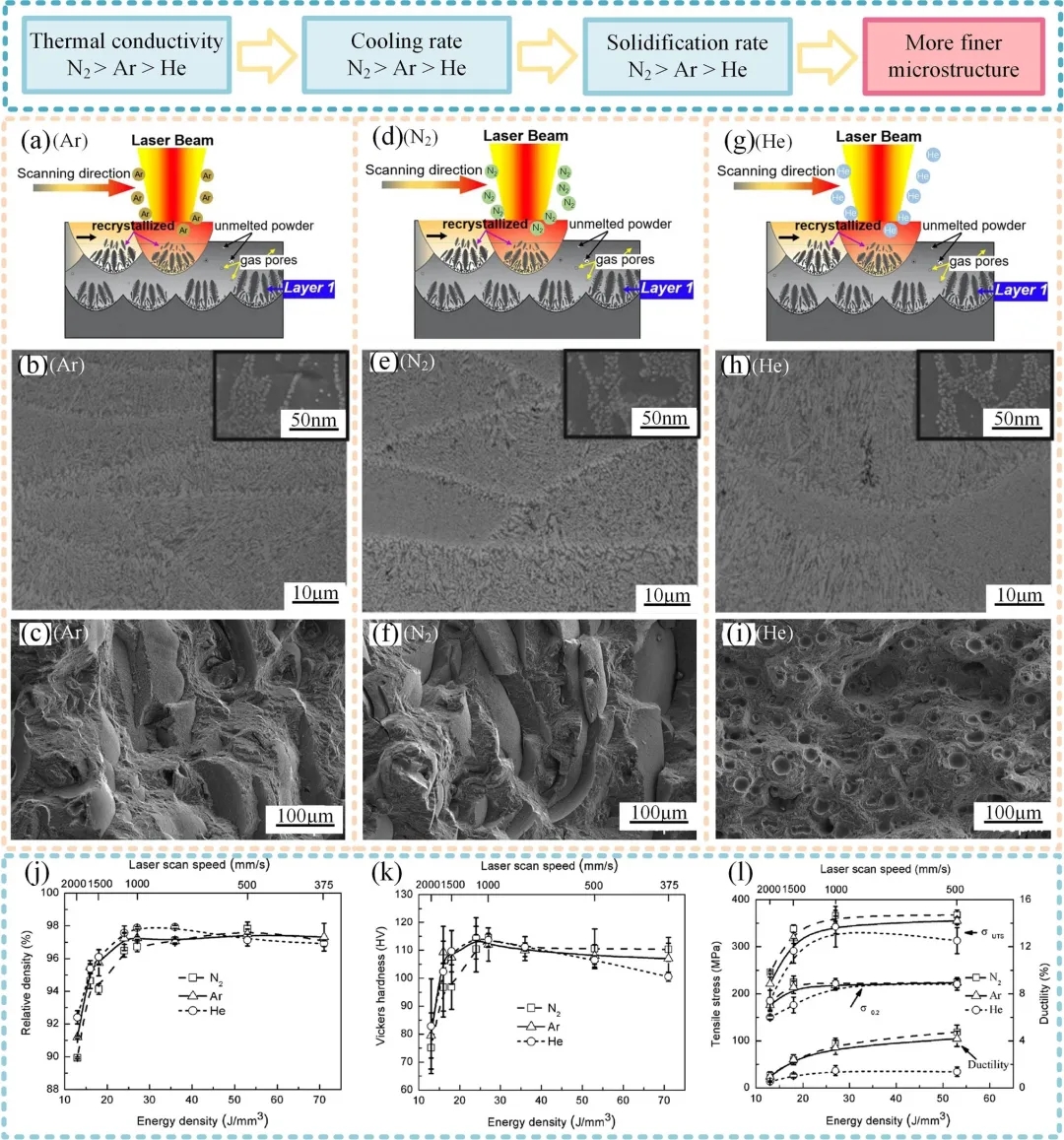

圖5.a-c Ar、d-f N2、g-i He下制造的Al-12Si樣品的OM圖像和斷口形貌。j-l不同氣氛下制造的Al-12Si樣品的相對密度、硬度和拉伸性能。

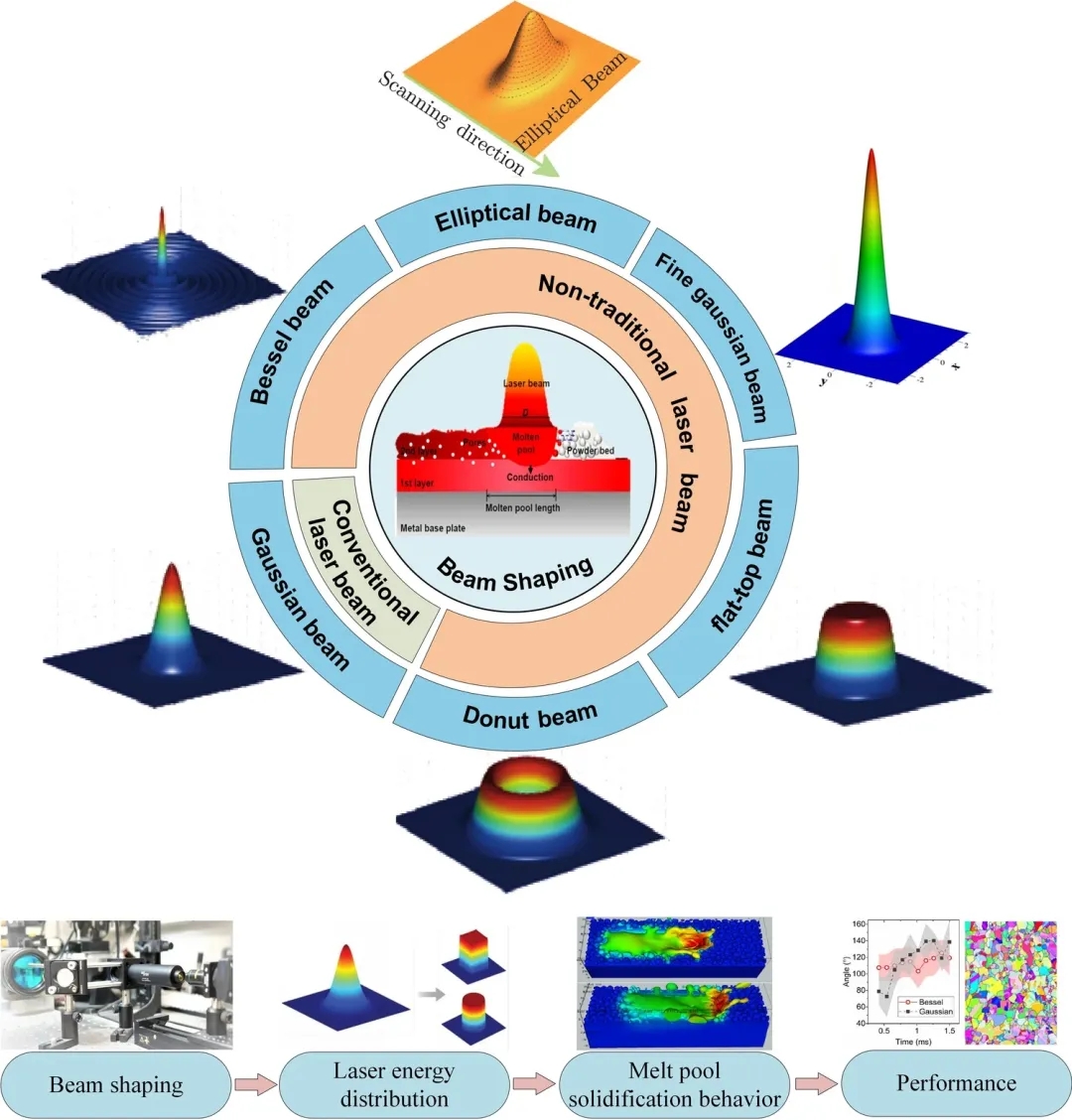

圖6.常見的光束整形方法。

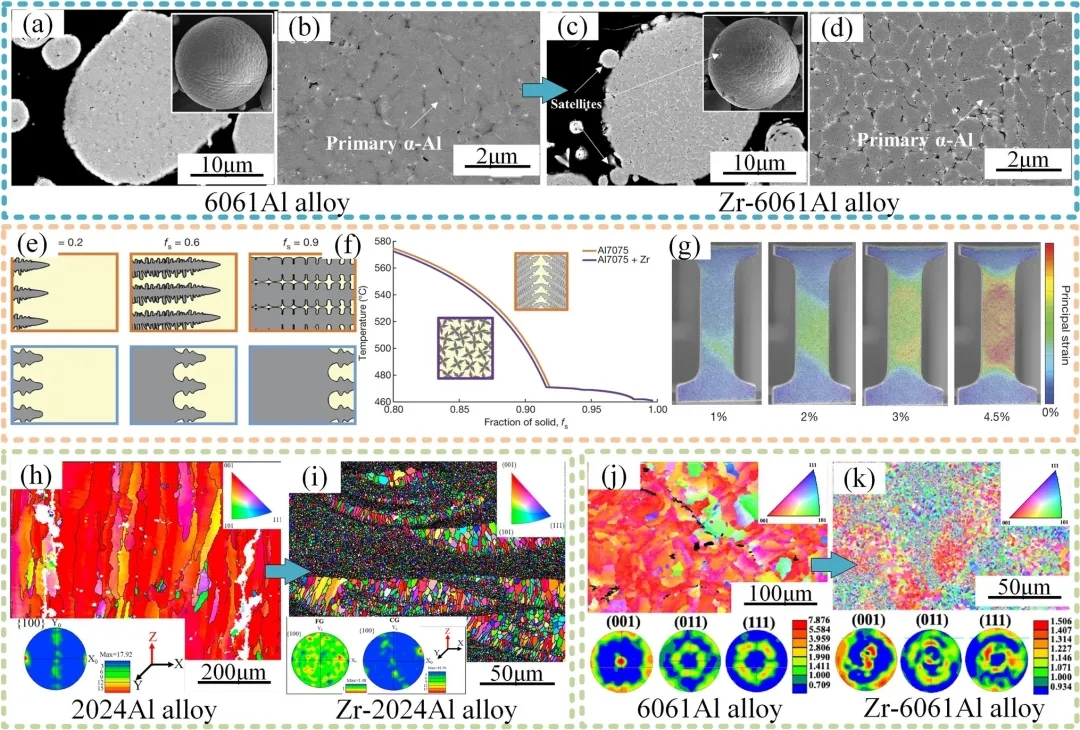

圖7.a-d Zr改性前后的AA6061粉末;凝固示意圖;f添加Zr前后AA7075鋁合金的凝固行為;g Zr改性后AA7075的應變行為。h AA2024、i Zr-AA2024、j AA6061、k Zr-AA6061的 EBSD取向圖和相應的極圖。

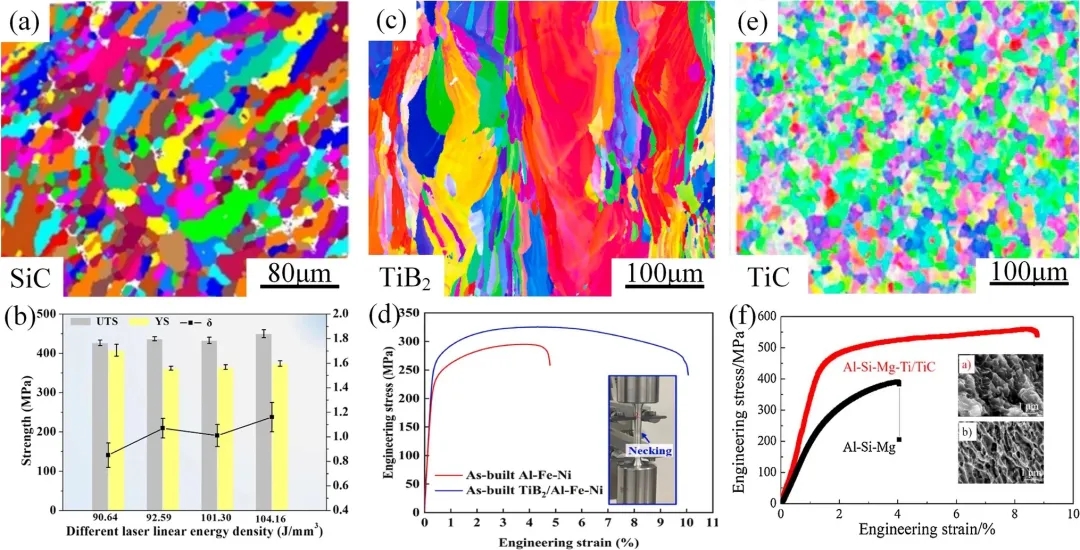

圖8.LPBF制備的a,b AlSi10Mg/10SiC;c, d Al-Fe-Ni/TiB2;e, f Al-Si-Mg-Ti/TiC的晶粒形貌和力學性能。

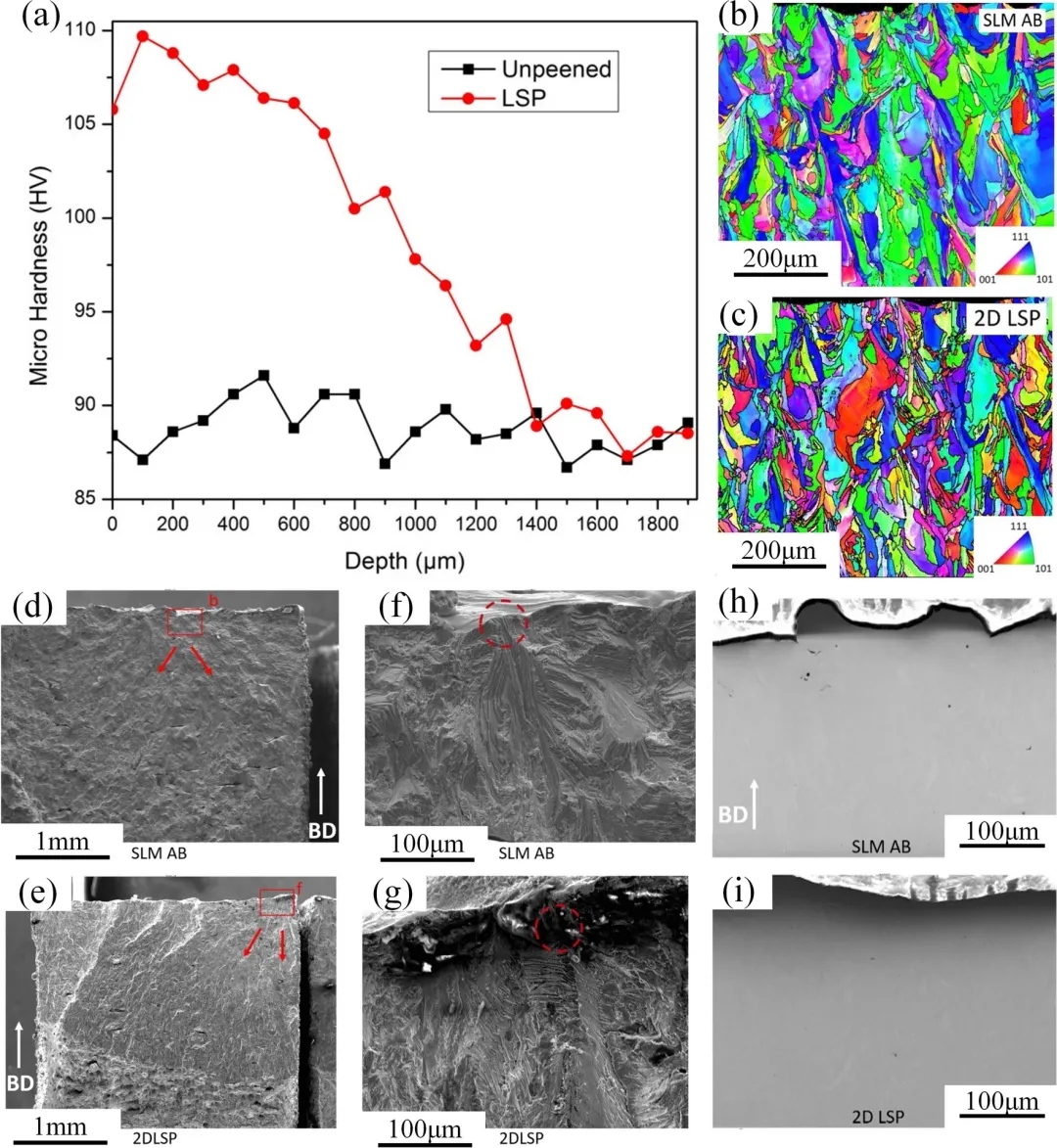

圖9.a經(jīng)過噴丸強化處理和未經(jīng)過噴丸強化處理樣品的維氏硬度曲線。b,c經(jīng)過噴丸強化處理和未經(jīng)過強化處理樣品的EBSD橫向橢圓極圖。d-g經(jīng)過噴丸強化處理和未經(jīng)過噴丸強化處理樣品斷裂表面的橫截面圖。h, i經(jīng)過噴丸強化處理和未經(jīng)過噴丸強化處理樣品的 SEM圖像。
研究人員在工作中發(fā)現(xiàn)了幾種主要方法來改進LPBF AM制造鋁合金部件。通過調(diào)節(jié)合金元素和添加強化相,在鋁合金基體中形成具有較高體積分數(shù)和彌散分布的強化相。通過各種第二相之間的相互作用,進一步提高了鋁合金對LPBF的適應性。通過選擇適當?shù)墓に噮?shù),可以抑制球化、孔隙和裂紋缺陷的形成。通過后處理工藝,改變了鋁合金的微觀結(jié)構(gòu),提高了鋁合金部件的力學性能,釋放了制造過程中產(chǎn)生的部分殘余應力,改善了LPBF制備的鋁合金的工作性能和使用壽命。然而,LPBF鋁合金的開發(fā)仍面臨一些關鍵挑戰(zhàn):
1. LPBF過程中熔池的溫度變化是一個復雜的過程,也是影響鋁合金LPBF成形質(zhì)量的決定性因素。溫度場與成形質(zhì)量之間的關系尚未得到明確探討,因此有必要系統(tǒng)研究LPBF過程中熔池的非平衡冶金過程。未來的研究應重點開發(fā)先進的數(shù)值模擬技術和實時監(jiān)測方法,來精確控制和優(yōu)化熔池內(nèi)的溫度分布,從而改善材料的最終性能。
2.LPBF的生產(chǎn)效率較低。如果要提高生產(chǎn)效率,就會影響成型的質(zhì)量和精度,因此需要有效的手段來解決二者之間的矛盾。用LPBF制作的鋁合金部件難以直接應用于工程,生產(chǎn)工藝有待進一步優(yōu)化。未來的研究可以重點關注提高激光掃描速度和粉末利用率的方法,同時開發(fā)新的工藝,在不影響質(zhì)量的前提下提高生產(chǎn)效率。
3.目前,鋁合金中各種第二相的優(yōu)化機理尚未得到明確解釋,因此有必要建立不同的強化機理和強度提升理論模型,以進一步揭示鋁合金的協(xié)同強化和增韌機理。未來的挑戰(zhàn)包括更深入地了解微觀結(jié)構(gòu)與宏觀性能之間的關系,以及如何通過控制第二相的分布和形態(tài)實現(xiàn)最佳性能。這需要跨學科合作,開發(fā)更具預測性和指導性的模型,以支持高性能鋁合金的設計和制造。
此外,未來的研究還應關注LPBF技術在更廣泛工業(yè)應用領域的可擴展性,包括汽車、航空航天和生物醫(yī)學領域。研究人員應探索材料設計和工藝創(chuàng)新如何克服當前的技術瓶頸,推動 LPBF技術的廣泛工業(yè)化。
論文鏈接:
Wang, H., Wang, X., Zou, J. et al. Recent progress on the control strategies of microstructure and mechanical properties of LPBF-printed aluminum alloys. Int J Adv Manuf Technol 134, 4015–4039 (2024). https://doi.org/10.1007/s00170-024-14395-w
(責任編輯:admin)
最新內(nèi)容
熱點內(nèi)容
