增材制造金屬疲勞性能研究:綜述(2)
時間：2024-11-23 08:32 來源：長三角G60激光聯盟 作者：admin 閱讀：次

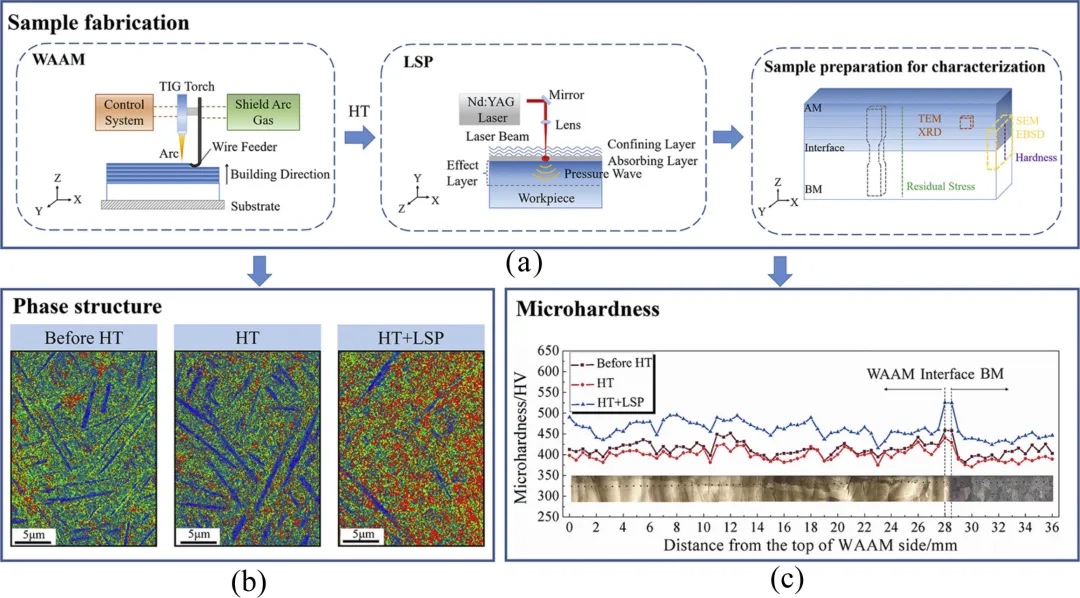

圖9. (a)WAAM和LSP工藝示意圖。(b)不同處理后界面區域的EBSD分析。HT前、HT、HT +LSP的KAM圖。(c) 顯微硬度曲線。

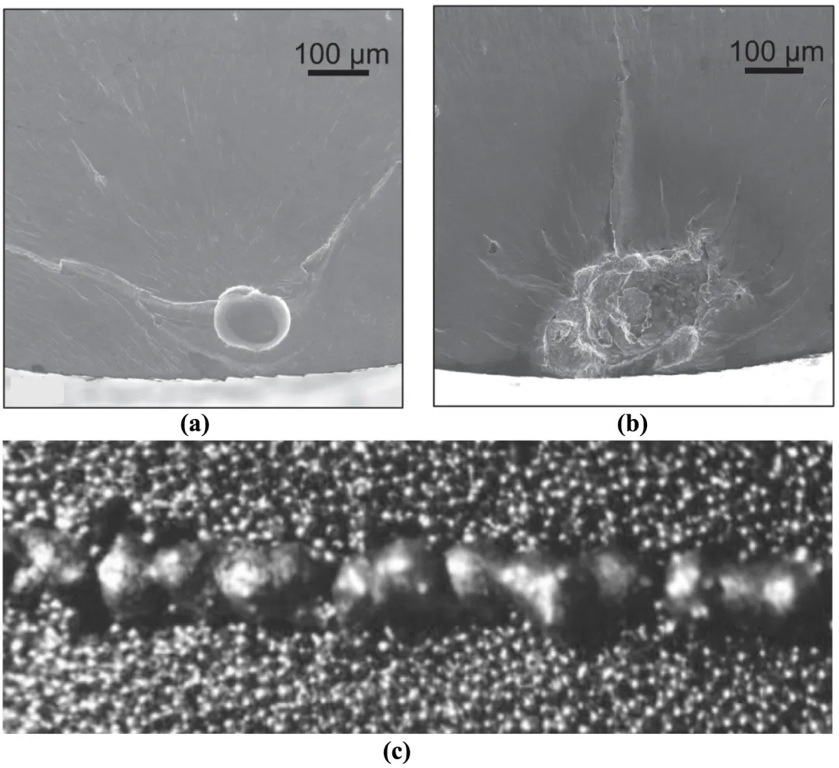

圖10.(a)缺乏熔合缺陷；(b)鎖孔缺陷。(c)球化顆粒。
圖11.SLM AlSi10Mg的微觀結構。

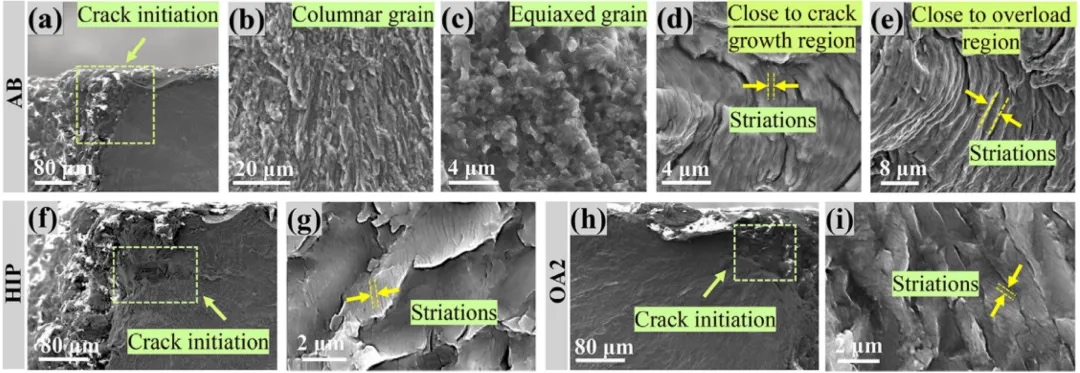

圖12.在135 MPa下測試的L-PBF AB（a-e）、HIP（f、g）、OA2（h、i）Al-Mg-Sc-Zr樣品的疲勞斷裂面。

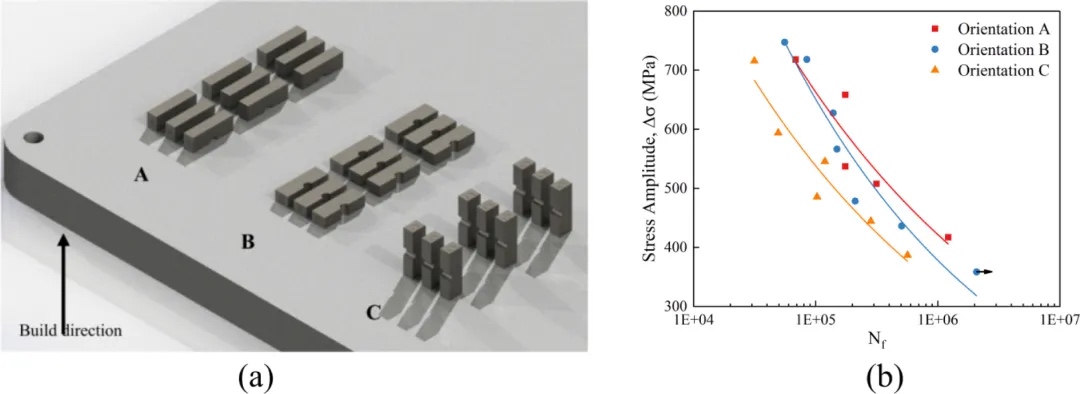

圖13.SLM IN 718試樣的疲勞壽命取決于其相對于成型方向的取向。

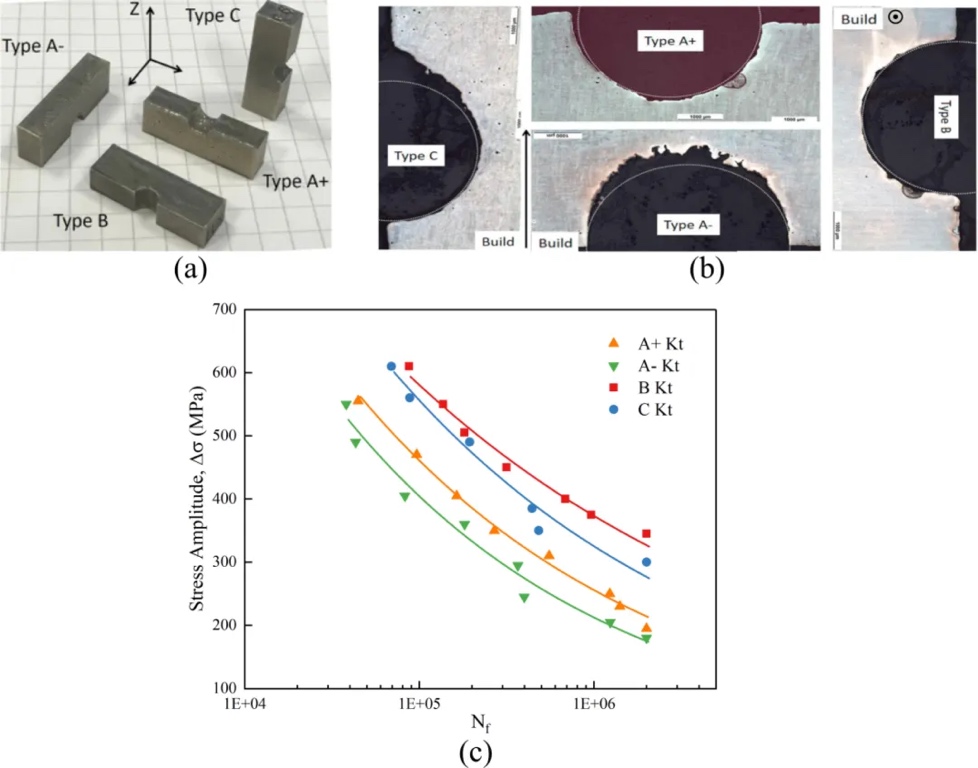

圖14.SLM制造的Inconel 718的缺口疲勞特性。

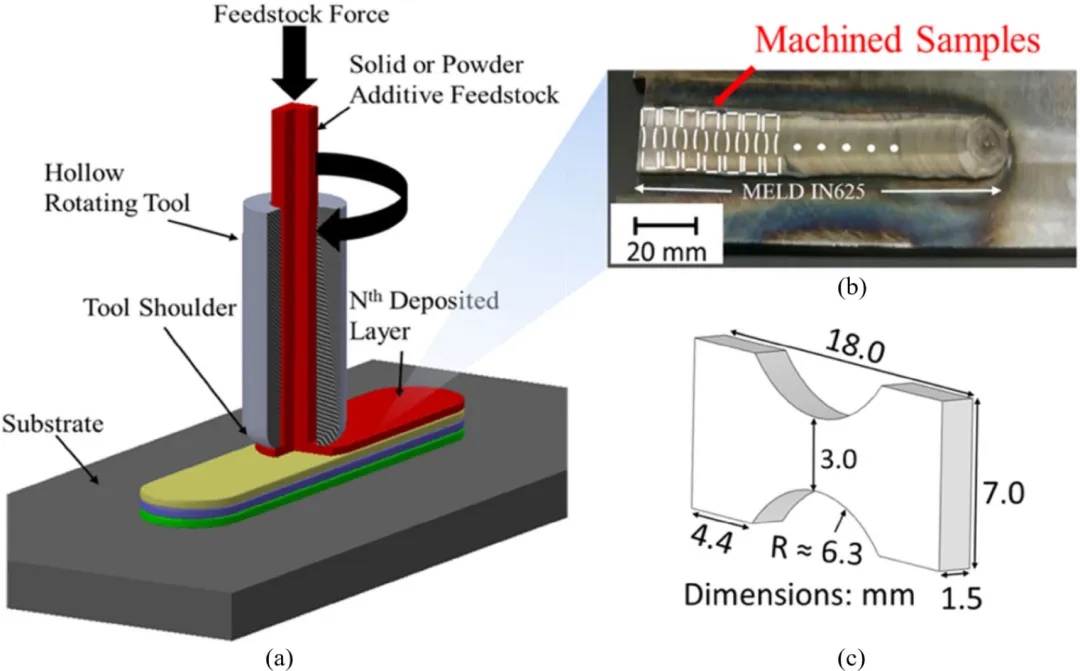

圖15.(a)通過空心攪拌工具擠壓實心棒的MELD工藝示意圖。(b)在HY80襯底上沉積的 IN625樣品。(c)用于沉積IN625和原料IN625試樣的疲勞試樣。

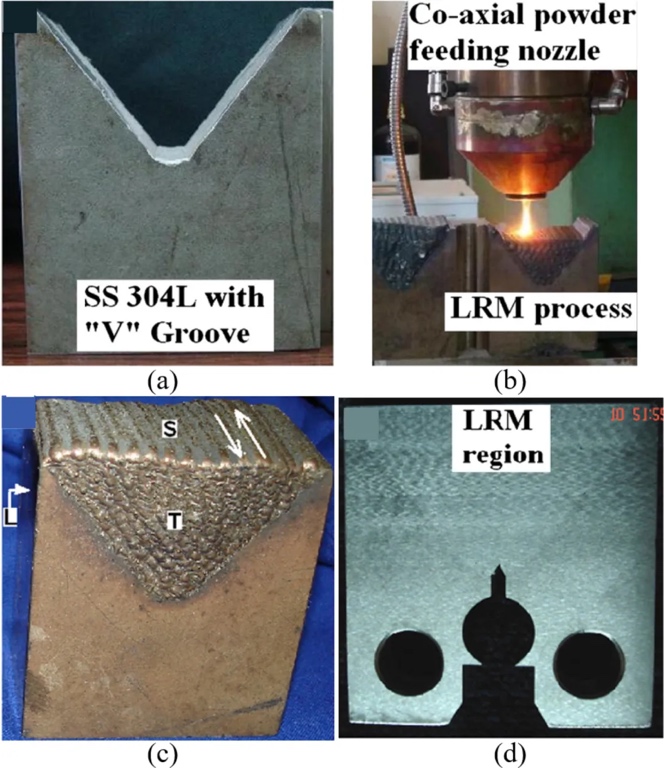

圖16.激光快速制造（LRM）Inconel 625 CT 測試樣品的步驟順序。

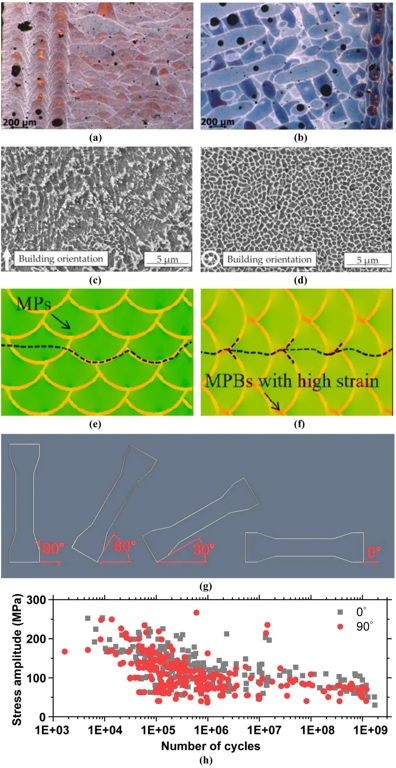

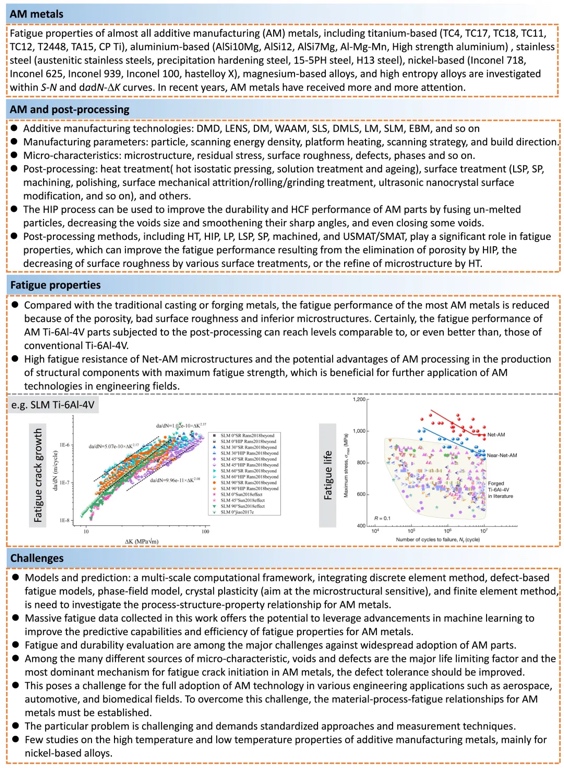

圖17.綜述中研究的增材制造金屬、AM和后處理、疲勞性能（例如SLM Ti-6Al-4V）和挑戰。
綜上所述，科研人員從疲勞壽命、疲勞極限和FCG三個方面回顧了AM金屬疲勞特性的最新進展。本工作中提到的增材金屬包括常用的鈦合金（如TC4、TC17、TC18、TA15、CP Ti等）、鋁合金（如AlSi10Mg、AlSi12、AlSi7Mg、AlMgScZr 和 AlMgMn）、不銹鋼（如316L、15-5 PH和17-4H）、鎳基合金（如IN718、IN625等）、鎂基合金和高熵合金。為全面了解AM金屬的加工-材料-疲勞關系，系統研究了顆粒、結構、制造加工參數（如AM技術、激光功率和速度、成型方向和掃描策略）、后處理（如LP、SP、LSP、機加工和USMAT）、HT、HIP和高溫對AM金屬疲勞特性的影響。對大量疲勞數據（S-N數據和da/dN-ΔK數據）進行了提取和分類，其中大部分數據是按照傳統金屬疲勞測試標準獲得的。由于AM缺乏標準化，導致疲勞數據相當分散。
論文鏈接：https://doi.org/10.1016/j.jmatprotec.2024.118425
(責任編輯：admin)
Himed評估不同噴砂磨料在3
粉末粒徑可以控制增材制造
Divergent公司以3D打印技
浙大口腔醫學院：生物3D打
新型類器官樣神經血管球促
推動粘結劑噴射（鑄造/金
選區激光熔化增材
大型聚合物3D打印
6K Additive最新
如何打造增材制造
從實驗室走向生產
3D打印在口腔修復
