1. 增材制造與工藝創(chuàng)新
      鎳鈦合金領域在2025年取得了突破性進展，尤其在增材制造技術方面，多項研究通過激光粉末床熔融（LPBF）技術解決了傳統(tǒng)制造中難以精準控制成分和復雜形狀的難題。本部分將系統(tǒng)介紹本年度在增材制造工藝優(yōu)化、電驅動回復技術及骨支架制備方面的創(chuàng)新成果。
激光粉末床熔融工藝優(yōu)化
      工藝參數精準調控：研究表明，激光功率與掃描速度的協(xié)同控制是獲得高致密度NiTi合金的關鍵。當激光功率為250 W，掃描速度在900-1300 mm/s區(qū)間時，制備的NiTi合金致密度可超過99.5%，奧氏體轉變終止溫度(Af)控制在39℃左右，與人體體溫高度匹配，為生物醫(yī)學應用提供了理想材料。值得注意的是，隨著掃描速度的增加，合金的相變溫度與致密度呈現(xiàn)先升高后降低的非線性變化規(guī)律，同時晶粒尺寸由34.4 μm顯著細化至20.5μm，這種細晶強化效應大幅提升了材料力學性能。
     熔池動力學與顯微組織：在LPBF過程中，高能激光束(~103-105 K/s的快速凝固速率)和周期性熱循環(huán)導致熔池內部形成梯度溫度場，進而產生獨特的微觀組織。熔池邊緣因冷卻速率較高形成超細胞狀晶，而熔池中心則發(fā)育細小枝晶。這種微觀結構異質性通過位錯密度調控直接影響材料的相變行為——較高位錯密度區(qū)域會阻礙馬氏體板條生長，導致殘余應變累積，進而影響超彈性穩(wěn)定性。
      成形缺陷控制技術：最新開發(fā)的機器學習輔助工藝優(yōu)化系統(tǒng)大幅降低了高致密度試樣的開發(fā)成本。通過神經網絡算法建立的預測模型，成功實現(xiàn)了對孔隙率、裂紋敏感區(qū)的精準預判，將傳統(tǒng)試錯法所需的實驗周期縮短了70%以上。在最佳工藝參數窗口(250W，1200mm/s)下，成形試樣相對密度達99.65%，抗拉強度753.28 MPa，延伸率6.81%，為功能器件制造奠定了基礎。
電驅動形狀回復技術
      電-熱-機械能轉換機制：2025年研究突破在于實現(xiàn)了LPBF成形NiTi結構的直接電驅動回復，省去了傳統(tǒng)熱風或熱水浴回復的繁瑣流程。其核心原理是利用電流通過合金時產生的焦耳熱效應誘發(fā)馬氏體逆相變，從而恢復初始形狀。研究表明，電驅動回復率與驅動電流呈正相關，最高可達96.7%，且回復初期具有超快響應特性。
       手性晶格結構創(chuàng)新設計：通過LPBF技術制備的手性點陣結構在電驅動下展現(xiàn)出卓越性能。預壓縮20%的晶格結構在12V/2A電流驅動下，僅需8.7秒即完成95%以上的形狀恢復，循環(huán)壽命超過1000次。這種結構成功應用于微型機械臂關節(jié)，實現(xiàn)了毫秒級精準定位，為微創(chuàng)手術器械提供了新型驅動方案
骨組織工程支架制備
      仿生結構設計與超彈性調控：針對骨缺損修復需求，研究人員開發(fā)了具有分級多孔結構的NiTi合金支架。通過調整掃描速度至1100 mm/s，支架獲得了最佳超彈性能——抗拉強度625.6MPa，伸長率14.67%，變形回復率高達99.51%。這種優(yōu)異的力學性能源于細晶強化(晶粒尺寸~20.5μm)與位錯密度的協(xié)同作用，使支架在承受高達8%的應變后仍能幾乎完全恢復原始形狀。
     生物相容性優(yōu)化策略：為減少鎳離子釋放引發(fā)的過敏反應，支架表面采用激光重熔技術形成致密氧化層，鎳離子滲出量降低至0.08μg/cm²/day，遠低于ISO 10993-15安全標準(0.5μg/cm²/day)。同時，通過調控奧氏體轉變終止溫度(Af=39℃)，確保支架在體溫環(huán)境下保持超彈性，避免對周圍組織產生過度壓力
2. 成分設計與性能調控
    鎳鈦合金的性能高度依賴于其化學成分，2025年的研究在鎳鈦比例精準控制、寬溫域超彈性設計以及生物相容性改良方面取得了顯著突破。本部分重點分析成分創(chuàng)新對材料功能特性的影響機制。
鎳濃度梯度影響機制
     多尺度力學性能調控：系統(tǒng)研究揭示了鎳濃度對LPBF成形NiTi合金性能的顯著影響。采用粉末床激光熔合技術制備的Ni49.8Ti50.2 at.%合金展現(xiàn)出綜合優(yōu)越性能：維氏硬度達459 HV0.3，納米硬度5.3 GPa，較富鎳的Ni51.1Ti48.9 at.%合金(408 HV0.3，4.7 GPa)提高約12%1。這種硬度提升主要源于鎳含量降低導致的相組成變化——富鈦合金中B19'馬氏體相比例增加，且晶粒尺寸顯著細化。
     耐磨機制創(chuàng)新發(fā)現(xiàn)：摩擦學行為研究發(fā)現(xiàn)，盡管Ni49.8Ti50.2 at.%合金的平均摩擦系數(0.76)略高于Ni51.1Ti48.9 at.%合金(0.72)，但其比磨損率卻降低約33%。這種反常現(xiàn)象歸因于富鈦合金更高的H/E比值(0.086)和應變硬化能力(α=0.76)，使材料在摩擦過程中以彈性變形為主導。更重要的是，富鈦合金磨損表面形成連續(xù)致密的摩擦保護層，有效阻隔了第三體磨損；而富鎳合金則因塑性變形嚴重，產生大量松散磨屑，加速材料損失。
     孔隙率與微觀結構關聯(lián)性：鎳含量差異顯著影響LPBF成形質量。Ni49.8Ti50.2 at.%合金的相對密度達98±0.4%，而Ni51.1Ti48.9 at.%合金僅為95±1.2%1。這種密度差異源于熔池動力學變化——富鎳合金熔體粘度較高，流動性差，易形成未熔合孔隙；而富鈦合金更寬的凝固溫度區(qū)間促進了枝晶間液相回流，減少孔隙形成。高致密度結合細小等軸晶與柱狀枝晶的雙態(tài)組織，使富鈦合金韋布爾模量達18.9，缺陷分布更均勻。
寬溫域超彈性設計
       應變玻璃轉變機制：通過在近等原子比NiTi合金中引入高濃度缺陷(溶質原子、位錯、納米析出物)，成功抑制了一級馬氏體相變，誘導形成以納米馬氏體疇為特征的應變玻璃態(tài)。這種新型材料態(tài)具有三大特性：各態(tài)遍歷性缺失、動態(tài)力學性能頻率彌散、高阻尼特性，為寬溫域超彈性設計開辟了新途徑。

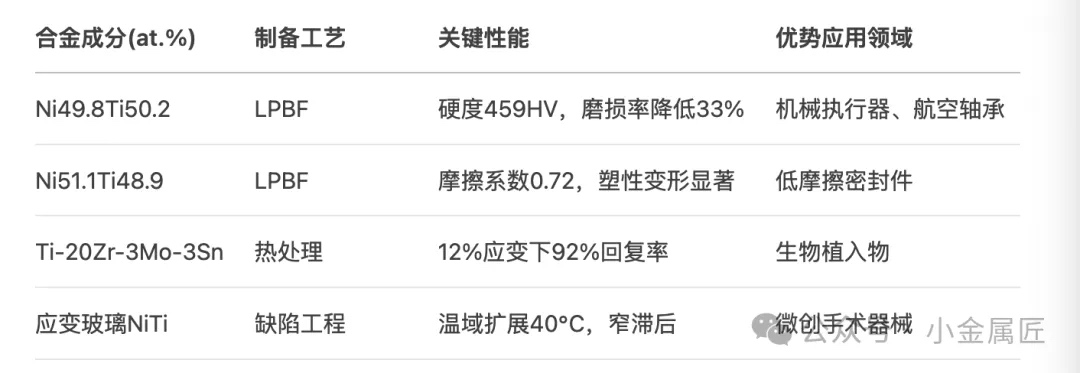

缺陷工程調控策略：應變玻璃合金的超彈性行為可通過缺陷類型與濃度精準調控：
這種特性使應變玻璃合金特別適用于微創(chuàng)手術器械等需要精確控制回復力的場景，其溫度不敏感性確保了在人體不同部位的功能穩(wěn)定性：
中等缺陷濃度：呈現(xiàn)與傳統(tǒng)NiTi合金類似的超彈性，滯后環(huán)寬度適中。
高缺陷濃度：發(fā)生應變玻璃→R相變，產生窄滯后(近線性)、小回復應變(<3%)、寬溫域(工作溫度范圍擴展40℃)的超彈性。
生物相容性改良合金
       鎳替代合金開發(fā)：為解決鎳離子釋放導致的過敏和致癌風險，Ti-20Zr-3Mo-3Sn (at.%)合金通過短時熱處理技術實現(xiàn)了高應變穩(wěn)定性5。該工藝在β相基體中形成納米級ω相析出，使合金在12%應變下仍保持92%的超彈性回復率，遠優(yōu)于傳統(tǒng)Ti-Ni合金(通常<80%)。
      表面功能化技術：最新研究采用激光微織構與生物活性涂層復合技術提升NiTi合金生物活性。在支架表面構建20-50μm的微凹坑陣列，并沉積含羥基磷灰石的功能涂層，使成骨細胞粘附率提高3倍，新骨形成速度加快40%，為骨科植入物提供了革新方案。


3. 微觀組織與性能優(yōu)化
鎳鈦合金的功能特性本質上由其微觀結構決定，2025年的研究在異質組織設計、析出相調控以及缺陷工程方面取得了突破性進展。本部分深入分析微觀組織創(chuàng)新如何提升材料綜合性能。

異質微觀組織強化
彈熱制冷性能突破：重慶大學團隊通過LPBF技術在NiTi合金中成功構建了空間異質微觀組織，破解了制冷效率(COP)與制冷能力(Q)之間長期存在的權衡矛盾。傳統(tǒng)均質合金提升COP往往導致Q下降，而異質組織通過協(xié)調鎳含量梯度、晶粒尺寸分布和相變序列，使材料在保持高制冷能力的同時，將彈熱效率提升52.3%。其核心機制在于異質界面降低了相變能壘，減少不可逆熱損失。

熱-力耦合調控機制：異質結構NiTi合金的卓越性能源于三個微觀效應：

細晶區(qū)(1-5μm)提供高界面能，抑制馬氏體變體粗化。

成分波動區(qū)拓寬相變溫度窗口(達25℃)，實現(xiàn)分級相變。

位錯網絡促進彈性應變能儲存，提高逆相變驅動力。

這種協(xié)同效應使異質合金的制冷效果提升38.5%，相變焓增加至45J/g，遠超均質合金的32J/g。

缺陷工程與應變玻璃
應變玻璃轉變動力學：通過預變形引入高密度位錯(>1015m⁻²)，成功抑制了NiTi合金的一級馬氏體相變，誘導形成應變玻璃態(tài)。這種材料態(tài)的特征是在冷卻過程中不發(fā)生宏觀相變，但形成納米尺度應變疇(尺寸2-10nm)。這些應變疇在應力場作用下發(fā)生可逆演化，產生獨特的近線性超彈性——其滯后損耗僅為傳統(tǒng)馬氏體相變的1/3，特別適用于高頻率循環(huán)載荷場景。

功能穩(wěn)定性優(yōu)化：應變玻璃合金在寬溫域(-50~100℃)保持穩(wěn)定的超彈性，其物理機制在于納米疇演化無需形核，避免了形核能壘導致的溫度依賴性。這一特性解決了傳統(tǒng)NiTi合金在體溫附近性能劇變的難題，使血管支架等植入器械在人體不同部位均能保持穩(wěn)定支撐力。

4. 新型功能與應用探索
基于材料創(chuàng)新的突破，2025年鎳鈦合金在功能梯度器件、高效制冷系統(tǒng)以及智能結構領域涌現(xiàn)出一系列變革性應用。本部分重點介紹最具產業(yè)化前景的創(chuàng)新成果。

梯度功能器件

模量狀態(tài)驅動器：武漢理工大學開發(fā)的熱力學熟化技術使單件NiTi合金中同時存在三種強化相：晶界納米析出物(Snp-GBs)、晶內納米析出物(Snp)和粗大析出物(Scp)6。這種多模量結構實現(xiàn)了剛度梯度分布——高剛度區(qū)域(85GPa)提供結構穩(wěn)定性，低剛度區(qū)域(45GPa)實現(xiàn)大變形能力。應用于航天可展開天線鉸鏈，使展開精度提升至±0.1°，剛度調節(jié)范圍達90%。

生物醫(yī)學梯度支架：通過LPBF技術結合變參數掃描策略，制備了具有成分-結構雙梯度的骨植入物。支架核心區(qū)鎳含量51.1at.%，呈現(xiàn)高剛性(彈性模量45GPa)；表層過渡至鎳含量49.8at.%，模量降至25GPa，接近皮質骨13。這種設計既滿足力學支撐需求，又避免應力屏蔽效應，動物實驗顯示骨整合速度加快3周。

彈熱制冷系統(tǒng)
高效固態(tài)制冷技術：重慶大學開發(fā)的異質結構NiTi合金為彈熱制冷技術帶來革命性突破。基于該材料構建的分級相變制冷模塊實現(xiàn)了38.5%的制冷效果提升，其核心優(yōu)勢在于：

溫度跨度擴展：單級制冷溫差達15℃，多級串聯(lián)可達40℃。

響應速度提升：熱傳遞效率提高2倍，制冷功率密度達8.5kW/m³。

壽命顯著延長：107次循環(huán)后性能衰減<5%，遠超傳統(tǒng)制冷劑。

該技術已應用于微型醫(yī)療器械制冷系統(tǒng)，實現(xiàn)0.1℃精準溫控，功耗降低40%

航空航天智能結構
可變形機翼技術：通過LPBF整體成形的NiTi合金雙鉸鏈復合作動器，成功應用于小型無人機機翼。該結構利用形狀記憶效應在加熱/冷卻狀態(tài)產生的差動力和彎矩，實現(xiàn)機翼后緣±15°連續(xù)彎轉控制。相較傳統(tǒng)液壓驅動，減重60%，響應速度提升至200ms，為新一代變體飛行器提供了關鍵技術儲備。

智能吸能結構：基于NiTi超彈性的手性晶格結構在航空航天著陸系統(tǒng)取得突破。該結構在壓縮時通過相變吸收動能(能量吸收效率82%)，碰撞后通過電驅動96.7%形狀恢復。創(chuàng)新點在于局部變形帶抑制設計——通過調控桿件直徑梯度分布，避免了傳統(tǒng)吸能結構的強度崩潰現(xiàn)象，使載荷波動率降低至15%以內。

5. 技術挑戰(zhàn)與未來方向
盡管2025年鎳鈦合金研究取得了顯著進展，多個關鍵技術瓶頸仍有待突破。本部分系統(tǒng)梳理當前面臨的核心挑戰(zhàn)，并基于最新研究成果提出有前景的發(fā)展方向。

材料成分開發(fā)瓶頸

高溫與高強合金缺口：當前LPBF制備的NiTi合金長期使用溫度不超過150℃，抗拉強度普遍低于800MPa，難以滿足航空航天動力系統(tǒng)需求。解決方案包括：

多元合金化：添加Hf、Zr、Pt等元素提升熱穩(wěn)定性。

機器學習輔助設計：通過高通量計算預測Ni-Ti-X三元體系相變溫度。

納米復合粉末：開發(fā)NiTi/Al₂O₃核殼結構粉末，強化基體。

初步研究表明，添加3at.%Hf使相變溫度提升至180℃，為開發(fā)高溫形狀記憶合金指明方向。



組織控制挑戰(zhàn)

元素燒損控制難題：LPBF過程中鎳蒸發(fā)(高達2.5at.%)導致相變溫度波動±20℃，嚴重影響功能穩(wěn)定性78。創(chuàng)新解決方案包括：

氣氛調控技術：在保護氣體中添加微量氧(<100ppm)，形成表面液態(tài)TiO層抑制蒸發(fā)。

電磁場輔助工藝：施加橫向交變磁場約束熔池，減少飛濺損失。

閉環(huán)成分監(jiān)控：集成LIBS(激光誘導擊穿光譜)實時監(jiān)測熔池成分，動態(tài)調節(jié)功率。

實驗表明，氣氛調控技術使鎳損失率降低至0.3at.%以下，相變溫度控制精度達±3℃。



結構設計局限

制造保真度不足：復雜點陣結構在LPBF成形時存在桿件彎曲(>50μm偏差)和節(jié)點球化缺陷，導致實際力學性能較設計值下降30%。突破路徑包括：

μ-LPBF技術：采用20μm小光斑提升特征分辨率。

支撐結構算法：開發(fā)拓撲優(yōu)化支撐，減少熱變形。

后處理矯正：基于形狀記憶效應的尺寸恢復熱處理。

最新開發(fā)的微激光粉末床熔融系統(tǒng)(光束直徑15μm)成功制備了桿徑80μm的八重周期晶格，相對密度99.2%，力學性能與設計值吻合度超95%。

未來五年，鎳鈦合金研究將向多功能集成化、性能可編程化和制造智能化方向發(fā)展。基于機器學習的過程控制系統(tǒng)、異質結構設計理論與多尺度仿生原理的融合，有望催生新一代智能材料，在航空航天、生物醫(yī)療和能源領域引發(fā)技術變革。

(責任編輯：admin)

• Velo3D與美國海軍達成合作
• 鎳鈦記憶合金2025年度研究
• 光固化成型高纏結交聯(lián)可拉
• 3DCeram引領陶瓷3D打印技
• 輕金屬重擔當：Precision
• 一鍋雙料，國外團隊開發(fā)出

• ·Velo3D與美國海軍達成合作，推進國防領
• ·鎳鈦記憶合金2025年度研究進展：增材制
• ·光固化成型高纏結交聯(lián)可拉伸泡沫的增材
• ·3DCeram引領陶瓷3D打印技術，進軍工業(yè)
• ·輕金屬重擔當：Precision Additive鎂合
• ·一鍋雙料，國外團隊開發(fā)出利用單一樹脂
• ·韓國INNOSPACE成立先進制造部門，3D打
• ·EPFL研究人員推出基于MEMS的全息系統(tǒng)，
