聚合物泡沫在隔熱、吸聲及生物醫學等領域需求廣泛，傳統擠出式3D打印技術（如FFF、DIW）制備的泡沫存在層間孔隙分布不均、幾何精度不足的問題，而光固化立體成型（VPP）技術雖精度高，但固化后高交聯密度限制聚合物鏈運動，導致發泡困難。現有光固化泡沫制備方法（如高內相乳液模板法、溶劑刻蝕法）難以平衡打印精度與膨脹率。
     來自中國科學院福建物質結構研究所吳立新研究員和翁子驤高級工程師開發了一種含動態聚脲鍵的聚氨酯預聚體（PUB）基光固化樹脂體系。通過引入熱膨脹微球（TEMs）作為發泡劑，利用動態共價鍵熱解離特性，在紫外固化時維持高模量保證打印精度，加熱后降低交聯密度使TEMs膨脹成孔，同時熱引發鏈延伸和二次交聯提升泡沫拉伸性能（應變達650%）。該體系解決了光固化技術中發泡與精度難以兼顧的難題，實現了高精度打印與高膨脹率的平衡。
     相關工作以“Vat photopolymerization of stretchable foam with highly entangled and crosslinked structures”為題發表在《Nature Communications》上。


研究內容

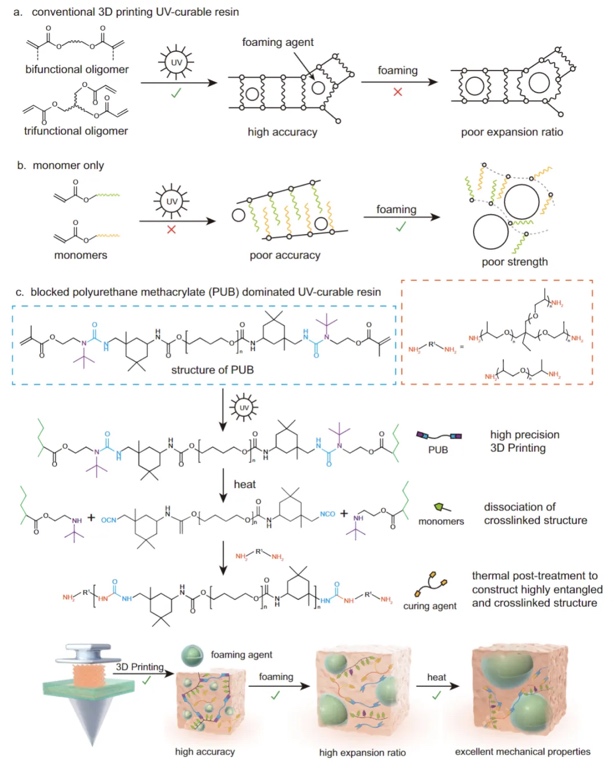

1. 傳統光固化樹脂發泡局限性與動態共價鍵機制分析，通過對比傳統紫外固化樹脂與含動態聚脲鍵（PUB）的光固化體系，研究光固化過程中交聯密度對發泡能力的影響。結果表明，傳統樹脂高交聯密度限制鏈運動導致無法發泡，而PUB體系通過熱解離動態脲鍵降低交聯密度，結合熱膨脹微球（TEMs）實現可控發泡，同時熱引發鏈延伸提升材料拉伸性能（應變達650%）。

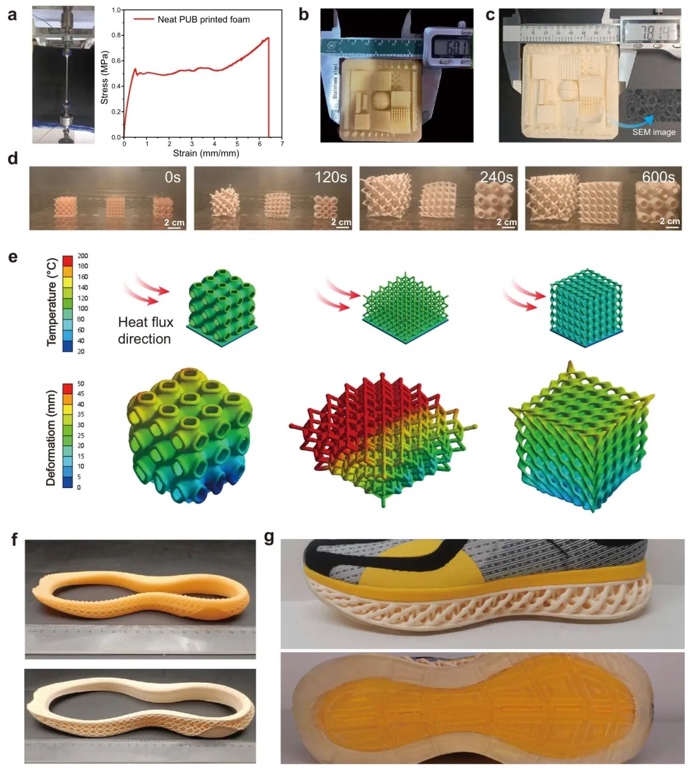

2. 含TEMs的光固化樹脂制備與打印精度驗證，利用線性掃描光固化（LSVP）技術打印含TEMs的PUB樹脂樣品，通過測量尺寸誤差（<0.2%）和掃描電鏡（SEM）觀察微觀結構，研究單體類型（如IBOMA、LMA）對打印精度和泡沫性能的影響。結果顯示，引入剛性單體IBOMA可制備高精度剛性泡沫（尺寸誤差<200微米），而柔性單體LMA則賦予泡沫高回彈性，且發泡精度與單體類型無關。

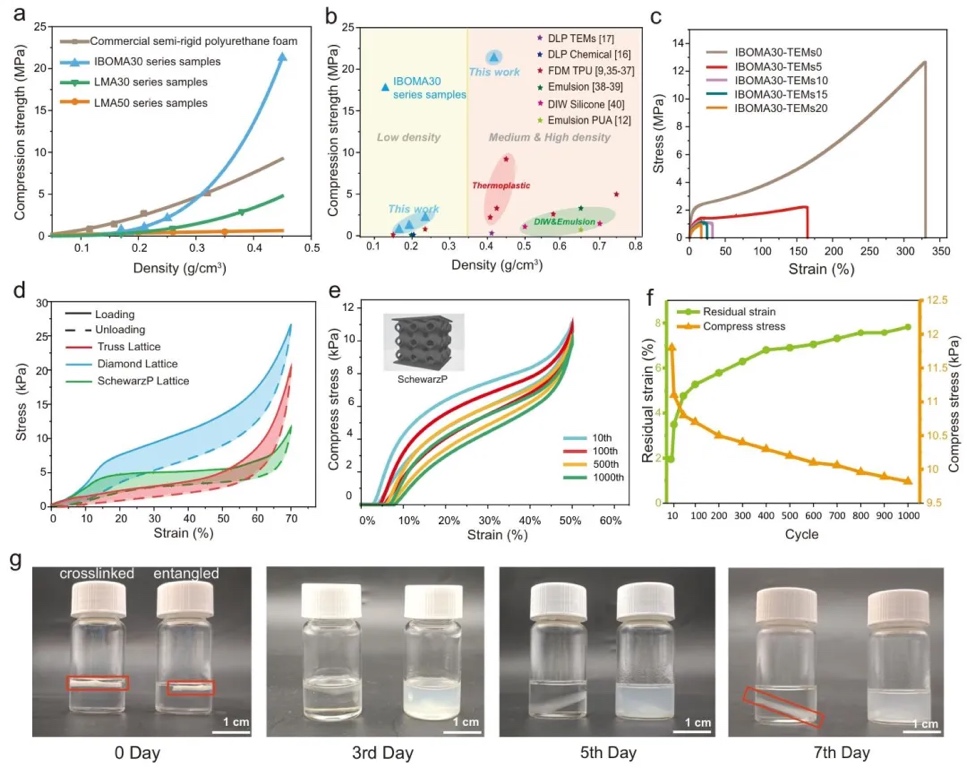

3. 泡沫力學性能調控與晶格結構設計，通過改變TEMs含量（5-20 phr）和單體組成，結合壓縮/拉伸測試及有限元分析（FEA），研究泡沫密度（0.05-0.8 g/cm³）與力學性能的關系。結果表明，高密度泡沫（如IBOMA30-TEMs5）壓縮強度達22 MPa，低密度泡沫（0.05 g/cm³）可支撐自身重量1000倍載荷，且不同晶格結構（如菱形、桁架）可調節能量吸收效率（最高41.7%）。

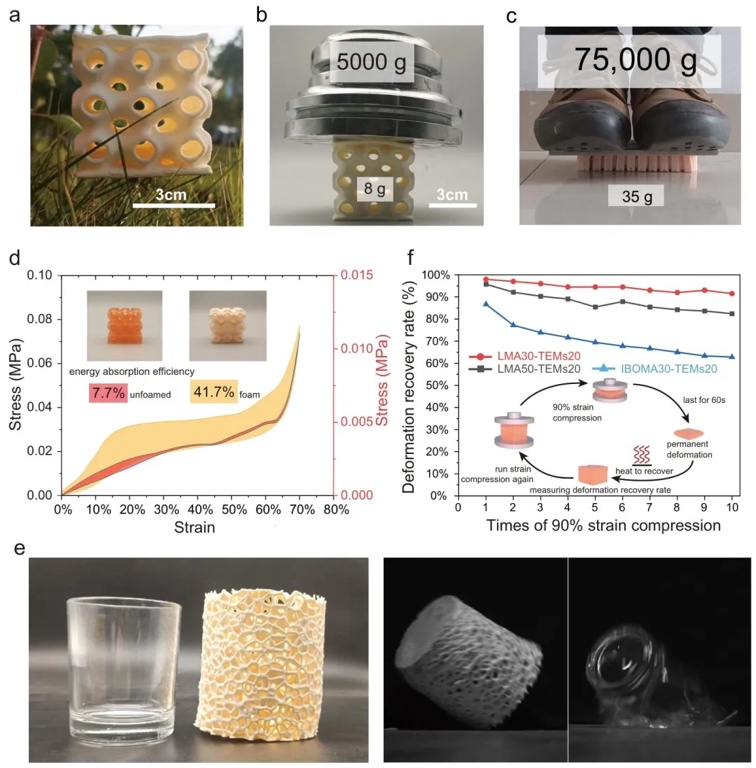

4. 復雜晶格結構的輕量化應用與熱恢復性能，利用LCD光固化3D打印機制造含復雜晶格的泡沫部件（如鞋中底、玻璃保護罩），通過跌落測試和熱循環壓縮實驗，研究泡沫的能量吸收能力和形變恢復特性。結果顯示，泡沫保護的玻璃從2米高處跌落未破損，且經90%應變壓縮后，加熱至70°C可恢復90%以上尺寸，循環10次性能保持穩定。


研究結論
     本研究開發了一種適用于光固化立體成型（VPP）的可發泡紫外固化樹脂體系，其制備的坯體可實現各向同性膨脹并保持原始尺寸比例。通過改變單體類型，打印泡沫性能可從高強度到高回彈性靈活調控，密度范圍為0.1–1 g/cm³，滿足多種應用需求。值得注意的是，打印泡沫經形變后可通過簡單熱處理恢復并重復使用。該可發泡紫外固化樹脂使現代VPP技術能夠制備廣泛應用的聚合物泡沫材料，為高精度、高機械性能泡沫的3D打印提供了新策略，在輕量化結構、緩沖保護和功能器件等領域展現出廣闊應用前景。

文章來源：https://doi.org/10.1038/s41467-025-60087-8

(責任編輯：admin)

• 鎳鈦記憶合金2025年度研究
• 光固化成型高纏結交聯可拉
• 3DCeram引領陶瓷3D打印技
• 輕金屬重擔當：Precision
• 一鍋雙料，國外團隊開發出
• 韓國INNOSPACE成立先進制

• ·鎳鈦記憶合金2025年度研究進展：增材制
• ·光固化成型高纏結交聯可拉伸泡沫的增材
• ·3DCeram引領陶瓷3D打印技術，進軍工業
• ·輕金屬重擔當：Precision Additive鎂合
• ·一鍋雙料，國外團隊開發出利用單一樹脂
• ·韓國INNOSPACE成立先進制造部門，3D打
• ·EPFL研究人員推出基于MEMS的全息系統，
• ·美國國會推動9.40億元“商業儲備制造網
