為電子束熔融金屬3D打印技術打造真空環境，德國普發真空助力行業發展
時間：2022-10-12 10:22 來源：南極熊 作者：admin 閱讀：次
導讀：作為“決定未來經濟的12大顛覆技術”之一和第三次工業革命的引擎，3D打印標志著從傳統制造邁向智能制造的巨大產業變革，現被廣泛應用于建筑、醫療、航空航天、汽車制造等多種制造業領域。從最初的液態樹脂到如今的金屬粉末，3D打印通過不斷的技術更迭，引發了新的技術革命浪潮。
在這一顛覆性制造技術發展的背后，需要真空技術的加持。
電子束熔融EBM與真空技術應用
提到金屬的3D打印，我們就要談?wù)勲娮邮廴冢‥BM）了。這種工藝雖然與選擇性激光熔融（SLM）類似，但相比于SLM所使用的激光束，EBM的能量源是電子束，因此其生產效率極高。而且，EBM在控制零件殘余應力方面好于SLM， 還能夠打印一些難熔金屬材料。EBM技術特別適合于醫療植入物和航空航天等領域。
但是，EBM工藝必須在真空環境中實施。據悉，真空技術在EBM工藝中扮演著多種角色，以保證整個過程的穩定性和可靠性。具體如下：
•防止電子束與氣體粒子碰撞發生偏轉，實現精準熔融工藝。
•防止在熱金屬中形成氣泡，在真空下打印部件可達到理想的脫氣效果，形成均勻平滑的金屬層。
•防止熔融金屬粉末的氧化，打印結束后可以直接回收大量非熔化粉末，避免粉末在加熱時出現銹蝕。
•在真空環境下，通過分裂電子束同時在多個位置熔化粉末，從而加速打印過程。
•進行精準的氣體泄漏檢測，保證過程的密封和安全性。
為了滿足以上EBM生產技術的要求，需要多種真空設備的支持。
普發真空助力電子束熔融
作為全球領先的真空設備供應商之一，普發真空自1890年創辦以來,不斷樹立著真空技術的新標準。2022年9月21日，南極熊獲悉，普發真空針對電子束熔融推出了全系列的產品組合。產品包括用于對制造室和電子束槍抽真空的前級泵和高真空泵、用于測量從大氣到高真空壓力的真空計（可選裝校準設備）、定制真空腔室、連接真空部件的閥門和法蘭組件以及用于定位泄漏的檢漏儀。
抽真空對于EBM的制造室以及電子束槍來說都非常重要。抽真空過程需要非常迅速以縮短準備時間，這對于真空設備的極限真空及解吸率的要求非常高。普發真空可以為EBM抽真空提供優秀的真空泵組，包括前級泵和高真空泵，其中普發HiPace渦輪分子泵系列產品在制造室抽真空領域的應用已經非常成熟。普發真空擁有抽速介于10到超過3,000 升/秒的完整渦輪分子泵產品系列。產品具有很高的性價比和靈活的安裝方式。令人印象深刻。
通過抽真空獲得真空之后，還需要專業的設備測量壓力以確保達到壓力要求，即進行真空測量。普發真空RPT 200型和HPT 200型真空計組合能夠同時達到對精準度和對電子束無磁場干擾的要求，可用于測量高真空泵的前級真空壓力。另外，對真空計定期進行校準，對于EBM長期的工藝穩定性來說是必不可少的。普發真空研發的校準泵組，有基本和專業型號，符合ISO 3567標準，可滿足不同的真空計校準需求。
當然，真空獲得后需要有良好的密封性，才能夠真正保證EBM工藝過程中的真空度。為了能夠達到EBM系統對于累計泄漏率的要求，需要進行泄漏檢測，氦氣檢漏儀在這里就要登場了。普發真空可針對不同的應用需求，提供普遍適用的ASM 340檢漏儀或緊湊便攜的ASM 310檢漏儀。
除了以上的四個環節之外，普發真空還可為EBM提供其他真空設備和組件的定制服務。
目前在3D打印中，金屬材料的使用率越來越高，這帶動了3D打印向高端制造市場的拓展。據悉，普發真空將全力支持這一全球性的技術革命，以領先的真空解決方案助力3D打印制造商突破傳統制造業的局限，從“制造”向“智造”過渡，實現新一代高科技創新。
在這一顛覆性制造技術發展的背后，需要真空技術的加持。
電子束熔融EBM與真空技術應用
提到金屬的3D打印，我們就要談?wù)勲娮邮廴冢‥BM）了。這種工藝雖然與選擇性激光熔融（SLM）類似，但相比于SLM所使用的激光束，EBM的能量源是電子束，因此其生產效率極高。而且，EBM在控制零件殘余應力方面好于SLM， 還能夠打印一些難熔金屬材料。EBM技術特別適合于醫療植入物和航空航天等領域。
△左圖：用金屬粉末制造的3D打印飛行器渦輪發動機，右圖：用EBM打印的植入物示例
但是，EBM工藝必須在真空環境中實施。據悉，真空技術在EBM工藝中扮演著多種角色，以保證整個過程的穩定性和可靠性。具體如下：
•防止電子束與氣體粒子碰撞發生偏轉，實現精準熔融工藝。
•防止在熱金屬中形成氣泡，在真空下打印部件可達到理想的脫氣效果，形成均勻平滑的金屬層。
•防止熔融金屬粉末的氧化，打印結束后可以直接回收大量非熔化粉末，避免粉末在加熱時出現銹蝕。
•在真空環境下，通過分裂電子束同時在多個位置熔化粉末，從而加速打印過程。
•進行精準的氣體泄漏檢測，保證過程的密封和安全性。
為了滿足以上EBM生產技術的要求，需要多種真空設備的支持。

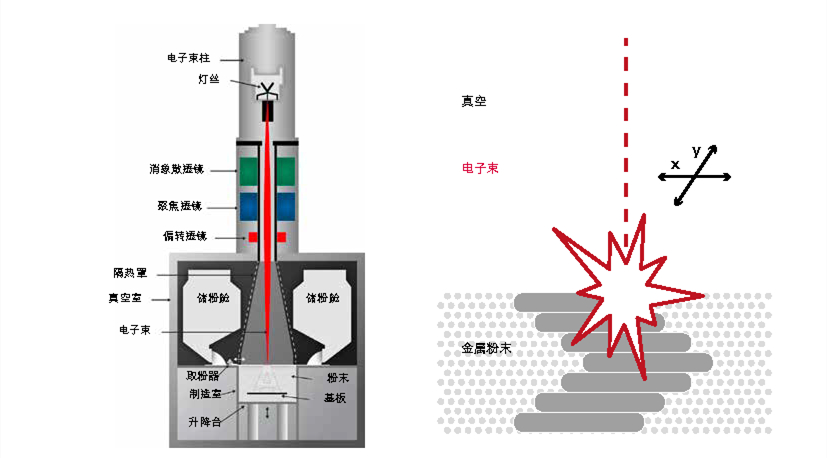

△左圖：電子束熔融（EBM）系統，右圖：金屬粉末逐層熔化； 圖片由Arcam AB提供
普發真空助力電子束熔融
作為全球領先的真空設備供應商之一，普發真空自1890年創辦以來,不斷樹立著真空技術的新標準。2022年9月21日，南極熊獲悉，普發真空針對電子束熔融推出了全系列的產品組合。產品包括用于對制造室和電子束槍抽真空的前級泵和高真空泵、用于測量從大氣到高真空壓力的真空計（可選裝校準設備）、定制真空腔室、連接真空部件的閥門和法蘭組件以及用于定位泄漏的檢漏儀。

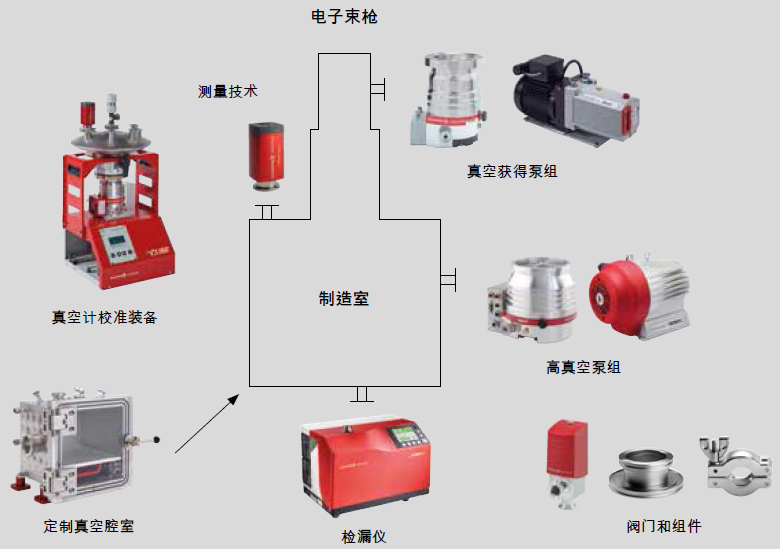

△普發真空針對電子束熔融提供全系列的產品組合
抽真空對于EBM的制造室以及電子束槍來說都非常重要。抽真空過程需要非常迅速以縮短準備時間，這對于真空設備的極限真空及解吸率的要求非常高。普發真空可以為EBM抽真空提供優秀的真空泵組，包括前級泵和高真空泵，其中普發HiPace渦輪分子泵系列產品在制造室抽真空領域的應用已經非常成熟。普發真空擁有抽速介于10到超過3,000 升/秒的完整渦輪分子泵產品系列。產品具有很高的性價比和靈活的安裝方式。令人印象深刻。

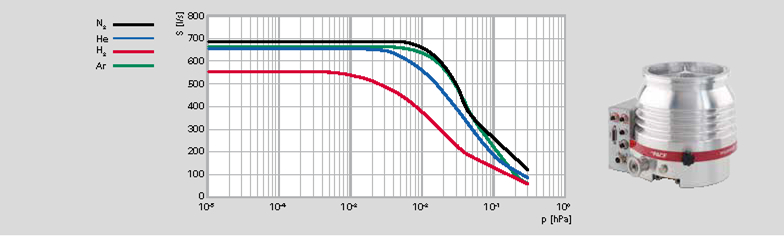

△普發真空的HiPace 渦輪分子泵系列產品
通過抽真空獲得真空之后，還需要專業的設備測量壓力以確保達到壓力要求，即進行真空測量。普發真空RPT 200型和HPT 200型真空計組合能夠同時達到對精準度和對電子束無磁場干擾的要求，可用于測量高真空泵的前級真空壓力。另外，對真空計定期進行校準，對于EBM長期的工藝穩定性來說是必不可少的。普發真空研發的校準泵組，有基本和專業型號，符合ISO 3567標準，可滿足不同的真空計校準需求。

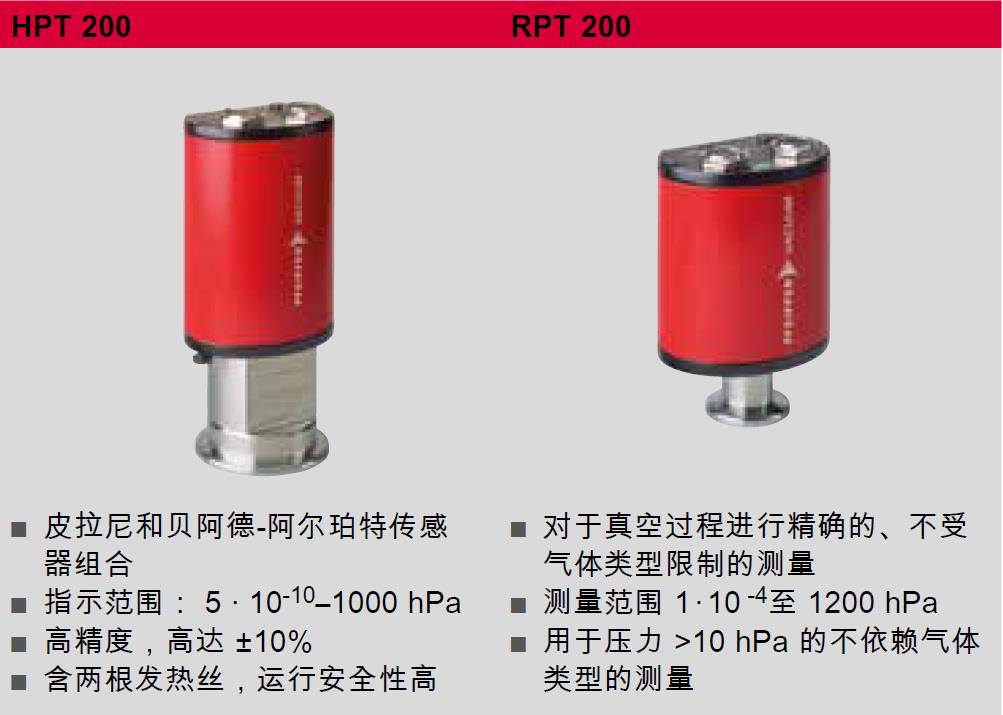

△普發真空RPT 200型和HPT 200型真空計
當然，真空獲得后需要有良好的密封性，才能夠真正保證EBM工藝過程中的真空度。為了能夠達到EBM系統對于累計泄漏率的要求，需要進行泄漏檢測，氦氣檢漏儀在這里就要登場了。普發真空可針對不同的應用需求，提供普遍適用的ASM 340檢漏儀或緊湊便攜的ASM 310檢漏儀。
△ASM 340檢漏儀或緊湊便攜的ASM 310檢漏儀
除了以上的四個環節之外，普發真空還可為EBM提供其他真空設備和組件的定制服務。
目前在3D打印中，金屬材料的使用率越來越高，這帶動了3D打印向高端制造市場的拓展。據悉，普發真空將全力支持這一全球性的技術革命，以領先的真空解決方案助力3D打印制造商突破傳統制造業的局限，從“制造”向“智造”過渡，實現新一代高科技創新。
