金屬粉末床熔合增材制造中的激光熔化模式(4)
時間：2023-02-07 09:38 來源：長三角G60激光聯盟 作者：admin 閱讀：次
四、知識和機會的差距
A、 新興知識
這里總結了基于過程的定義的幾個關鍵點。首先，在所有三種模式下都有可能形成蒸汽凹陷，并且在傳導模式之外，蒸汽凹陷動力學比熔池動力學更為瞬態。其次，在靜止激光熔化下，對應于蒸汽凹陷和熔池轉變的兩個時間節點嚴格定義了三種熔化模式。第三，固定激光熔化中的熔化模式可以擴展到掃描情況，根據該情況，商業AM機器通常以過渡或穩定鎖孔模式操作。然而，與使用施加的能量密度作為度量的情況一樣，由于P-V空間中的蒸汽凹陷形態和激光吸收存在較大變化，因此應謹慎。

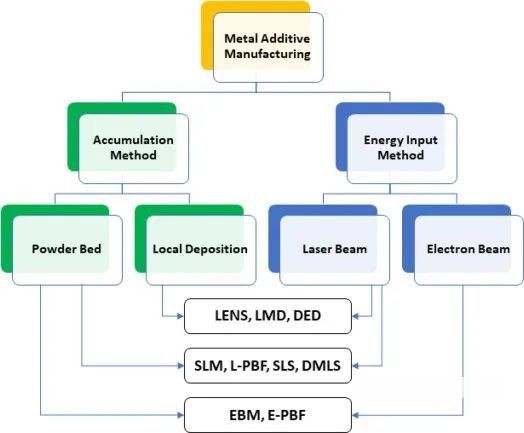

根據積累和能量輸入方法對金屬增材制造的不同過程進行分類的流程圖。
增材制造技術通常根據所用材料的狀態、材料層結合的機制以及熔化或軟化材料的能量來源進行分類。根據累積方法和能量輸入分類的金屬增材制造工藝如上圖所示。根據此流程圖，金屬增材制造中使用的兩種主要技術類別是功率床融合（PBF）和定向能量沉積（DED）。PBF中使用的主要電源是激光器和電子束，相應的方法通常分別稱為選擇性激光熔化（SLM）和電子束熔化（EBM）。這兩種方法都經常用于金屬AM。
B、 超越x射線成像
Operando高速同步加速器x射線成像是探測激光聚變過程的寶貴工具。除了直接測量之外，熔池和蒸汽凹陷形態演變可以通過（如圖6所示）高速x射線成像和其他原位和實時監測技術的組合轉化為其他信號形式，如動態激光吸收、蒸汽羽流動力學和模式定義的超聲信號。例如積分球輻射測量、紋影成像和浸沒超聲。在過程中x射線成像不可行的情況下，這些可能是過程監控的可行和有效方法。為了便于翻譯（也在原位和異地?cái)?shù)據之間），基于物理的建模、大數據方法和適當?shù)膶?shí)驗設計是關鍵。

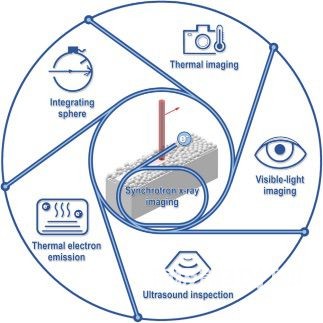

圖6 operando同步x射線成像和其他高速現場監測技術的集成。通過多技術融合和多信號轉換，同步x射線的新知識可以轉化為工業實踐。

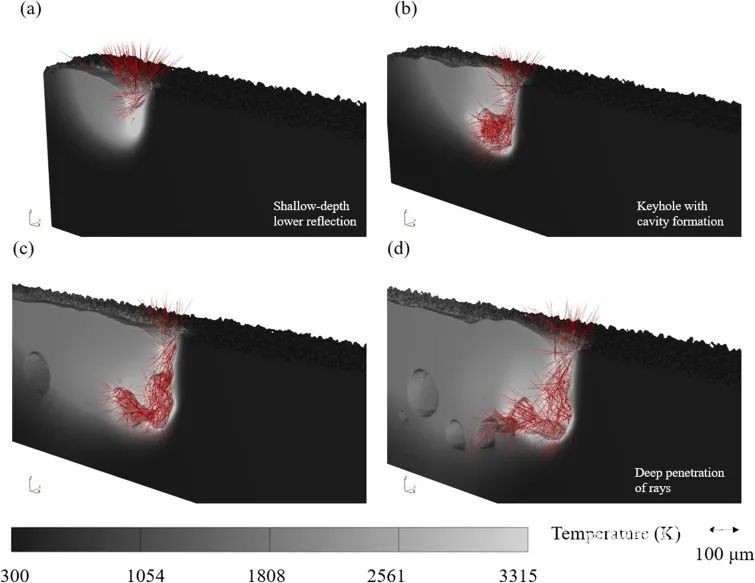

溫度等值線以及離開金屬相自由表面的反射激光軌跡。
一旦形成匙孔，與激光接觸的金屬相的暴露表面積將急劇增加。因此，更多的能量將被金屬相吸收，從而在很大程度上促進傳熱。正如Martin等人所報道的那樣，凹陷前部的反射將導致其后部的汽化。在穩定條件下，暴露的表面比鎖孔條件下的表面小得多。由于光線夾帶，具有復雜形狀（如形成空腔或鑰匙孔向后傾斜）的金屬相的較大暴露表面積有可能吸收更多的反射。根據上圖，在淺深度條件下，大部分光線會離開金屬的自由表面，反射很少，因?yàn)榘枷輩^(qū)很淺，反射光線的路上沒有障礙物。
C 穩定鎖孔AM
這些基于過程的定義為AMcommunity提供了新的指導方針。一個直接的結論是，在金屬的激光粉末床熔合AM中，穩定的鎖孔區域是實現全密度構建的理想?yún)^(qū)域。過渡區比穩定鎖孔區小得多。它們共同勾勒出金屬材料的工藝窗口，如圖7(a)所示。在窗口外，P-V空間被幾個可能造成微觀結構缺陷或尺寸不精確的區域所占據，其中包括小孔孔隙度、球化和未融合孔隙度。為了充分利用這一窗口，我們需要確認并了解其邊界。在實踐中，當工藝工程師努力提高構建速率或構建條件的局部變化(如激光光斑大小、掃描速度、空氣流量和粉末床表面)造成與規定的P-V參數的瞬時偏差時，通常會接近這些邊界。換句話說，有必要揭示這些缺陷的根本根源。例如，在圖7(b)和圖7(c) 中，通過高速同步x射線成像發現鎖眼孔隙度邊界光滑且清晰。只有當靠近鎖孔尖端的氣孔從臨界鎖孔不穩定性釋放的聲波(高振幅、短持續時間、定向深度)中獲得足夠的動能時(類似于藝術品中的雙掌打擊)，它們才能迅速?gòu)逆i孔周圍的大熱梯度場中逃逸，并被凝固前沿捕獲為缺陷。這種聲波驅動的機制與粘滯阻力驅動的機制不同，后者需要由縮回鎖孔產生足夠的等待時間。

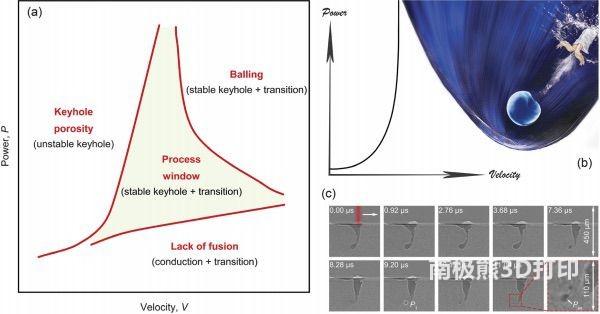

圖7金屬激光粉末床熔合工藝圖示意圖。
D、 過程計量學
在金屬的激光熔合AM中，迫切需要改進工藝計量。其中與精確確定熔化模式最相關的是激光功率、光束輪廓和掃描速度。它們共同決定了在構建過程中任何位置提供的能量。對于激光功率，通常不確定度在3%-5%范圍內的傳統熱功率計是現成的。然而，這些不確定性在文獻中并不經常報道，并且激光功率被假定為用戶要求的功率。先前提供的基于物理的定義指出了激光輻照度在確定熔化模式中的重要性。為了準確確定可轉移過程窗口，我們建議直接測量激光功率，并對每項將功率視為變量的研究說明不確定性。
如模擬所示，光束輪廓對于確定熔池結果也很重要。在文獻中，“斑點大小”這一通用術語通常被簡單地表述。只有當光束的幾何輪廓已知（具有一定的不確定性）且其定義明確時，才可以使用這樣的單個參數。目前有幾種商業系統可用于測量光束輪廓，但沒有建立絕對可追溯性的方法，如激光功率，這提供了一個計量機會，從而可以量化和解決商業光束輪廓儀之間的差異。
最后，掃描速度在確定激光掃描期間的停留時間以及由此傳遞的能量方面起著同樣重要的作用。盡管如此，人們很少關注其測量或準確性。

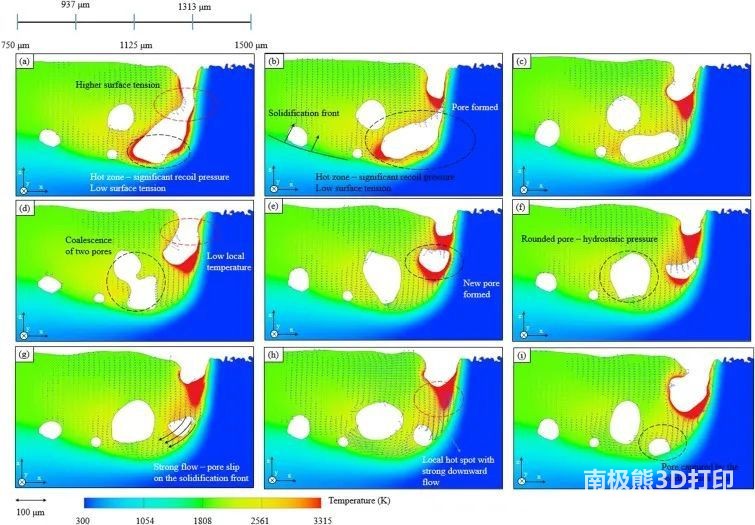

孔隙形成過程中的溫度等值線和速度場。
由于逐層制造策略、局部加熱和快速冷卻以及消耗粉末材料，增材制造金屬中經常發現 LOF 區域、氣體孔隙率、未熔化顆粒和光滑刻面。這些缺陷通常是在疲勞斷裂表面上檢測到的疲勞失效的來源。缺陷通常是由于金屬增材制造過程中能量不足（LOF缺陷）或能量過多（孔隙率）而產生的。在金屬AM中也觀察到α相缺陷和顯微鏡下光滑的刻面，據報道是裂紋萌生的來源。缺陷的類型、位置、形狀、尺寸、方向和密度等特征受工藝參數的影響很大。
五、結論
在這篇綜述中，我們描述了激光熔化的一般物理過程。正是由極端熱條件引起的許多物理機制的復雜相互作用，決定了蒸汽凹陷和熔池形態，并定義了熔化模式。熔化模式隨著溫度的升高而變化，從傳導轉變?yōu)樾】住?/span>
根據形態測量方法，熔化模式的定義可以是死后的或基于過程的。基于尸檢的定義在概念上是合理的，但由于省略了蒸汽抑制的細節，它們是主觀的、模糊的和令人困惑的。相比之下，基于過程的定義更清晰、更完整，其中熔體池和蒸汽凹陷的形態都是直接從操作高速x射線圖像中測量的。它們解決了傳統定義的傳導模式中產生的鎖孔孔的謎團。
熔化模式定義的修訂提出了新的指導方針和方向。首先，在金屬的激光聚變AM中，激光與物質的相互作用主要是與蒸汽腔。除傳導模式外，蒸汽壓差比傳統預期的更為動態和瞬態。其次，穩定的小孔激光熔化為可持續和穩健的增材制造提供了一種方法。P-V空間中一些常見缺陷產生區的邊界和起源仍然缺乏。此外，多物理模擬、從形態數據到其他可行和互補測量信號的信號轉換以及改進的過程計量正被用于開發跨平臺和規模的可轉換過程窗口。

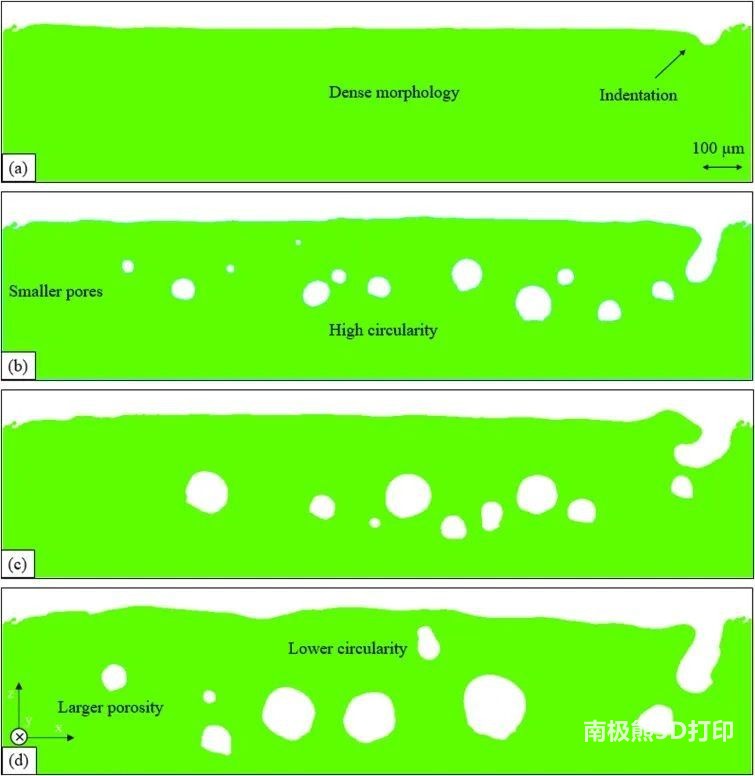

縱向視圖顯示了自由表面以及以下情況的孔隙率分布。
在匙孔概念首次提出幾十年后，正是操作高速x射線成像技術為激光熔化的物理過程打開了大門。隨著技術的進步，有可能以更高的空間、時間和能量分辨率重新審視長期存在的問題，并繼續更新或修正現有的理論和模型。我們希望這篇綜述不僅能加深對激光熔化模式的理解，而且能啟發人們對金屬激光熔合增材制造的前沿研究和發展的思考。
來源：Laser melting modes in metal powder bed fusion additive manufacturing, Reviews of Modern Physics, 10.1103/RevModPhys.94.045002
參考文獻：Aboulkhair, N. T., N. M. Everitt, I. Ashcroft, and C. Tuck, 2014,“Reducing porosity in AlSi10Mg parts processed by selective laser melting,” Addit. Manuf. 1–4, 77–86.;
Aboulkhair,N. T., I. Maskery, C. Tuck, I. Ashcroft, and N. M. Everitt, 2016, “On the formation of AlSi10Mg single tracks and layers in selective laser melting: Microstructure and nano- mechanical properties,” J. Mater. Process. Technol. 230, 88–98.
