深度：復合式增材制造技術研究現狀及發展(3)
時間：2022-10-12 10:20 來源：深度：復合式增材制造技術研究現 作者：admin 閱讀：次
與噴丸結合的增等材復合制造通過在增材層表層植入微量塑性變形，實現增材層整體性能的提高，多為工序分離式復合，即以后處理的方式對增材制件進行強化處理。噴丸類型有機械噴丸(SP)、超聲噴丸(USP)和激光噴丸(LSP)三類，前兩者為機械接觸式強化，通過高速實體丸粒沖擊制件表面實現制件表面強化，后者LSP為非接觸式強化，無實體丸粒產生，通過高能激光作用金屬表面實現表面強化，可將LSP列為特種能場輔助增材制造。
ALMANGOUR等[39]在增材后處理階段，通過機械噴丸對激光增材不銹鋼制件進行處理，通過在制件表面植入塑性變形，促使殘余奧氏體轉化成馬氏體，并誘導表層發生晶粒細化(圖19)，制件表面粗糙度降低，硬度、屈服強度、耐磨性等力學性能指標得到較大程度提高；文獻[40-41]采用三向超聲噴丸對鈦合金、鋁合金增材焊縫進行強化處理，發現超聲噴丸對焊縫表面微觀形貌的影響較小，焊縫表面未發生明顯的塑性變形，但表層晶粒卻發生了較大程度的細化(圖20)，增材層孔隙率降低，材料的強度也得到相應增加，各向異性減弱，如圖21所示。

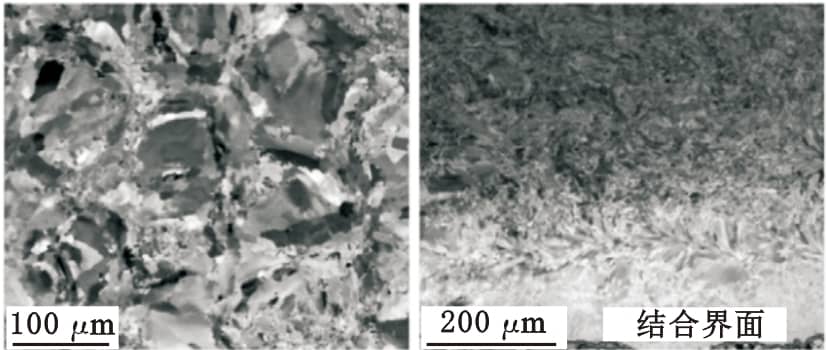

(a)沉積態圖像質量映射機械噴丸圖像質量映射

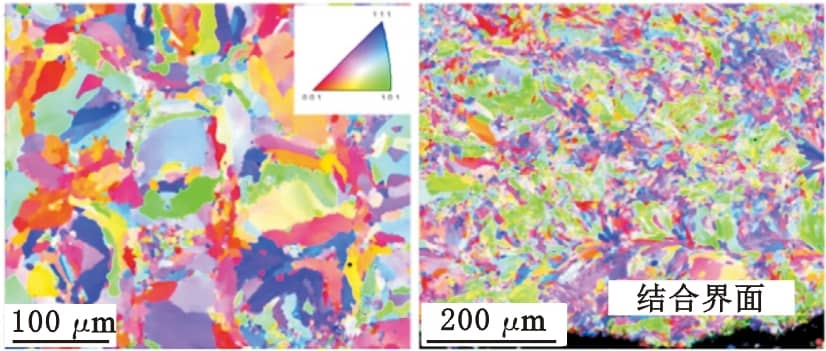

(c)沉積態晶粒取向圖 (d)機械噴丸晶粒取向圖
圖19 機械噴丸工藝與沉積態晶粒形態對比[39]

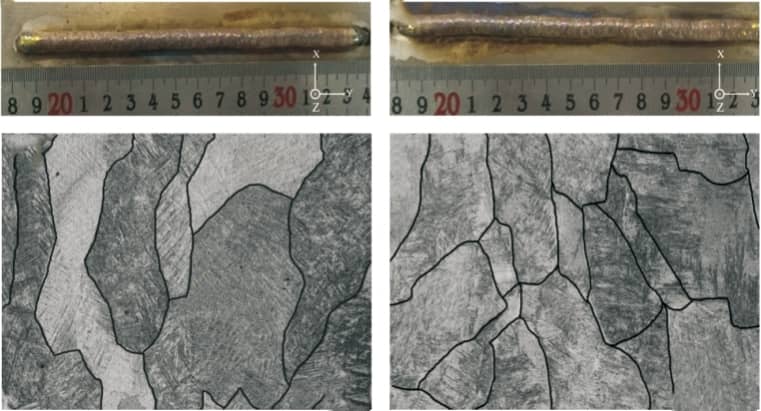

(a)沉積態 (b)三向超聲噴丸
圖20 沉積態與三向超聲噴丸工藝晶粒形態[40]

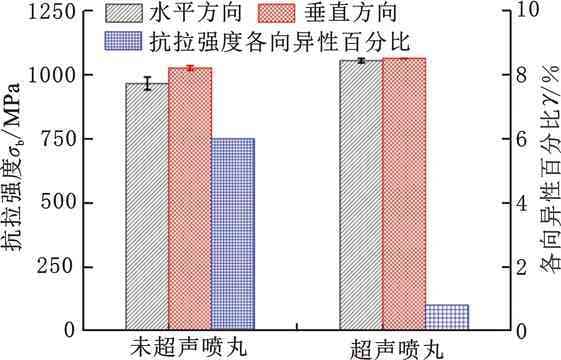

圖21 超聲噴丸工藝和沉積態力學性能對比[40]
3.2 關鍵問題
關于增等材復合制造技術發展與應用，需重點解決以下關鍵問題：①外加力能場下，塑性變形程度、變形溫度、變形速率、介入頻率等與增材制造形成的復合工藝參數對增材層顯觀組織、宏觀力學性能的多尺度演化規律；②外加力能場下，增材制件顯觀組織和宏觀形性的主動控制；③外加力能場下，局部變形區與后續沉積層結合區界面的控制及強化；④外加力能場下，增材制造過程中動態變形的控制及修正；⑤外加力能場不同介入時機、頻率下，制件成形效率與成形質量的平衡；⑥外部力能場輔助設備與增材設備干涉現象的控制；⑦外部力能場類型、力能參數、能耗、成本與零件成形精度、質量的平衡。
4 特種能場輔助增材制造技術
4.1 研究現狀
前兩類復合式增材制造技術所對應的外加輔助制造均為接觸式制造方法，存在設備干涉及效率等問題。特種能場輔助增材制造技術通過超聲、電磁、激光等非接觸式特殊能量源及其特征效應，作用于增材制造全過程，改善增材層顯觀組織，提高制件宏觀形性，是當前正迅速發展的先進制造技術。
超聲、電磁類特種能場輔助增材制造分別通過高頻超聲波、電磁效應作用于增材熔池的形成和凝固過程，改變?nèi)鄢匦纬傻侥踢^(guò)程中熔池流動、傳熱傳質、結晶形核、固態相變規律，進而改善增材層晶粒形態、顯微組織、應力狀態和宏觀形性，可歸為同步跟隨式復合增材制造技術。
文獻[42-43]采用超聲激振設備作用于增材基板(圖22)，通過高頻超聲波在金屬基板內的傳播實現對增材熔池的實時作用，研究了超聲振動對鎳基合金激光增材組織和力學性能的影響，研究結果表明超聲振動通過對增材熔池的空化和聲流效應，可促進增材組織均勻化，減少第二相的析出，改變析出相形態，還可實現增材組織晶粒細化(圖23)，進而改善增材制件的力學性能。文獻[44]通過ABB機器人運載超聲激振設備近距離跟隨焊槍?zhuān)瑢?shí)現高頻超聲振動對Ti-6Al-4V增材熔池的同步跟隨作用，研究表明高強度超聲波通過聲空化、聲流效應在金屬凝固過程中可有效阻斷柱狀晶體外延生長，削弱織構強度，細化柱狀晶顯觀組織，進而改善增材制件力學性能。文獻[45-47]將自主設計的電磁線圈集成于焊槍?zhuān)瑢?shí)現了對增材熔池的同步作用，研究了外加縱橫向穩態磁場對WAAM制件顯觀組織和宏觀形性的影響，結果表明：外加縱向穩態磁場通過在熔池中產生切向電磁力，推動熔池向邊緣流動，能夠減小熔積層高寬比，形成平緩的熔積層形貌，有利于多道搭接熔積提高制件成形精度和表面質量；外加橫向磁場能夠降低熔池凝固過程中枝晶前沿溫度梯度和溶質濃度，增加枝晶前沿的成分過冷，使靠近熔池中心的枝晶前端生長加速并細化晶粒，改善增材制件顯觀組織和宏觀力學性能。

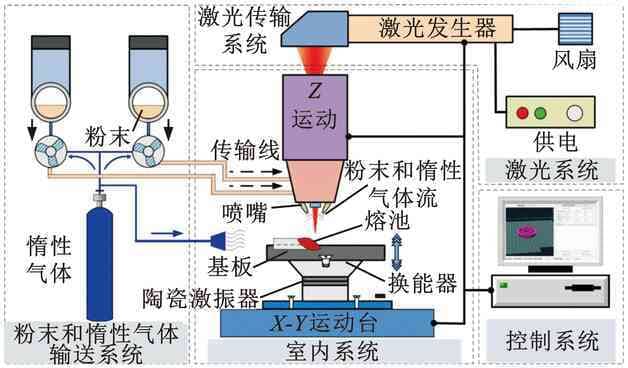

圖22 超聲振動組件作用于基板[43]

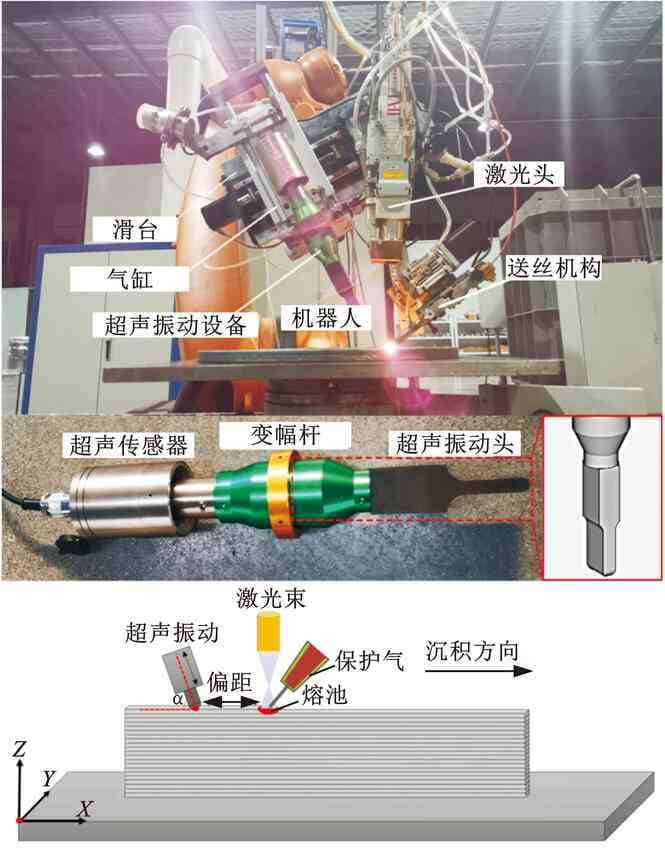

圖23 超聲振動組件跟隨焊槍作用于沉積層[44]
激光類特種能場輔助增材制造有激光沖擊輔助、選擇性激光燒蝕輔助、選擇性激光重熔輔助三種方法。
激光沖擊輔助增材制造在增材后處理階段，通過高功率密度、短脈沖的激光作用于制件表面涂覆的能量吸收涂層，誘導制件表面產生高幅沖擊波以對表層進行高能沖擊，在制件表層植入一定深度的塑性變形，改善表層晶粒形態、顯微組織和應力狀態，進而改善制件整體宏觀力學性能，為工序分離式復合制造。激光沖擊對增材層的作用原理與噴丸類似，也被稱為激光噴丸。
KALENTICS等[48]研究了新型3D激光沖擊方法(激光沖擊面與激光熔化面不同)對選擇性激光熔化(SLM)316L不銹鋼制件疲勞性能的影響，結果表明3D激光沖擊通過在制件表層植入殘余壓應力，能夠提高制件表面顯微硬度，降低制件內部孔隙率(圖24)，阻礙疲勞裂紋萌生與擴展，大幅度延長了制件的疲勞壽命。HACKEL 等[49]通過類似的研究發現激光沖擊較機械噴丸在制件表層產生的應力層更深，對增材制件扭曲變形有一定的校正作用。

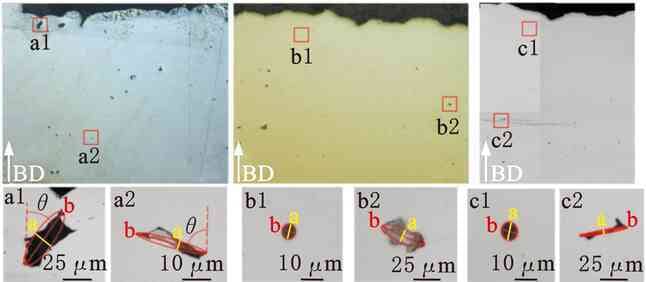

(a)SLM (b)2D-LSP (c)3D-LSP
圖24 SLM、2D-LSP和3D-LSP內部氣孔形態[48]
選擇性激光燒蝕輔助增材制造通過高能激光對材料的蒸發作用，對增材層進行表面減材加工，提高增材層表面質量，作用效果與切削加工類似。選擇性激光重熔輔助增材制造利用低能激光對增材層的重熔作用，降低增材層殘余孔隙率、表面粗造度，提高增材層致密度和表面質量。兩者作用原理類似，既可作用于逐層增材之間，也可作用于增材后處理階段，為兼具交叉協同和工序分離兩種特征的復合式增材制造技術。
YASA等[50-51]分別研究了選擇性激光燒蝕和選擇性激光重熔對SLM增材制造的影響，結果表明，選擇性激光燒蝕對制件表面粗糙度的改善效果不及后者，但效率較高，可伴隨解決SLM增材層邊緣階梯效應，同時，選擇性激光燒蝕還具有對零件微細特征的加工能力，能夠加工尺寸范圍在50～100 μm的微特征，而選擇性激光重熔對增材層殘余孔隙率、致密度、殘余應力有明顯的改善作用，但效率較低，時間成本較高。
4.2 關鍵問題
關于特種能場輔助增材制造技術發展與應用，需重點解決以下關鍵問題：①超聲、電磁類作用于增材熔池的形成和凝固過程中的特種能場，對顯觀組織、宏觀形性多尺度作用機制和演化規律；②激光類作用于沉積層的特種能場下，激光功率、掃描速率、光斑尺寸等與增材制造形成的復合工藝參數對增材層顯觀組織、宏觀力學性能的多尺度演化規律；③特種能場下，增材層顯觀組織和宏觀形性的定向控制；④特種能場下，增材制造過程中動態變形的控制及修正；⑤激光類輔助能場不同介入時機、頻率下，制件成形效率與成形質量的平衡；⑥超聲、電磁類特種能場如何有效施加。
5 復合式增材制造技術發展趨勢
(1)向多制造技術復合式增材制造發展。減材制造在制件成形精度和表面質量控制方面表現優異，等材制造在制件顯觀組織和宏觀性能控制方面效果顯著，特種能場可改善增材層顯觀組織和宏觀形性，具有非接觸式制造特點。增材制造與單一減材、等材、特種能場輔助制造進行復合，難以實現制件形性一體化有效調控。將增材、等材、減材以及特種能場輔助制造多制造技術進行復合，形成新型復合式增材制造技術，保留增材制造快速、柔性的制造特征，減材制造高精成形的制造特征，等材制造組織性能優異的制造特征，以及特種能場非接觸式制造特征，將成為復合式增材制造技術的未來發展的趨勢。
(2)向在線檢測、閉環控制發展。增材制造形性問題嚴重，復合式增材制造對制件的形性調控為動態調控過程，為保證制件形性調控的質量和精度，復合式增材制造系統需引入先進的檢測、測量及控制技術，實時監測、反饋制造過程，并對制造過程進行閉環控制，動態調整工藝參數，實現增材制造形性的有效控制。
(3)向一體化、智能化產品設計制造發展。當前復合式增材制造技術還處于實驗室研究階段，除增減材復合制造外，未見商品化的復合式增材制造裝備，未來隨著基礎研究及支撐技術不斷發展，高度集成的商業設備將逐漸被推出，結合先進材料技術、CAD/CAPP/CAM技術、智能控制技術以及大數據、云計算技術，將形成從材料、功能、結構、工藝設計到加工制造的一體化、智能化產品設計制造流程。
(4)向大型構件的低成本、高效率、高質量制造發展。增材制造具有快速、柔性、綠色的先進制造特點，增材制造與多制造技術結合形成的復合式增材制造，能夠較好地解決增材制件形性難控的問題。隨著復合式增材制造技術迭代發展，將形成一種同時具有快速、柔性、綠色、低成本、高質量等制造優點的新型先進制造技術，在國家重大戰略需求的航空、核電、石化等領域超大型構件的制造中具有巨大的潛力。
(責任編輯：admin)
